KF50真空快装中心支撑定位环

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649236
  • KF50真空快装中心支撑定位环
  • KF50真空快装中心支撑定位环

  KF50中心环主要用于真空管路系统中快装法兰接头的装配定位,是卡箍式真空连接结构里不可缺少的中间支撑件。现场使用时,它被放置在两片KF真空快装法兰之间,外圈配合弹性密封圈,外侧再由卡箍抱紧,使法兰端面、密封圈和中心环形成稳定的密封与定位关系。这类结构常见于半导体设备、真空镀膜生产线、实验室真空管路、食品包装抽真空系统、小型真空干燥装置以及需要快速拆装维护的负压输送管线中。

  从实际装配逻辑看,中心环并不承担复杂的传动功能,它的核心作用是限定密封圈位置、保持管路同轴、防止卡箍锁紧时密封件偏斜,并在反复拆装后仍让连接界面保持一致。KF规格属于真空快装系统中较常用的一档,通流尺寸适中,既可以用于主管道连接,也常用于真空泵入口、腔体接口、阀门进出口以及观测段之间的过渡位置。由于真空系统对泄漏极其敏感,哪怕密封件只有轻微错位,也可能导致抽真空时间延长、极限压力不稳定或维护频次增加,因此中心环的外形虽然简单,但尺寸边界和配合关系必须清晰。

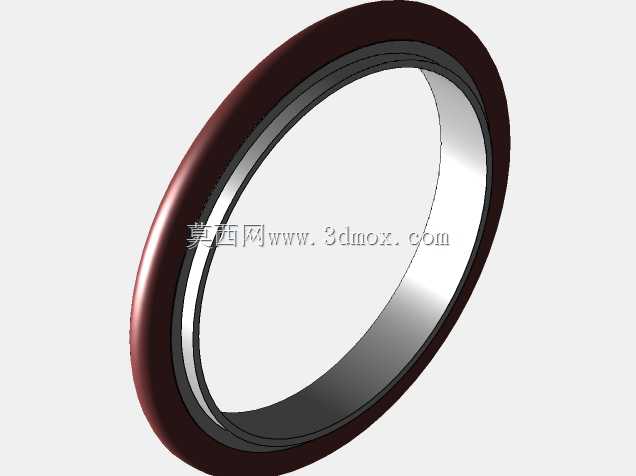

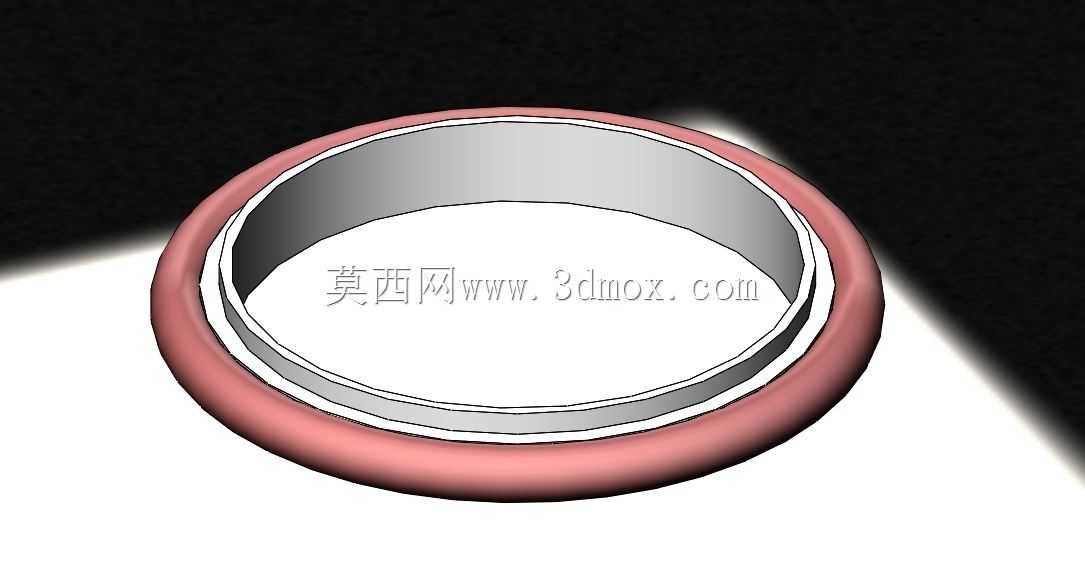

  该模型在结构上呈现为环形金属支撑件,主体具有一定轴向宽度,内孔保持通畅,不会对气流通道形成额外遮挡。环体外侧与密封圈接触的区域需要形成可靠承托,使橡胶或氟橡胶密封圈在卡箍压紧时能够均匀变形,而不是被挤压到法兰间隙中。设计时应重点控制环体外径、内孔直径、轴向厚度以及边缘过渡。外径过大,会造成卡箍装配困难;外径过小,则密封圈定位不足,锁紧过程中容易跑偏。内孔若偏离KF50对应的通径范围,会影响流道连续性,甚至在台阶处形成不必要的气流扰动。

  建模过程中,环形主体适合采用回转方式建立,以保证内外圆同轴度和端面平行度。金属环边缘不宜保留尖锐棱角,尤其与密封圈接触的位置,应通过圆角或光滑过渡减少切割和应力集中。密封圈在装配状态下处于被压缩状态,三维布局时需要把它的自由状态和受压状态区分考虑:自由状态用于表达零件外形,装配状态则应体现其被法兰和卡箍约束后的位置。若只建立金属中心环而忽略密封圈占位,后续做干涉检查时容易误判卡箍与法兰之间的间隙。

  安装边界方面,KF50中心环需要与两侧快装法兰端面保持同轴,法兰密封面应贴合密封圈外侧,卡箍环抱位置应覆盖法兰卷边或钩边区域。管路布置时,中心环轴线应与相邻管道轴线一致,避免在接头处形成弯折受力。对于水平管路,环件自身通常依靠法兰和卡箍保持位置;对于频繁拆卸的工位,可以在装配设计中预留轻微导向间隙,使操作人员在扣合卡箍前能够快速调整密封圈位置。需要注意的是,真空接头不宜承受过大的管道重量,长管路附近应设置支架,否则中心环和密封圈会长期承受偏载,密封可靠性下降。

  从选型角度看,KF50中心环并不是孤立零件,它必须与同规格KF法兰、密封圈和快装卡箍组成完整连接副。设计人员在设备总体布局时,应先确定管路通径、维护频次、工作温度和密封材料,再核对中心环的材料与表面处理。普通工业真空场景可采用不锈钢环体配合常规弹性密封圈;有腐蚀介质或较高温度要求时,则需要关注密封圈材料和环体表面洁净度。模型在装配体中还可用于检查维修空间:卡箍松开后,法兰之间需要有足够的轴向移动量,才能取出中心环和密封圈;如果周边布置了阀件、传感器或支撑架,拆装路径可能被遮挡。

  在三维工程表达中,这类零件应重点呈现环形截面、内外径关系、密封圈包覆位置以及与KF法兰的配合状态。单独看中心环结构并不复杂,但把它放入真空管路总成后,就能直观看出它对密封件定位、接口标准化和快速维护的作用。对于设备选型人员,该模型可用于核对KF50连接节点的安装空间;对于结构设计人员,它可作为快装法兰管路布置中的标准连接件;对于加工和装配人员,则能通过环形端面、外圆支撑和密封槽位关系理解零件在现场的实际使用方式。
