0.5英寸法兰式卡套直通管接头

　　在流体管路的现场装配环节，很多工程师都遇到过薄壁硬管对接后密封失效、反复拆装后管口变形、轴向窜动导致管路振动松脱的问题，这款带一体式法兰定位端的卡套式直通管接头，正是针对这类中低压刚性管路的连接需求完成的结构建模。从实际工况来看，这类接头大量应用在实验室气路排布、小型液压测试台、半导体设备高纯介质输送、仪表测量引压管路以及通讯基站冷却管路的硬管对接场景中，区别于普通螺纹直通接头，它不需要在待连接的金属管端提前加工外螺纹，也不需要现场焊接坡口，仅通过卡套的径向抱紧变形就能同时实现管路轴向锁止与端面密封，大幅降低了现场配管的加工门槛。

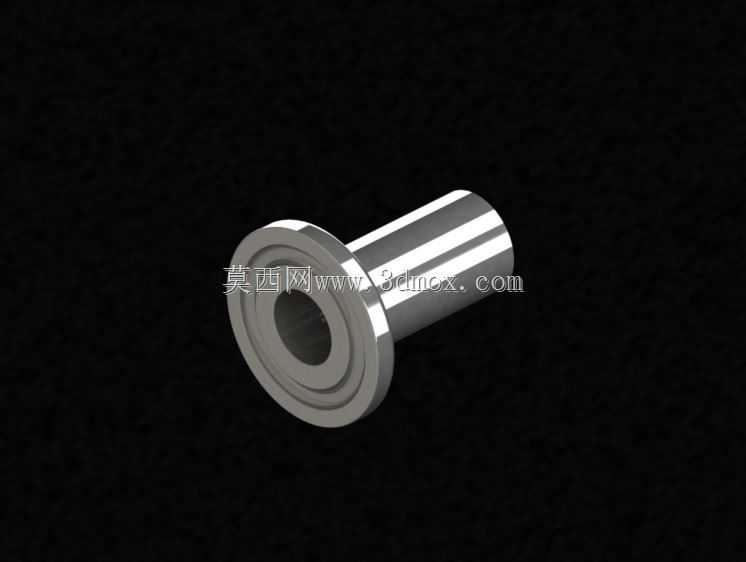

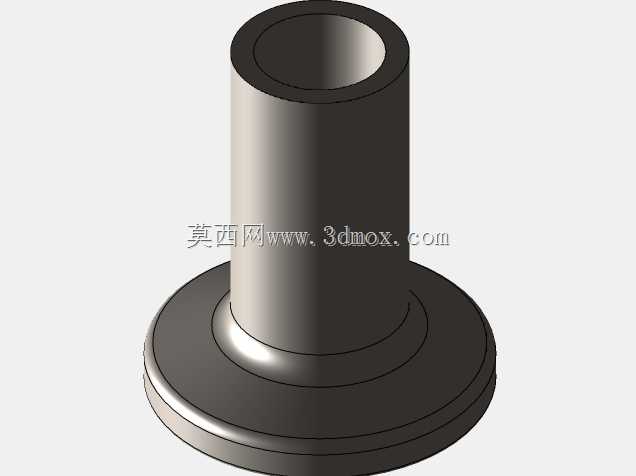

　　从结构布局上拆解，零件整体为回转体构型，一端是带多层环形台阶的法兰定位盘，另一端是等直径的圆柱插接主体，中心全程贯通等径流道，没有突兀的变径节流结构，介质流经时的压损可以控制在很低的水平。法兰端的端面并非单一平面，而是加工出了两道同心环形沉槽，最外侧的大直径凸缘用于和设备面板、阀块安装面或者隔壁固定板贴合，凸缘上的环形台阶既可以作为安装时的轴向定位止口，也能在嵌入密封垫圈后形成端面辅助密封，避免介质从法兰贴合面的缝隙向外渗漏。法兰盘和后方圆柱筒体的衔接位置做了平滑的圆角过渡，没有尖锐的应力集中棱边，即便管路长期承受小幅振动或者周期性压力脉动，衔接位置也不会出现疲劳开裂的隐患。

　　圆柱筒体的外圆面预留了卡套装配的配合空间，实际装配时，先把锁紧螺母套入待连接的0.5英寸外径硬管，再将开口卡环推到管端，随后把管口插入接头中心的内孔直段，直到管端面抵紧接头内部的定位台阶，再旋紧外侧锁紧螺母，螺母的锥面会挤压卡套使其发生均匀的径向收缩，卡套内壁的刃口会轻微切入硬管外壁，形成一圈连续的环形咬合带，这一结构同时承担三个作用：一是咬合后的摩擦力可以承受管路内部压力带来的轴向脱出力，二是卡套变形后填满了管外壁和接头内孔之间的环形间隙，阻断介质沿配合面泄漏的路径，三是可以补偿管路热胀冷缩带来的小幅轴向位移，不会因为温度变化产生额外的装配应力。

　　建模过程中对安装边界的处理需要特别注意，法兰端的最大外圆直径要和配套的安装开孔尺寸匹配，法兰盘的厚度决定了隔壁安装时的有效夹持厚度，如果是穿过设备面板安装的场景，面板开孔直径要略大于筒体外径、小于法兰凸缘外径，不需要额外焊接固定，从面板另一侧旋紧配套的锁紧件就能把接头牢牢固定在面板上，后期维护拆解时也不会在面板上留下焊疤。中心流道的内径和对接硬管的内径保持一致，避免通径突变造成的介质紊流，对于输送高纯气体或者洁净冷却介质的场景，流道内壁所有转角都做了小圆角处理，不存在积液、积尘的死角，吹扫清洁时可以一次性把内部残留介质完全排出。

　　和普通的外螺纹卡套接头相比，这款带法兰止口的结构更适合需要频繁拆装、对接位置固定在设备壁面上的管路布局：普通螺纹接头安装时需要在阀体或者阀块上攻出内螺纹，螺纹配合面的密封需要额外缠绕生料带或者涂抹密封胶，长期拆装后螺纹牙型磨损会导致密封失效；而法兰定位式的装配方式把轴向定位功能和管路连接功能拆分，法兰面负责承担安装定位和端面密封，筒体端的卡套机构负责抱紧外接管路，两个功能互不干扰，即便多次反复插拔对接管路，法兰的安装位置也不会发生偏移，同轴度始终保持在装配要求范围内。

　　在三维结构校验阶段，回转体的所有同轴度公差都需要在建模时同步考量：法兰外圆、筒体外圆、中心内孔三者的基准轴线必须完全重合，若同轴度偏差过大，装配后硬管会出现别劲现象，卡套刃口无法均匀切入管壁，局部位置会出现咬合间隙，压力升高后就会出现渗漏。法兰端面上的环形槽深度也要控制合理，槽深过浅无法容纳密封垫圈的压缩变形量，槽深过大则会导致垫圈压缩量不足，端面比压达不到密封要求。筒体末端的入口位置做了小角度导入倒角，硬管插入时不会刮伤卡套刃口，也能引导管口快速对准内部定位台阶，降低现场装配的对位难度。

　　这类接头适配的管路材质覆盖范围很广，无论是不锈钢硬管、紫铜管、铝合金管还是硬质尼龙管，只要外径匹配0.5英寸规格，都可以通过选配对应材质的卡套实现可靠连接，不需要针对不同管材更换接头主体，在多材质管路混合排布的测试设备中，能够大幅减少备件的种类和库存数量。
