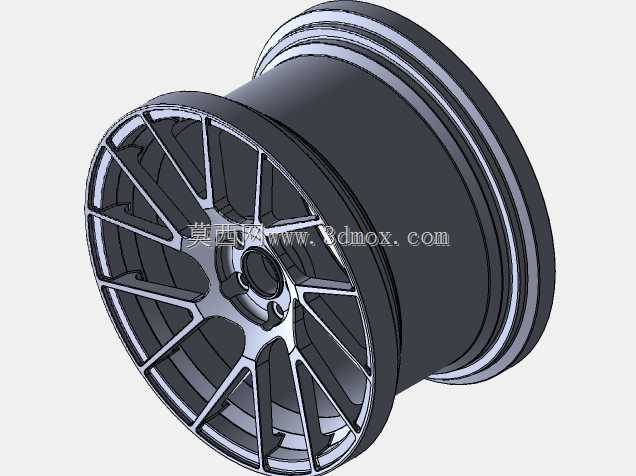

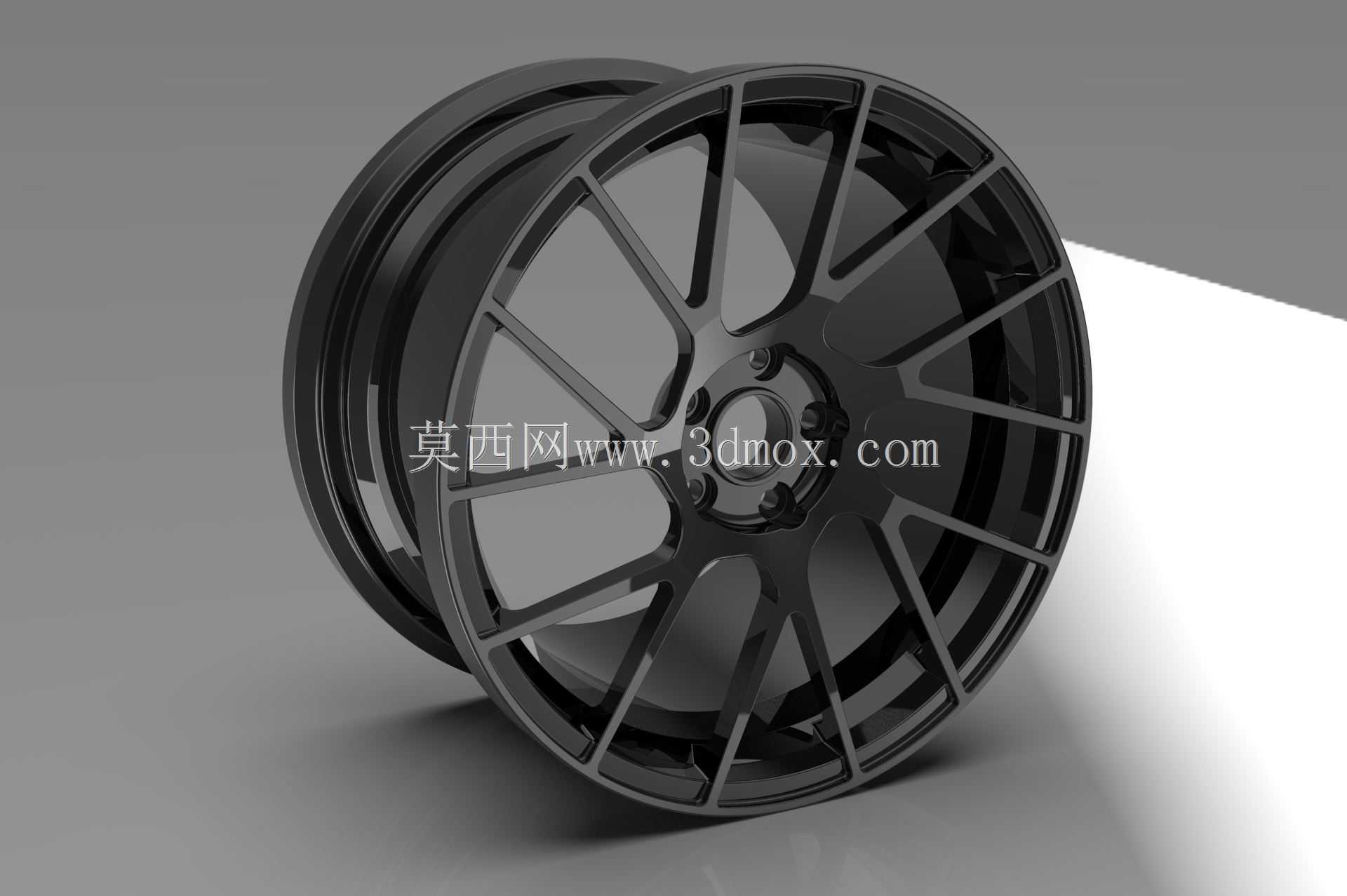

该轮毂结构面向乘用车辆行走系统开发,整体采用多辐条分叉式造型,轮辋、轮辐、中心安装座与螺栓孔位一体化构建,可用于整车底盘行走部件的结构校核、改装方案展示以及装配关系验证。轮毂在车辆中承担连接轮胎与车轴的作用,外侧轮辋为轮胎提供贴合支撑,内侧中心座通过螺栓与转向节或后桥半轴法兰对接,车辆行驶过程中,轮辐需要传递驱动力、制动力以及转向侧向载荷,轮辋则约束轮胎胎圈位置,保证充气后轮胎与轮毂之间保持可靠密封。
从实际使用场景看,这类轮毂多用于轿车及城市SUV的外观改装与配套设计,轮辐采用密集分叉布局,单根辐条从中心座向外缘呈放射状延伸,并在靠近轮辋位置拆分出多条支撑筋,视觉上形成大尺寸多辐面效果。该布局并非单纯追求造型,密集辐条可以把中心座附近的集中载荷分散到轮辋整圈,降低单根筋板在冲击工况下的应力峰值。车辆经过坑洼路面时,轮胎受到的垂向冲击先传递至轮辋外缘,再沿轮辐向中心安装面传导,多路径传力结构能够减少局部应力集中,对提升轮毂抗弯曲和抗冲击能力有实际意义。
建模过程中,轮辋部分需要重点处理胎圈座、轮缘和槽底轮廓。轮辋截面并非等厚圆筒,外侧轮缘需要做出翻边结构,用于限制轮胎胎圈轴向窜动;胎圈座区域保持规定锥度,使轮胎充气后能够自动压紧贴合;中部下沉槽则用于轮胎拆装时容纳胎圈,保证维修装配可操作。轮辋壁厚沿周向均匀过渡,在轮辐连接位置适当加厚,避免焊接或铸造一体成型时出现刚度突变。若用于铝合金锻造或铸造工艺分析,还可在轮辐与轮辋交接处设置圆角和拔模斜度,减少应力集中并满足成型要求。
中心安装区域是轮毂受力的关键部位。模型中心设置大直径中心孔,用于与车轴轴头定位配合,周围均布多个螺栓孔,孔位围绕中心轴线按同一节圆分布。装配时,中心孔承担径向定位作用,螺栓孔则通过轮毂螺栓或螺母提供夹紧力,使轮毂端面与车轴法兰紧密贴合。螺栓孔周围需要保留足够的实体宽度,不能因辐条镂空而削弱安装座强度;中心座背面应形成平整安装面,保证夹紧后载荷均匀分布。若面向实车选型,还需结合螺栓孔数量、节圆直径、中心孔直径和偏距等边界条件判断适配性,这些尺寸直接决定轮毂能否安装到指定车型上。
外形与安装边界方面,轮毂整体为回转类零件,外径受轮胎规格制约,轮辋宽度需要与轮胎断面宽度匹配,过宽或过窄都会改变胎圈受力状态。轮辐背面与制动卡钳、减震器、转向节之间必须保留运动间隙,尤其在大尺寸改装轮毂方案中,轮辐内凹深度和中心座厚度需要同时校核,避免车轮转向或上下跳动时发生干涉。偏距设计会影响轮距和轴承受力,偏距过小会使车轮向外移动,可能增加轮拱刮擦风险;偏距过大则可能使轮辐靠近制动系统,造成卡钳干涉。
通风与散热也是该结构需要考虑的功能点。多辐条之间形成大面积镂空通道,车辆行驶时气流可以穿过轮面,对制动盘和制动卡钳进行冷却。相比封闭式轮面,开放辐条结构能够降低制动热衰减风险,同时减轻非簧载质量。轮辐筋条在建模时采用光滑曲面过渡,既减少尖角带来的应力集中,也有利于金属液流动或锻压成型。辐条表面可设置轻微凹凸造型,以提高刚性并形成光影层次,但结构设计上仍以连续传力路径为核心,不能为了造型出现单薄孤立的装饰片。
从三维建模角度看,该零件适合先建立回转基准,绘制轮辋截面并旋转生成主体,再以中心轴线为阵列基准构建单组辐条,最后通过圆周阵列完成整圈结构。螺栓孔、中心孔和减重区域应在实体主体完成后统一切除,便于后续修改孔位数量和节圆尺寸。轮辐与轮辋相交位置需反复检查曲面连续性和实体厚度,防止出现薄壁厚边、零厚度几何或阵列后局部重叠。完成数模后,可进一步装配轮胎、制动盘、卡钳和转向节,校核跳动极限、转向极限以及螺栓装配空间,使轮毂不仅具备外观展示效果,也能满足底盘结构设计阶段的工程验证需求。
