多辐条乘用轿车铝合金轮毂结构设计

　　该轮毂结构面向乘用车辆行走系统开发，属于整车底盘与车身外观衔接的关键承载部件，日常装车场景覆盖城市通勤轿车、家用SUV及改装风格乘用车的轮端装配，在整车运行中承担轮胎支承、制动力矩传递、转向载荷传导及路面冲击缓冲的多重作用。轮辋部分采用深槽式整体成型结构，轮缘处设置连续翻边加强结构，可在轮胎充气后形成可靠周向约束，避免车辆过弯、急加速工况下轮胎与轮辋发生相对滑移；轮辋内侧预留标准气门嘴安装孔位，孔位周边做局部增厚处理，防止充气作业或长期颠簸过程中孔边出现应力开裂。

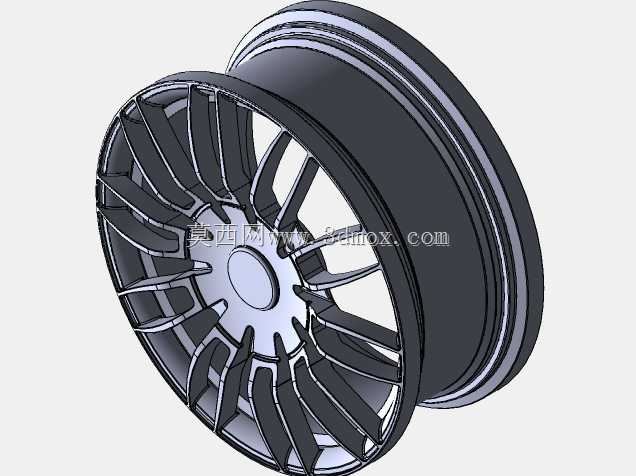

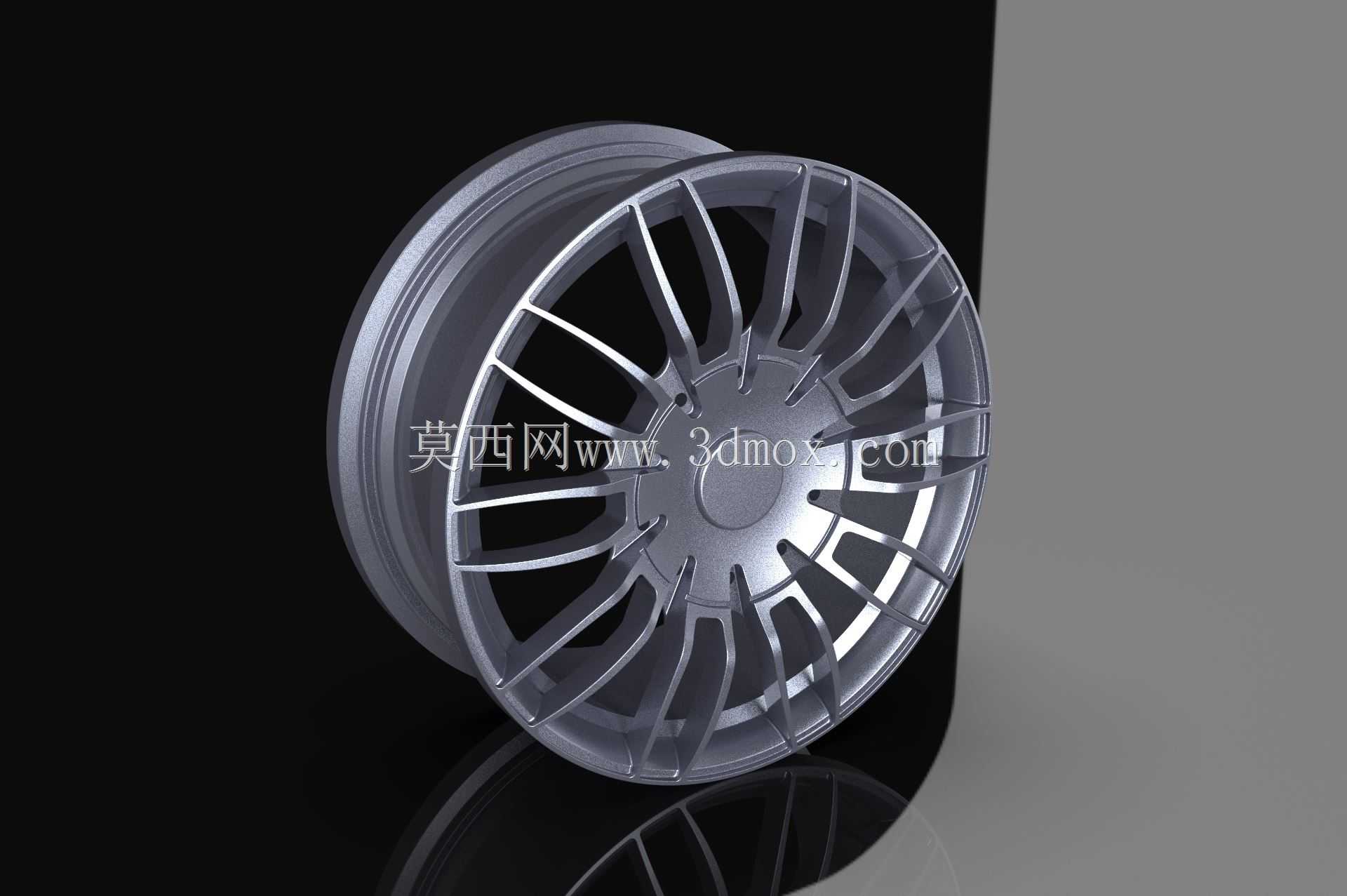

　　轮辐采用多组分叉式细长辐条布局，辐条从中心安装盘向外呈放射状均匀延展，单根辐条截面采用变厚度设计：靠近中心盘位置辐条厚度更大，可集中承载制动、驱动传递的交变扭矩，向外延伸至轮辋衔接处辐条宽度逐步收窄，既可以在轮辐之间留出大面积通透空隙，为制动盘、制动卡钳提供充足散热风道，车辆连续制动产生的热量可通过辐条间隙快速随气流排出，降低制动热衰减风险，同时细密辐条造型也能满足整车外观的精致化装饰需求。中心安装区域设置一体式轮毂法兰盘，盘面均匀分布多个螺栓过孔，孔位位置严格匹配乘用车常规轮端螺栓分布圆尺寸，中心定位孔采用台阶式结构，装车时可与车轴轴头精准配合，实现径向定位，避免高速行驶时轮毂出现径向跳动；法兰盘背面预留制动盘贴合平面，平面加工余量在建模阶段已预留，可保证后期机加工后制动盘安装的平行度要求。

　　设计过程中首先依据轮胎适配规格确定轮辋的名义直径、槽底宽度及轮缘高度参数，所有轮廓边界均参考量产乘用车轮毂的通用安装规范设定，保证模型可直接对接常规轮胎装配、车轴安装的尺寸链要求。结构建模时优先采用旋转特征生成轮辋基础回转体，再通过阵列特征完成所有轮辐的均布布局，辐条与轮辋、中心盘的衔接位置全部做圆角过渡处理，避免直角拐角造成应力集中，在车辆经过坑洼路面受到垂直冲击时，载荷可顺着辐条曲面均匀分散到整个轮辋周向，减少局部应力过载导致的辐条断裂风险。轮毂外侧表面预留抛光或涂装加工的工艺余量，辐条表面的流线曲面既符合空气动力学走向，行驶中可引导气流顺轮面流过，降低轮端紊流风阻，也便于后期表面做电镀、高亮黑或者车亮面工艺处理。安装边界层面，轮毂背面的腔体深度充分考虑常规浮动式制动卡钳的占用空间，辐条内侧与卡钳外轮廓之间预留足够安全间隙，车辆满载转向、悬架上下跳动过程中不会出现运动干涉；轮毂中心孔的轴向深度匹配车轴轴头的伸出长度，螺栓孔的沉台结构可容纳轮毂螺栓的球面贴合面，拧紧螺栓后球面配合可自动对中，保证轮端夹紧力均匀分布。整个结构兼顾承载强度、散热性能与外观造型，建模过程中所有配合面、安装孔位的尺寸逻辑均贴合实际量产轮毂的开发流程，可用于轮毂结构方案验证、改装车型外观匹配演示以及车桥装配干涉检查等工程场景。
