乘用车改装款多辐式铝合金轮毂结构

　　这款轮毂结构面向乘用车辆的行走系统开发，适配常规家用轿车、城市SUV以及改装风格的民用车辆，在整车中承担承载车身载荷、传递轮胎与悬架间驱动力与制动力的核心作用，同时兼顾行驶过程中的散热需求与外观视觉表现。从实际装车场景来看，该类轮毂既可以用于整车厂配套的车轮总成开发环节，也可用于售后改装市场的配件选型，在车辆维保、个性化改装、教学实训以及车轮结构力学分析场景中都有明确的使用价值。

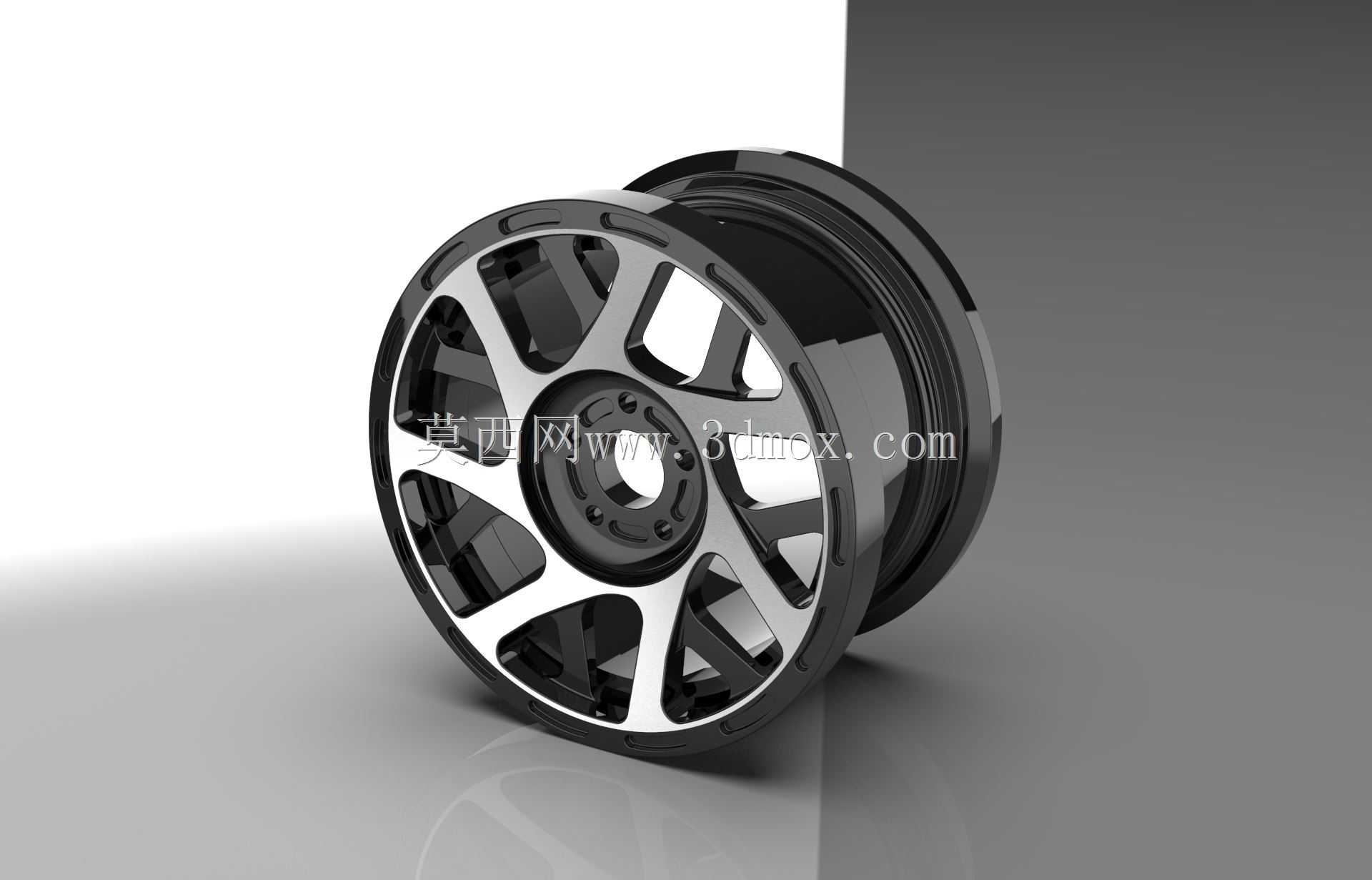

　　从结构设计思路上，这款轮毂采用了大开口多辐条的布局形式，轮辐采用分叉式镂空造型，相邻辐条之间预留了充足的通流空间。车辆在高速行驶时，刹车盘与刹车片摩擦产生的大量热量可以通过辐条间的镂空区域快速向外散出，避免制动系统因长时间高温出现热衰减，提升连续制动工况下的行车安全性。镂空结构同时也降低了轮毂自身的非簧载质量，车轮上下跳动时的惯性更小，悬架系统对路面颠簸的响应速度更快，能够有效提升轮胎的贴地性能，改善整车的操控质感。

　　轮辋部分采用整体式回转结构，内侧预留了标准的轮胎胎圈安装槽位，胎圈座的台阶尺寸按照常规乘用车轮胎的配合公差设计，轮胎充气后胎圈可以紧密贴合在轮辋密封面上，保证高速行驶时轮胎不会出现脱圈、漏气的风险。轮辋的轴向宽度、法兰盘安装面的位置都经过匹配校核，安装面与轮辋中心轴线的垂直度有严格要求，装车后车轮的端面跳动量可以控制在合理范围内，避免车辆高速行驶时出现方向盘抖动、轮胎偏磨的问题。

　　轮毂中心区域设计了集成式的安装法兰盘，法兰端面上均匀分布了螺栓过孔，孔位的分度圆直径、中心定位孔的尺寸都对应常规乘用车的轮毂安装标准，中心孔与车辆轴头的配合采用过渡定位形式，装车时轴头可以穿过中心孔承担径向定位作用，车轮螺栓则负责提供轴向压紧力，二者配合保证车轮与车轴的同轴度，降低旋转过程中的不平衡量。法兰盘与轮辐的衔接位置做了加厚过渡处理，该区域是车轮承受冲击载荷的核心部位，车辆经过坑洼路面、减速带时，地面的冲击载荷会从轮胎传递到轮辋，再通过轮辐汇聚到中心安装法兰，过渡区域的加厚设计可以避免应力集中导致的辐条根部断裂，提升车轮的抗冲击寿命。

　　外形尺寸方面，该轮毂的轮辋直径、宽度参数适配常见的16至19寸民用轮胎规格，轮辐的外边缘与轮辋的轮缘位置齐平，轮缘采用凸起的加强结构，在轮胎受到侧向挤压时可以保护胎圈不受损伤，同时避免路边停车时轮辐直接刮蹭路肩造成外观划伤。轮毂的背面预留了刹车卡钳的避让空间，大尺寸的镂空辐条开口可以容纳更大规格的多活塞刹车卡钳，满足改装场景下升级制动系统的安装需求，不需要额外加装垫片就可以避免卡钳与辐条发生运动干涉。

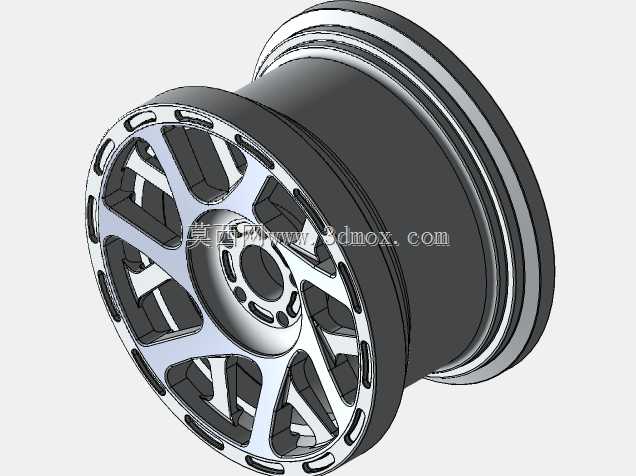

　　从建模实现的角度，该结构的回转特征可以通过旋转命令生成轮辋基体，轮辐部分采用阵列特征完成周向均布，每根辐条的曲面过渡都做了顺滑处理，没有尖锐的棱角，既有利于铸造或者锻造加工时的金属材料流动，也能减少应力集中点。整个车轮总成装配完成后，需要完成动平衡校核，在轮辋内侧的平衡块安装位置预留对应的贴装平面，保证装车后车轮高速旋转的平稳性。
