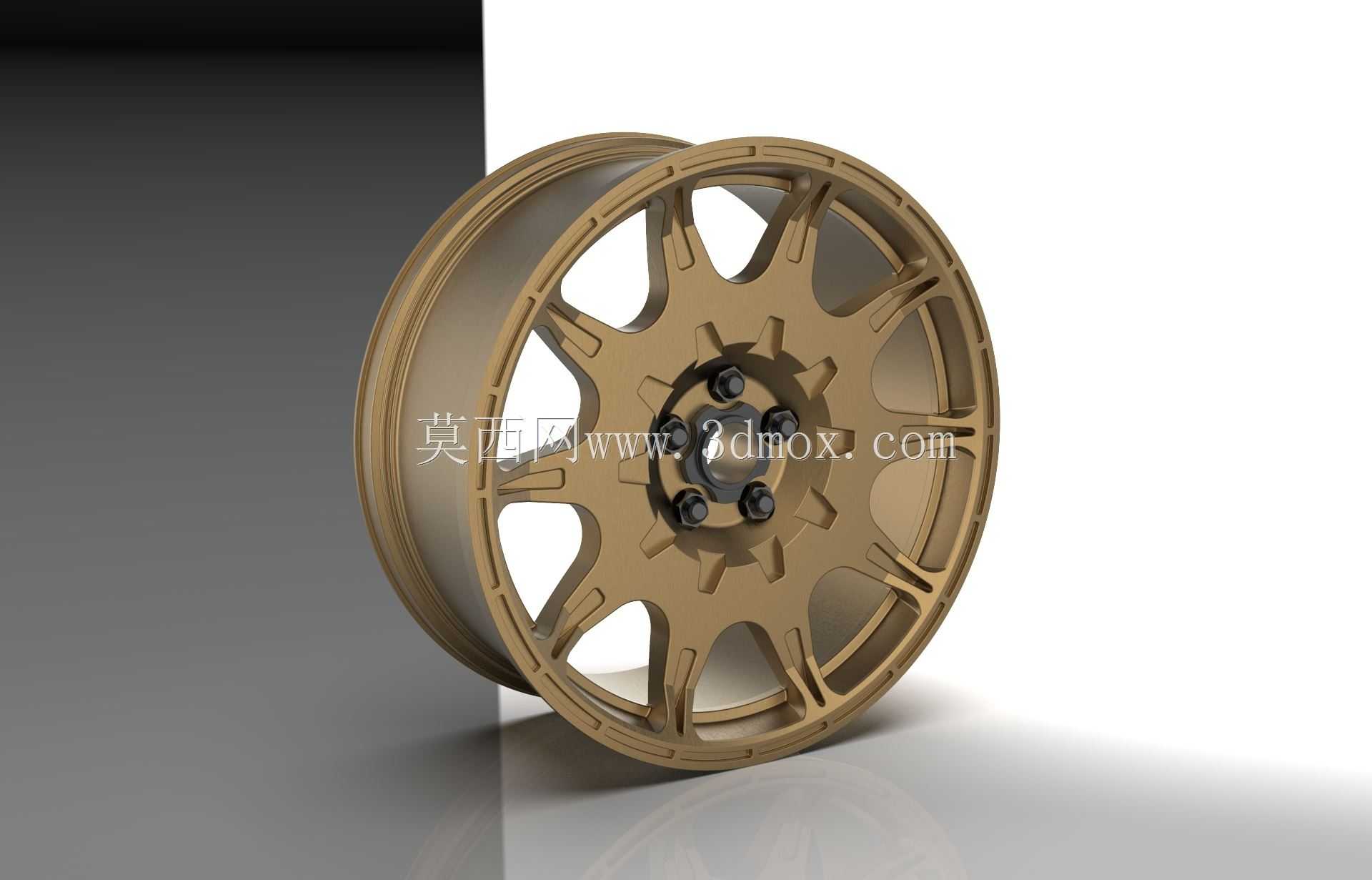

古铜色多辐条乘用汽车轮毂结构

　　该车轮结构面向乘用车辆底盘行走系统使用，核心作用是在轮胎与车轴之间建立刚性连接，把制动盘输出的制动力矩、半轴传递的驱动力矩以及转向节带来的侧向导向载荷传递到轮胎接地区域。轮辋部分采用常规深槽轮缘构型，外侧卷边用于约束轮胎胎圈，内侧筒壁承担充气后轮胎周向张紧力；轮盘中央设置轮毂轴承安装座，五处螺栓孔围绕中心孔均布，能够与转向节或后桥法兰的定位止口配合，保证车轮旋转轴线与半轴轴线重合。

　　从实际装车边界看，设计时需要同时校核轮胎胎圈座宽度、轮缘外径、轮盘偏距以及螺栓分布圆直径。轮辋宽度决定可匹配轮胎的断面宽度范围，过窄会使胎侧支撑不足，过宽则可能在转向极限位置与翼子板、减振器筒身发生干涉。中心孔承担径向定位，螺栓孔承担夹紧与扭矩传递，二者不能互相替代；若中心孔与轴头间隙过大，车辆在高速行驶时容易出现径向跳动，制动工况下也会把附加弯矩集中到螺栓上。轮辐背面与制动盘、卡钳之间必须保留足够散热和拆装空间，尤其在大尺寸制动套件匹配时，轮辐开窗形状不能只按外观确定，还要逐项检查卡钳外轮廓、平衡块位置以及气门嘴安装角度。

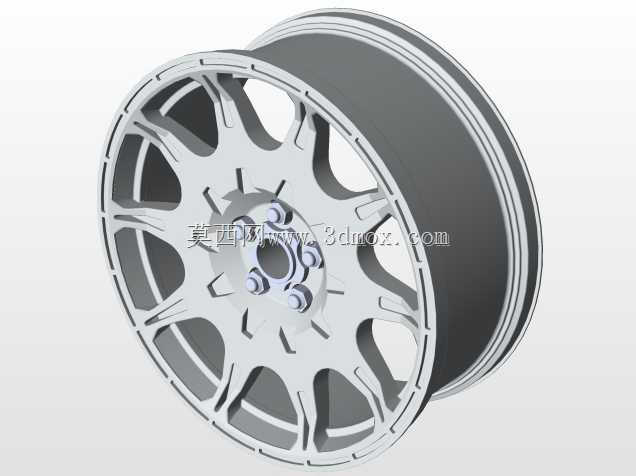

　　这款轮盘采用分叉式多辐条布局，辐条从中心安装座向外缘呈放射状展开，并在靠近轮辋处形成较宽的支撑脚。这样的构型有利于把螺栓座附近的集中载荷分散到轮辋圆周，降低单根辐条根部的弯曲应力。辐条表面设置阶梯状造型和加强棱，既形成古铜色外观的光影层次，也在不明显增加重量的前提下提高截面惯性矩。相邻辐条之间的大开窗为制动系统提供通风通道，车辆连续制动时，热空气可以沿轮辐间隙向外排出，减少热量向轮胎胎圈和轮毂轴承传导。

　　建模过程中，轮辋筒体、轮缘卷边、胎圈座、轮辐、中心座和螺栓凸台应作为连续承载结构处理，不能只保留外观曲面而忽略背部过渡。轮辐与轮辋交接处需要设置圆滑过渡区，避免冲压或铸造应力集中；螺栓孔周围应保留局部凸台，使车轮螺母压紧面具有足够厚度。中心孔端面、螺母贴合面和轮辋胎圈座属于关键配合区域，曲面公差和平面度要求高于装饰面。若用于铸造工艺分析，还需在辐条厚大部位考虑缩松风险，在背部设置合理拔模斜度与加工余量；若用于改装校核，则应重点检查偏距变化后轮距、轴承力臂和转向擦碰边界。

　　车轮在路面上承受的载荷并非单一轴向力，而是包含垂向冲击、侧向转弯力、纵向驱动力矩以及制动热载荷的复合工况。轮辐开窗过大虽然有利于散热和轻量化，但会削弱周向扭转刚度；辐条过厚则增加簧下质量，影响悬架响应和轮胎接地性能。该结构在造型上采用较粗壮的根部和逐渐展开的外缘支撑，使载荷路径从轮胎接地点经轮辋、辐条、中心座再到车轴法兰连续传递，适合用于底盘布置校核、车轮干涉检查、制动散热分析以及装配演示。
