多辐条轻量化乘用车铝合金轮毂结构

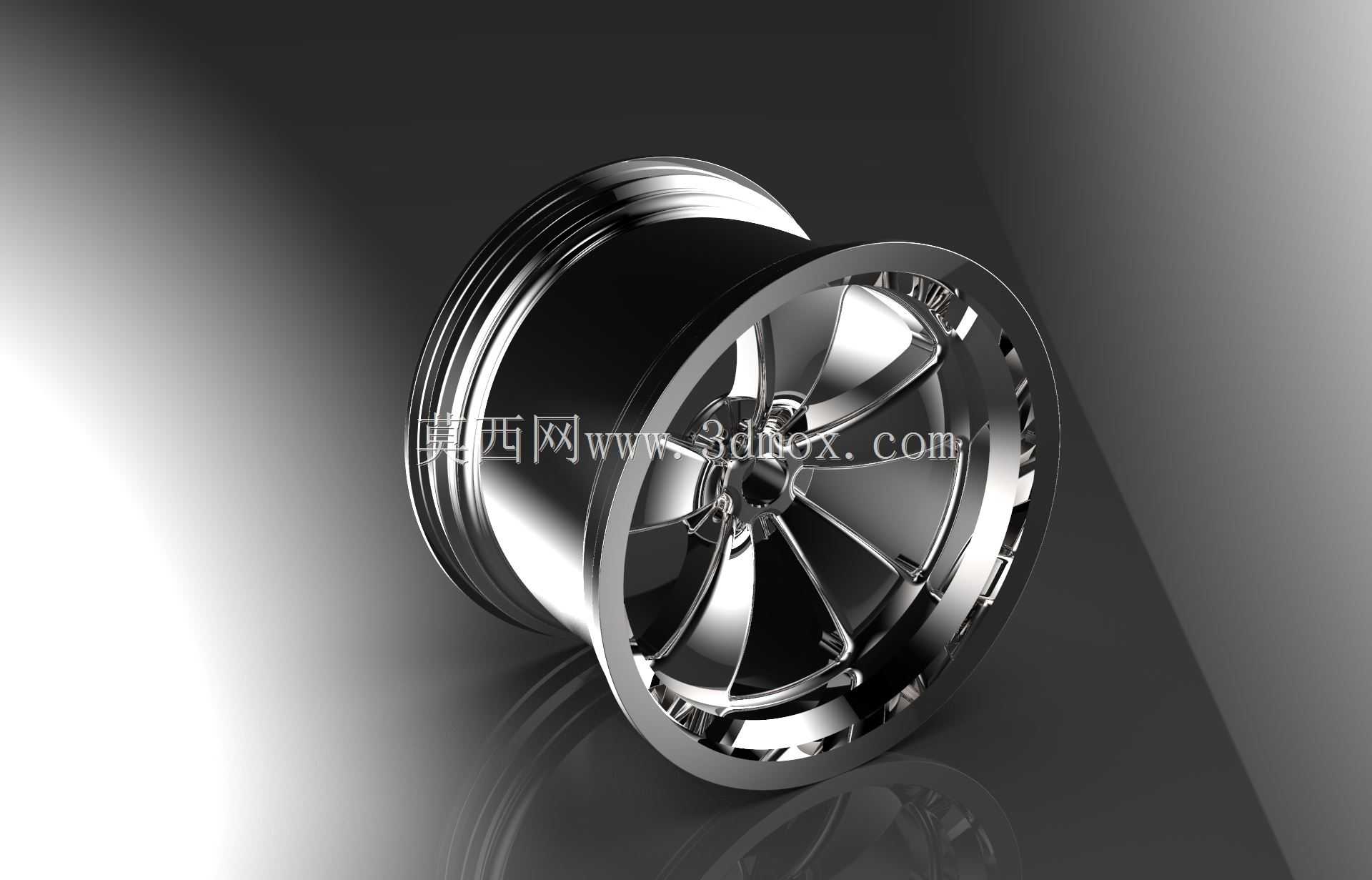

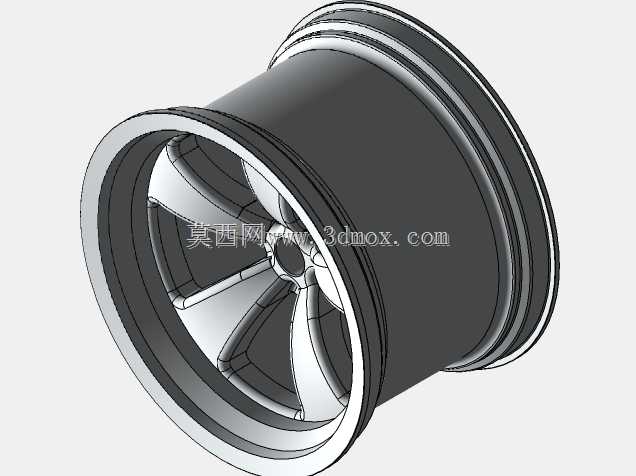

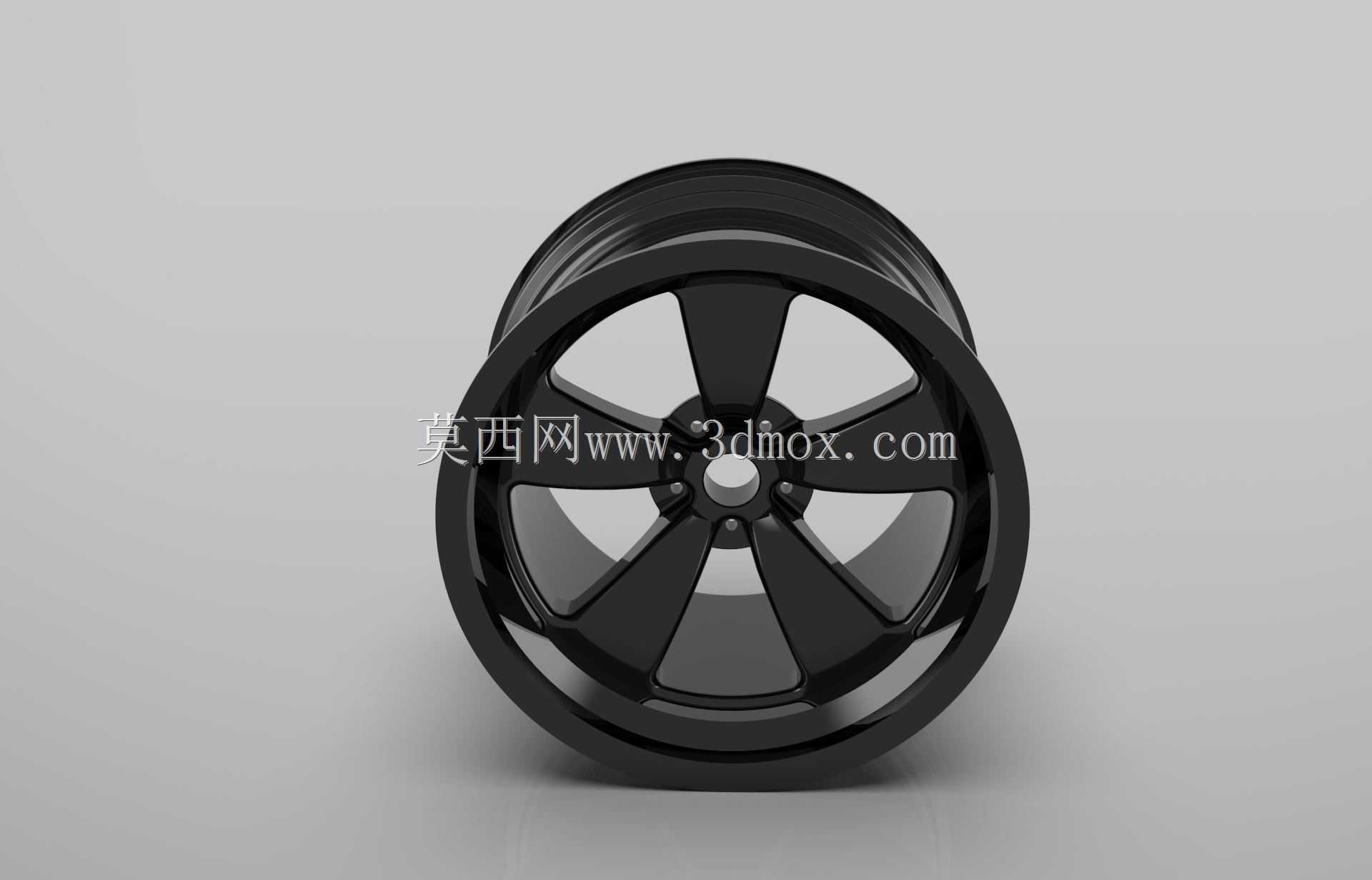

　　该轮毂结构面向乘用车行走系统使用，属于车轮总成中的核心承载与外观件，主要承担轮胎安装、轮心定位、制动力矩传递以及行驶载荷分散等功能。模型整体采用深槽轮辋与多辐条轮盘组合形式，外侧轮缘、胎圈座、轮槽过渡区和中心安装盘均按实际装配关系进行表达，能够用于整车底盘布置、轮胎匹配校核、制动系统避让分析以及外观方案评审。

　　从实际用途看，轮毂安装在转向节或后桥轮毂轴头上，内侧需要容纳制动盘、制动卡钳及轮毂轴承等部件，外侧通过轮缘和胎圈座约束轮胎。车辆在直行、转弯、制动和通过不平路面时，轮辐会承受交变弯曲、扭转和冲击载荷，因此结构设计不能只关注造型，还需要兼顾刚度、强度、质量分布和散热空间。该模型的辐条采用宽幅分叉式布置，从中心法兰区域向轮辋周向延伸，形成连续的载荷传递路径；辐条之间保留较大开口，既有利于制动热量散出，也便于日常清洁和外观表面处理。

　　设计思路上，轮辋部分需要优先保证轮胎装拆和密封边界。深槽区域为轮胎拆装提供变形空间，两侧胎圈座承担轮胎充气后的径向定位，轮缘则限制胎圈在侧向力作用下脱出。模型中轮辋壁厚、轮缘翻边和槽底过渡均呈现连续曲面，避免在高应力区域出现突兀台阶。轮辐与轮辋交接处采用圆滑过渡，可降低应力集中；中心区域设置螺栓孔分布圆和中心孔，用于与车轴配合定位。若进入工程细化阶段，还需结合具体车型确定PCD、中心孔直径、偏距、螺母座形式以及气门嘴位置，这些边界直接影响轮毂是否能够装车。

　　外形尺寸方面，轮毂的外径、宽度和偏距决定轮胎选型与轮拱空间。轮辋宽度影响胎圈间距和轮胎侧壁支撑，过大或过小都会改变轮胎接地形态；外径则关系到轮胎扁平比、整车离地间隙和速度表匹配。安装边界上，中心孔应与轴头定心直径匹配，螺栓孔数量和分布圆需符合车轴法兰，螺母接触面要考虑锥面或球面座形式。轮毂内侧背腔需预留卡钳运动间隙，尤其在大尺寸制动盘和多活塞卡钳方案中，辐条背面轮廓不能与卡钳发生干涉。轮辐端部与轮辋连接区域还应保留足够的铸造或锻造壁厚，以满足成型工艺和疲劳寿命要求。

　　在整车开发场景中，这类轮毂模型可用于悬架跳动校核、转向极限角度检查、制动热害空间分析和整车视觉效果确认。建模时应重点控制轮辋旋转体轮廓、辐条曲面连续性、螺栓孔阵列位置以及内外侧安装面的同轴关系。对于结构分析人员，可将轮心安装孔作为约束边界，在胎圈座和轮辐连接区域施加径向、侧向及扭转载荷，观察轮辐根部、窗口边缘和轮辋过渡区的应力分布。对于工艺人员，还需进一步评估拔模方向、壁厚均匀性、机加工余量以及表面抛光或涂装可达性。整体结构在满足承载的前提下，通过流畅辐条造型和较大镂空面积实现轻量化与散热需求的平衡。
