改装款多辐条炫彩乘用车轮毂结构

　　这款轮毂结构面向乘用车辆改装与底盘行走系统配套场景，在整车架构里承担连接车轴法兰、承载轮胎、传递驱动力制动力与转向力矩的核心作用，日常适配街道改装、展示样车搭建、底盘运动件结构校核等工况，建模时完整还原了轮辋筒体、轮辐支撑、中心安装孔、螺栓过孔、轮缘卡胎结构的全部几何特征，可直接用于整车总装干涉检查、运动空间校核与外观方案评审。

　　从实际安装边界来看，轮毂中心孔需与车辆轴头定位凸台精准配合，建模时预留了合理的配合公差区间，中心孔周边均匀分布的螺栓孔位按照乘用车常用孔距布局设计，孔位周边做了局部加厚处理，抵消螺栓预紧力带来的局部应力集中；轮辋内侧的筒体深度、轮缘翻边尺寸完全匹配常规低压乘用车轮胎的卡装需求，胎圈座位置的台阶轮廓严格贴合轮胎装配的密封要求，避免充气后出现滑胎、漏气风险。外侧轮缘的凸起挡边既可以约束轮胎轴向位移，在车辆经过坑洼路面、承受侧向转向力时，也能避免胎圈从轮辋槽内脱出。

　　结构设计层面，这款轮毂采用大开口十辐式布局，每根轮辐从中心安装座向外呈放射状延伸，辐条截面做了变厚度处理：靠近中心轮毂座的位置辐条宽度更大、壁厚更厚，以此承载起步、制动时的交变扭矩，向外延伸至轮辋连接位置时辐条逐步收窄，在保证整体刚性的前提下尽可能削减非必要质量，降低簧下重量，对提升悬架响应效率、改善路面颠簸过滤效果有明显帮助。相邻辐条之间的大镂空窗口一方面可以为刹车盘、刹车卡钳留出充足的散热风道，车辆连续制动时，行驶气流可以从镂空位置快速穿过，带走刹车摩擦产生的热量，避免制动热衰减；另一方面大开口结构也方便后期改装多活塞卡钳时，直接观察卡钳与轮辐内壁的间隙，无需反复拆装轮胎核对干涉量。

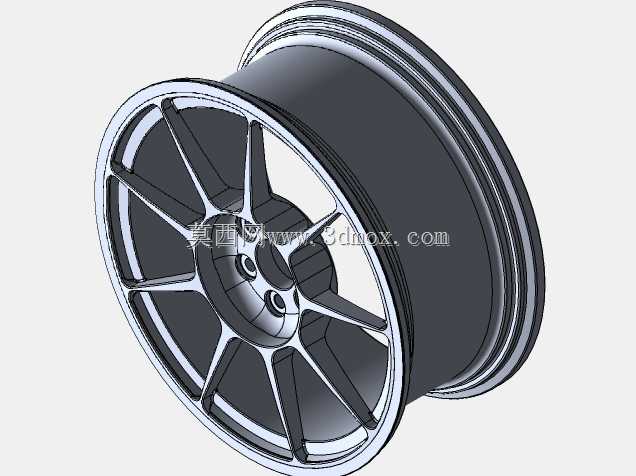

　　建模过程中对轮辋的回转特征做了完整抽壳处理，筒体壁厚按照铸造铝合金轮毂的常规工艺厚度设置，轮辐与轮辋、轮辐与中心座的交接位置全部做了圆角过渡，避免直角拐角处出现应力集中，在车辆经过颠簸路面承受冲击载荷时，圆角可以分散应力流线，降低辐条根部出现疲劳裂纹的概率。轮辋内侧的气门嘴安装位也预留了对应小孔，位置避开辐条遮挡，后期充气、胎压监测模块安装都有足够操作空间。

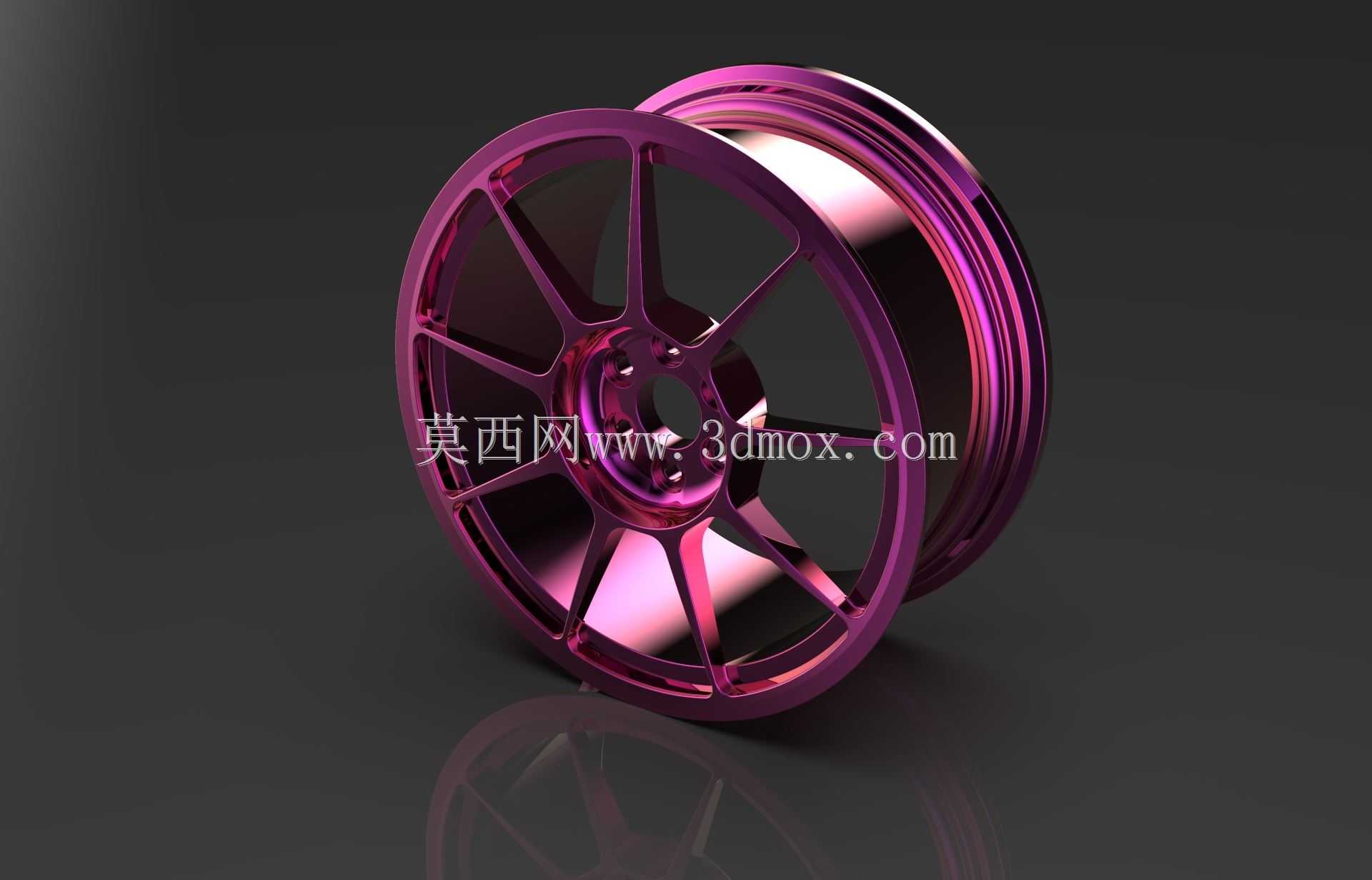

　　外观造型上这款轮毂采用亮面电镀炫彩表面处理，轮辐表面的高光曲面可以反射环境光线，改装后视觉张力较强，曲面建模时所有外表面都做了连续性光顺处理，没有突兀的折棱，既满足电镀工艺对表面平整度的要求，也能在渲染展示时呈现均匀的光影反射效果。在整车装配校核时，需要重点核对轮辐内侧与刹车卡钳的最小间隙、轮毂背面与悬架摆臂、转向节的运动间隙，以及轮毂偏距对应的轮距变化，确保车轮上下跳动、最大转向角度下都不会与翼子板、悬架部件发生剐蹭。这类轻量化多辐轮毂相比原厂钢制轮毂，自重更低、散热表现更好，同时造型可塑性强，既可以用于民用改装车的外观升级，也能作为概念车、展示样车的行走部件完成数字样车搭建，结构特征完全覆盖轮毂从安装定位、轮胎配合到载荷传递的全部工程设计要点。
