多辐条金色改装汽车轮毂结构设计

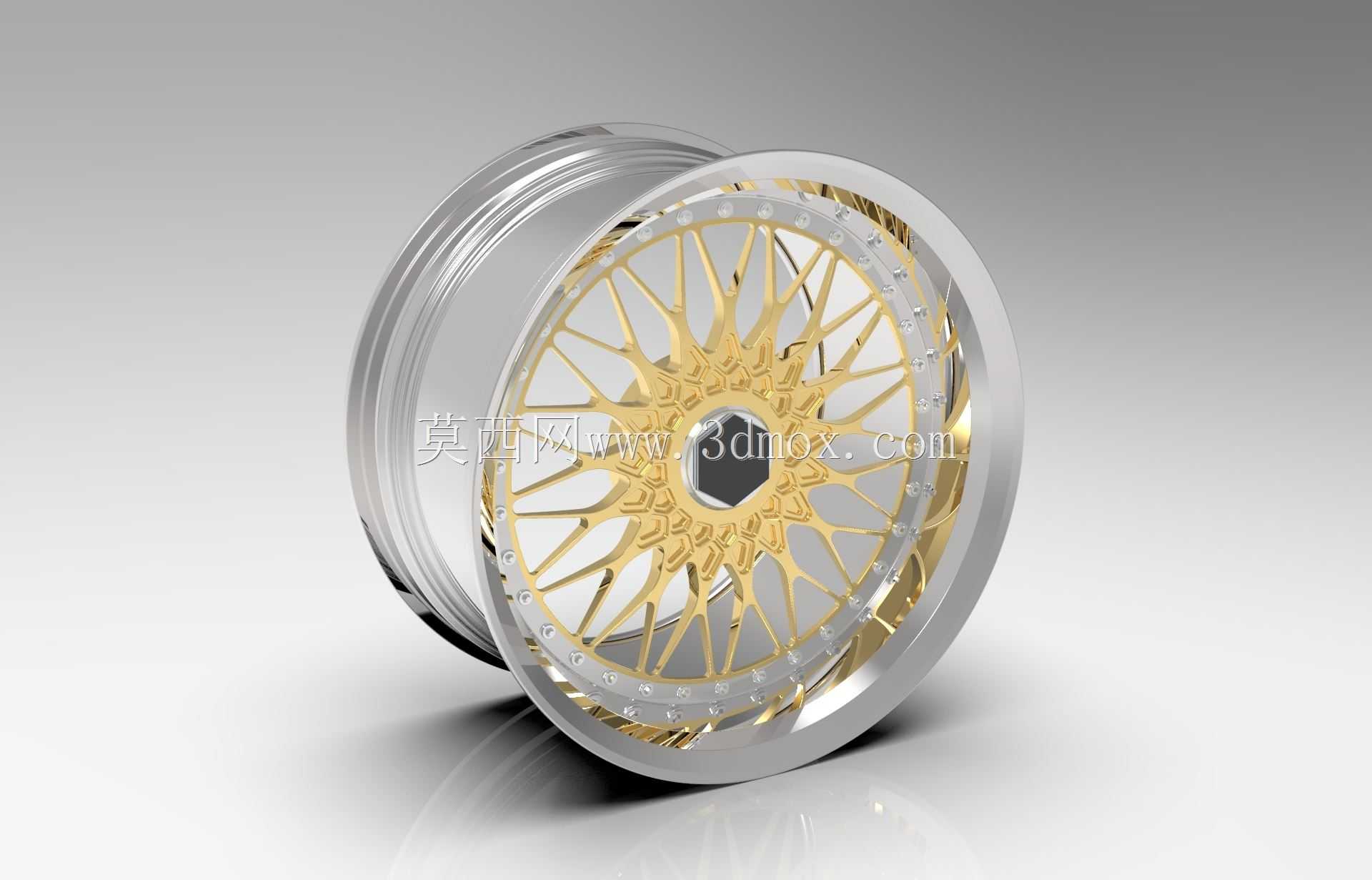

　　该作品呈现的是一款面向乘用车改装场景的两片式合金轮毂，主体由银色外轮辋、金色放射状轮辐以及中心安装盘组成，适用于轿车姿态改装、展示车辆、低趴风格样车和轮辋结构教学等场景。轮毂在整车中承担连接轮胎与车轴的作用，既要承受整车垂向载荷，又要传递制动、驱动和转向时产生的力矩，同时还要为轮胎提供可靠的径向支撑与侧向约束。

　　从结构布置来看，轮辋部分采用较宽的桶体轮廓，外缘设置胎圈座和轮缘，用于约束轮胎胎唇，保证充气后轮胎与轮辋之间形成稳定密封。轮辋桶身沿轴向延伸，内侧需要避开制动卡钳、悬架摆臂、减振器和转向节等周边部件，因此在设计时不能只关注外观宽度，还要结合车辆偏距、轮距和悬架行程校核包络空间。若轮辋过宽或偏距选择不当，车辆在满载、转向或经过颠簸路面时，轮胎可能与翼子板、内衬或悬架零件发生干涉。

　　金色轮辐采用细密多辐条放射布局，由中心轮毂座向外发散并连接至轮辋外圈。多辐条结构在视觉上具有较强的扩张感，同时能够把中心孔附近的载荷分散到整个轮辋圆周。每根辐条在根部承担较高的弯曲和扭转复合应力，向外侧逐渐过渡到与轮辋连接的区域，截面需要兼顾刚度、重量和铸造或加工工艺可行性。辐条之间保留较大镂空区域，有利于制动系统散热，车辆频繁制动时，空气可通过辐条间隙流经制动盘和卡钳，降低热衰退风险。

　　中心区域设置轮毂安装孔、中心定位孔和螺栓分布圆。中心孔与车轴轴头配合，起到同轴定位作用；螺栓孔按照规定节圆分布，承受车轮紧固后的预紧力和行驶中的交变载荷。设计时需要明确孔数、螺栓孔径、节圆直径、中心孔直径和安装面厚度，这些尺寸直接决定轮毂能否与特定车型匹配。安装面与制动盘或轮毂轴头贴合，必须保证平面度，避免紧固后出现局部应力集中或车轮跳动。

　　外形尺寸方面，轮毂设计需要围绕轮辋直径、轮辋宽度、法兰安装面位置、轮缘高度和气门嘴位置展开。轮辋直径影响轮胎扁平比选择和整车离地间隙，轮辋宽度影响轮胎胎侧支撑状态，偏距则决定轮辐中心相对于安装面的位置。偏距过小会使车轮向外移动，虽然视觉上更饱满，但会增加轮距和轮毂轴承受力；偏距过大则可能使轮辋向内靠近悬架和制动部件，造成装配冲突。

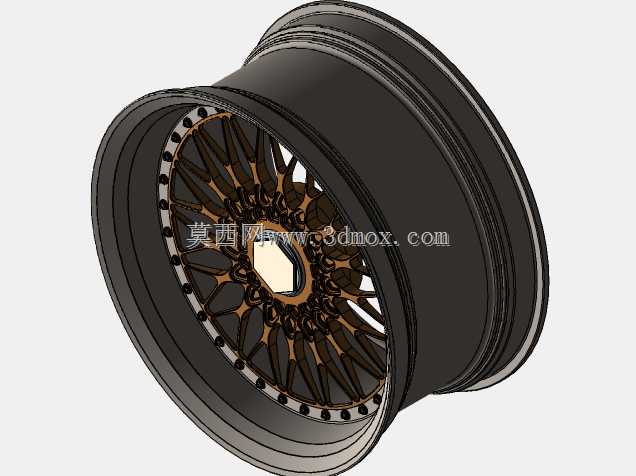

　　建模过程中，轮辋旋转体特征适合通过回转方式建立，再叠加轮缘、胎圈座和槽底结构；轮辐部分可先完成单根辐条的曲面与实体造型，再按圆周阵列形成整体。金色辐条与银色轮辋的分件表达，也体现了两片式轮毂的装配思路：外圈与中心辐盘通过周向紧固件组合，便于在外观配色、宽度规格和维修替换上获得更高灵活性。周向连接位置需要保证孔位同轴、结合面贴合，并在承受冲击载荷时避免松动。

　　工程校核上，应重点关注辐条根部圆角、螺栓孔周边加强、轮辋与辐盘连接区刚度以及气门嘴避让。辐条根部若圆角过小，应力集中会明显增加，在过坑冲击或侧向过载时容易产生裂纹；螺栓孔周围则需要保留足够壁厚，以分散螺母压紧力。轮辋胎圈座区域应满足轮胎装配和充气锁止要求，表面过渡应平顺，避免损伤胎唇。

　　该模型适合用于车轮结构表达、改装件外观方案评审、轮辋装配干涉检查以及机械设计教学。通过它可以直观理解轮辐载荷传递路径、轮胎安装边界、制动散热空间和车轴匹配关系，也可为后续开展轻量化开孔、强度分析和工艺方案细化提供完整的三维结构基础。
