五辐运动款汽车轮毂结构设计

　　在乘用车底盘行走系统的开发流程里，轮毂属于直接关联行驶安全、整车姿态与改装适配性的核心承载部件，这套五辐样式的轮辋总成，日常既会出现在量产家用轿车的配置选型环节，也大量用于售后改装市场的外观升级、轮边性能匹配场景。从实际装车用途来看，它一端要通过中心孔与定位止口贴合在转向节或者后桥半轴的法兰盘上，依靠均布的螺栓孔把轮胎传递的驱动力、制动力、转向侧向力完整传导到悬架系统，另一端要给真空轮胎提供可靠的密封安装基面，在车辆过坑、急转、紧急制动的工况下，维持轮边的形位精度，避免出现漏气、螺栓松脱、轮辐开裂这类失效问题。

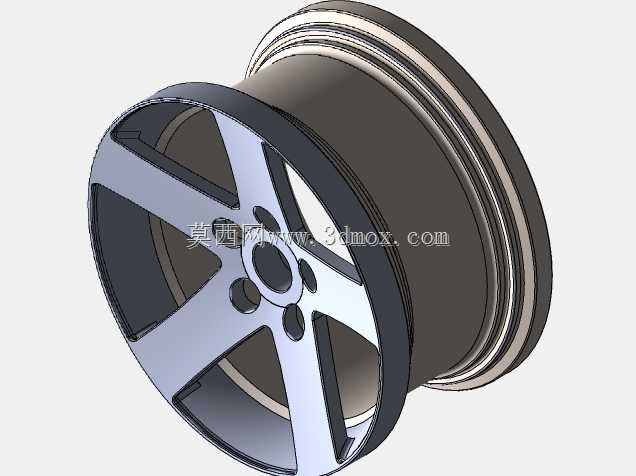

　　做这套结构的三维建模时，最先要敲定的是安装边界的硬点尺寸，而不是先画外观曲面。中心定位孔的直径、PCD螺栓分布圆直径、螺栓孔的数量与孔径、轮毂与悬架端面之间的避空台阶深度，这些参数完全由对接的车型轴头决定，一旦中心孔配合间隙过大，高速行驶很容易出现方向盘抖动；如果ET偏距选得不合理，轮辐内侧会和刹车卡钳、减震器筒身发生运动干涉，就算装车时勉强能装进去，满载转向或者悬架压缩到极限行程时，轮胎内壁也会蹭到翼子板内衬。建模过程中会先把轴头、卡钳、转向节的周边空间全部占位，再反向推导轮辋的内侧凹陷深度、轮辐背面的掏空轮廓，保证所有极限工况下都留有足够的安全间隙。

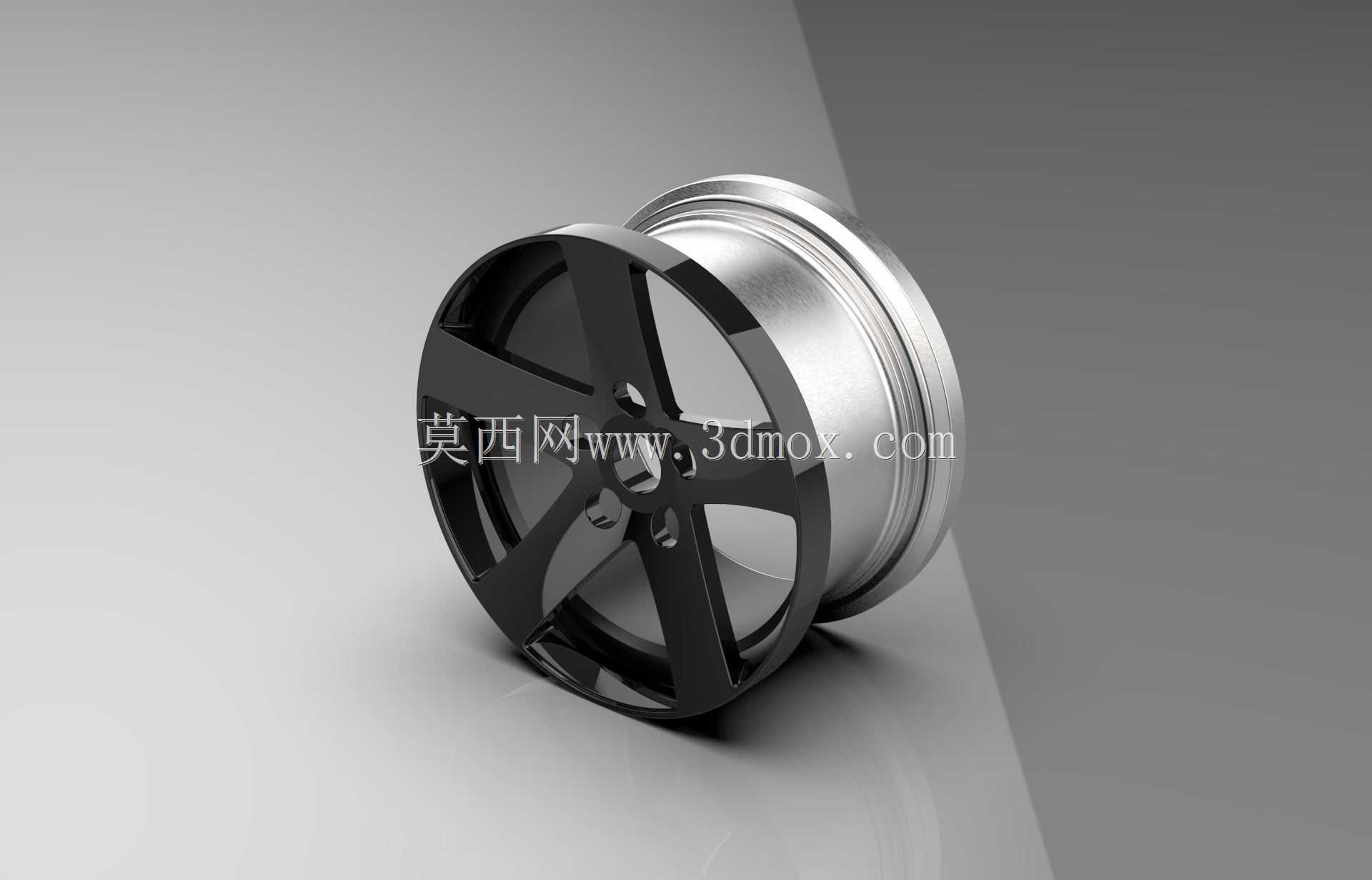

　　外观层面采用的是宽五辐的运动化布局，每根辐条从中心安装盘位置向外平滑延伸到轮辋轮缘处，辐条截面做了变厚度设计：靠近中心安装座的区域承受的弯曲力矩最大，辐条的壁厚、过渡圆角都做了加强，分散螺栓预紧带来的局部应力；往轮缘方向辐条逐渐收窄变薄，既可以控制整体簧下质量，也能留出足够的空间容纳大尺寸多活塞刹车卡钳，很多改装场景里用户更换大尺寸刹车套件后，原厂密集多辐轮毂会出现卡钳蹭辐条的问题，这种宽辐大镂空的布局刚好能避开卡钳外轮廓，适配性更强。轮辋部分采用常见的真空胎轮缘结构，两侧的胎圈座带有标准的凸峰结构，轮胎充气后胎圈可以牢牢卡入凸峰内侧，就算高速过弯轮胎侧向变形量较大，也不会出现胎圈脱开、瞬间失压的风险；轮辋中部的槽底深度满足轮胎拆装的工艺要求，补胎或者更换轮胎时，胎口可以顺利落入槽内完成拆装，不会出现硬撬损伤轮辋表面的情况。

　　材质选型上这类轮毂多采用铸造铝合金工艺，建模时会同步考虑铸造的工艺可行性：辐条与轮辋、辐条与中心盘的交接位置全部设计大圆角过渡，避免铸造冷却时出现应力集中、缩松缺陷；轮辐背面的加强筋走向顺着载荷传递路径布置，不会出现突兀的厚大胶位，防止铸件内部产生气孔。表面处理采用亮面车削轮辋搭配深色涂装辐条的双色方案，金属质感的轮辋侧壁可以在整车侧面形成清晰的视觉层次，深色辐条则能弱化刹车粉尘附着后的脏污感，日常使用维护更加省心。

　　从整车匹配的角度看，轮毂的重量属于簧下质量，同等尺寸下减重一公斤，对行驶响应性的提升远大于簧上部分减重五公斤，这套结构在掏空辐条背部冗余材料、保证各截面抗弯抗扭强度满足冲击试验要求的前提下，尽可能控制了整体重量，既可以满足日常城市道路、高速行驶的承载需求，也能适配赛道日激烈驾驶的侧向载荷，在外观改装、轮边性能升级、底盘教学演示、零部件结构展示等场景都能提供完整的结构参考。建模时所有配合面、安装孔位、轮缘密封面都按照实际加工精度搭建，不存在曲面破面、装配干涉的问题，后续可以直接导入工程模块做有限元冲击分析、模态分析，也可以用于改装方案的干涉校验、整车渲染展示。
