多辐条改装款汽车轮毂结构设计

　　轮毂作为汽车底盘与轮胎之间的关键承载零件，直接关系到车辆行驶安全、转向响应、制动散热以及外观风格。该模型围绕乘用车改装场景展开，采用密集分叉式多辐条造型，在保留轮辋环形主体、中心安装座、螺栓孔区域和轮缘过渡结构的基础上，对辐条走向、镂空比例和受力路径进行了完整表达。实际开发中，轮毂并不是单纯的外观件，它需要承受整车静载荷、转弯侧向力、制动扭矩、路面冲击以及轮胎充气后的周向张力，因此结构设计必须同时兼顾刚度、强度、质量分布和制造可行性。

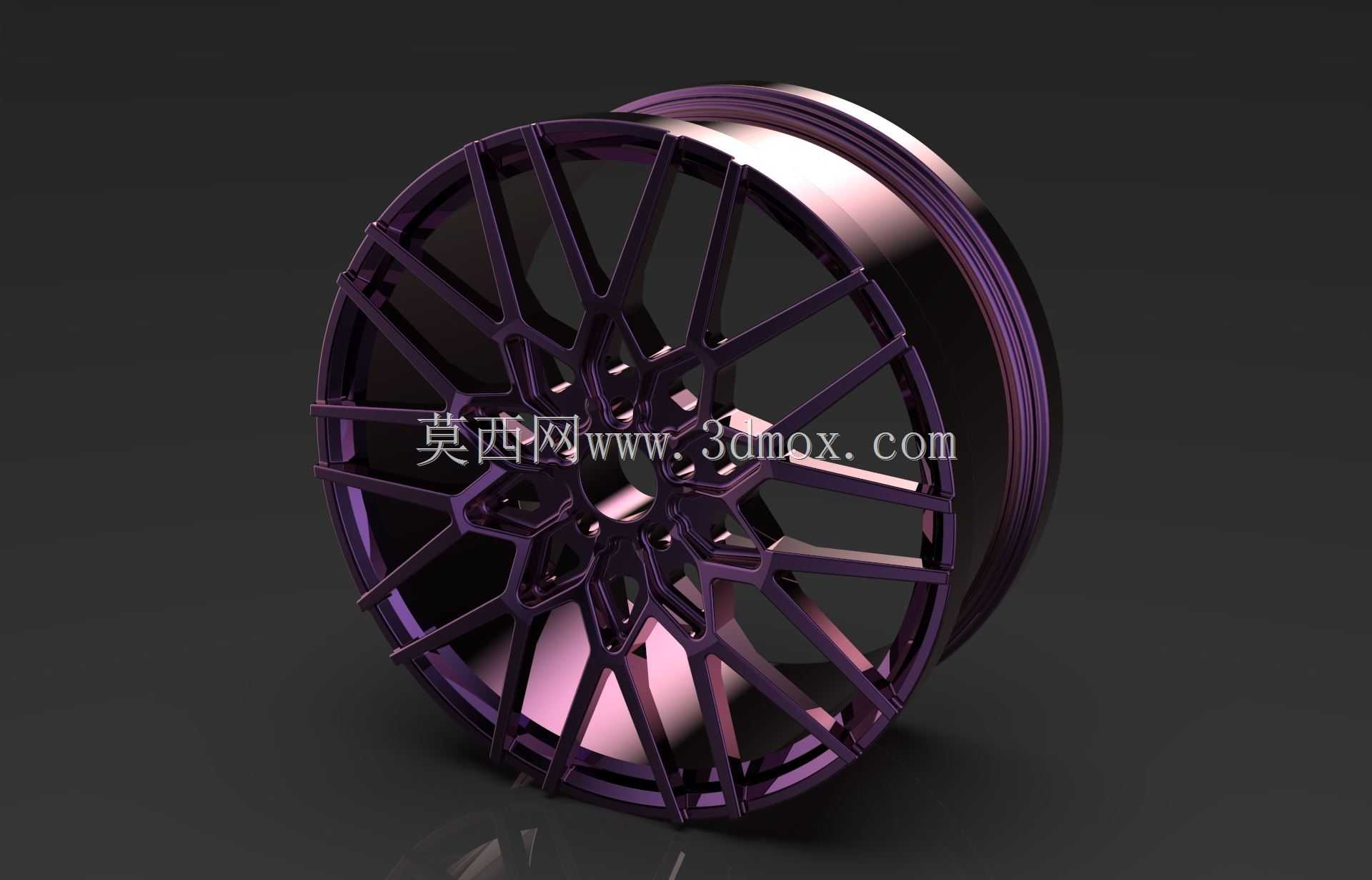

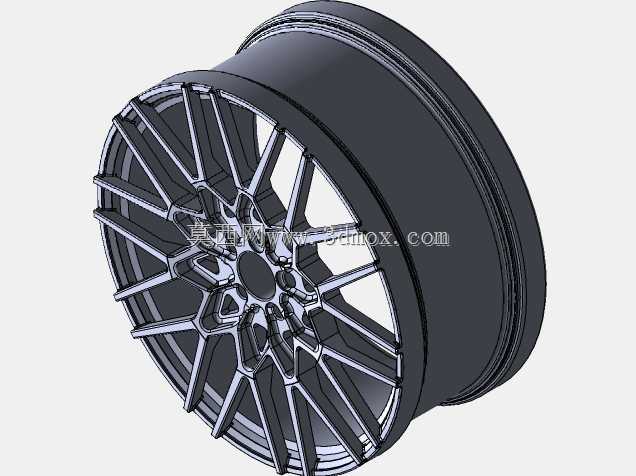

　　从使用场景看，这类轮毂多用于乘用车外观升级、运动化改装以及整车展示方案。轮辐采用多组细长筋条向外辐射，并在中部形成交错分叉，使视觉上更具层次感。镂空面积较大，有利于制动盘和卡钳周围空气流通，在连续制动后可加快热量散出，降低热衰退风险。与此同时，辐条并非随意布置，每一根筋条都从中心法兰附近向轮辋内壁延伸，形成近似放射状的传力通道。车辆通过坑洼路面时，轮胎受到的冲击先经轮缘传递至轮辋筒身，再由轮辐分散到中心安装面，合理的辐条角度可以避免应力在局部急剧集中。

　　中心区域是轮毂装配的核心边界。模型中需要明确中心孔、螺栓分布圆、螺母座接触面以及与制动轴头贴合的安装平面。中心孔承担径向定位作用，若与轴头配合间隙过大，高速行驶时容易产生跳动；螺栓孔分布圆则决定车轮与轮毂轴的连接规格，孔位数量、节圆直径和接触面锥角都必须与车辆轴头、螺母形式匹配。安装面应保持足够的有效接触面积，背面不能出现与制动卡钳、防尘罩或转向节干涉的凸起。对于改装轮毂而言，偏距和内凹量尤其重要，它们决定轮辋中心线相对于安装面的位置，进一步影响轮距、轮胎与翼子板间隙以及悬架运动空间。

　　轮辋部分采用环形筒状结构，外侧轮缘用于约束轮胎胎圈，内侧桶身承担轮胎气压作用下的扩张载荷。轮缘处需要设置适当圆角和加厚过渡，避免车辆靠边停车或经过颠簸路面时因局部撞击产生变形。轮辋宽度则影响轮胎适配范围，宽度过小会限制宽胎安装，宽度过大又可能导致轮胎在转向或压缩行程中摩擦翼子板、减振器或悬架连杆。设计时通常要结合轮胎断面宽度、扁平比、轮拱间隙和转向极限角共同校核，不能只依据外观效果确定尺寸。

　　多辐条结构的造型优势在于轻量化和运动感，但筋条数量增多后，单个筋条截面会变窄，若根部过渡不足，中心座周围容易形成高应力区。因此在三维建模时，辐条与中心法兰连接处应保留连续圆角，使截面由厚到薄平滑过渡；辐条与轮辋交接处也不宜形成尖锐交界，应通过弧形根部扩大连接区域。表面可以采用切削面、阶梯面或双色处理来强化立体感，但结构本体仍需保证最小壁厚和铸造充型空间。若面向铸造工艺，筋条之间的沟槽要考虑拔模方向和壁厚均匀性，防止金属液在远端充型不足或冷却后出现缩松。

　　制动兼容性是改装轮毂设计中不可忽视的环节。大尺寸制动盘、多活塞卡钳会占用轮辋内部空间，辐条背面与卡钳之间必须保留安全间隙。模型在检查装配边界时，应将制动盘、卡钳、转向节、气门嘴和轮胎断面一并纳入干涉分析。轮辐开窗形状不仅决定散热通道，也影响维修时拆装平衡块、气门嘴和螺栓的操作空间。若辐条过度遮挡螺母座，轮胎店在拆装时可能需要专用套筒，日常维护便利性会下降。

　　从受力角度看，轮毂在直线行驶时主要承受垂直载荷，转弯时叠加侧向弯矩，急加速和急制动时则承受周向扭矩。多辐条布置能够把中心座的载荷分散到轮辋圆周多个位置，减少单根筋条的峰值应力。但辐条如果一味追求纤细，会降低整体弯曲刚度，导致方向盘路感模糊或轮缘变形量增大。较合理的思路是在辐条根部增加宽度和厚度，在靠近轮辋处逐渐收窄，并通过相邻筋条交汇形成局部桁架效果，让外观镂空与内部承载相互配合。

　　外形尺寸方面，轮毂直径、轮辋宽度、法兰面位置和螺栓孔分布共同构成装配边界。直径增大会改变轮胎外径和车速表读数，也会使簧下质量转动惯量发生变化；轮辋内桶深度影响制动系统容纳空间；中心孔高度和背面沉台决定轴头贴合状态。建模时应保证轮辋内外轮廓、胎圈座、轮缘凸起、中心孔、螺栓孔和辐条背面均为连续实体，便于后续进行剖切检查、重量估算、干涉校核以及工程图输出。

　　该模型的价值在于把改装轮毂常见的复杂外观与真实机械约束结合起来：外观上通过密集分叉辐条形成强烈运动风格，结构上保留中心法兰、轮辋筒身、轮缘和安装孔等关键功能区域。对于结构设计人员，可在此基础上调整辐条截面、偏距、孔距和轮辋宽度，以适配不同车型；对于三维建模从业者，可利用其练习复杂曲面过渡、实体抽壳、圆角连续性和装配边界校核；对于设备选型和改装方案评估，也能直观判断轮胎、制动卡钳与悬架空间之间的关系。整体设计强调造型不能脱离承载，镂空不能牺牲连接强度，外观线条最终仍要服务于安装、散热、维护和行驶安全。
