乘用车多辐条轻量化铝合金轮毂结构

　　该轮毂结构面向乘用车辆底盘行走系统，属于车轮总成中的核心承载与外观件，主要承担轮胎安装定位、制动力与驱动力传递、转向载荷承受以及整车侧面造型表达等任务。实际装车时，轮毂外侧直接暴露在翼子板区域，内侧与制动盘、转向节、悬架摆臂及轮罩空间发生边界约束，因此建模不能只关注轮辐外观，还需要把轮胎配合、中心定位、螺栓孔分布、制动避让和偏距关系一并纳入结构校核。

　　轮辋部分采用整体回转体思路构建，外缘设置用于卡住轮胎胎圈的凸缘与胎圈座，槽底轮廓保留轮胎拆装所需的下沉空间。设计时需要重点控制轮辋宽度、名义直径、法兰高度和胎圈座直径之间的关系，这些尺寸决定轮胎规格匹配范围。若胎圈座圆角或凸缘高度处理不当，轮胎充气后可能出现定位不稳；若轮辋槽深不足，维修拆装时胎圈难以越过凸缘，现场装配效率会明显下降。模型中轮辋壁厚沿圆周连续过渡，既体现铝合金铸造或锻造成形后的零件特征，也为后续有限元分析提供较真实的截面基础。

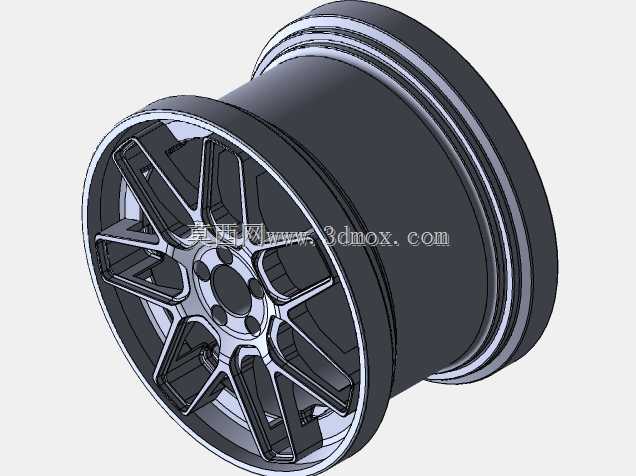

　　轮辐采用分叉式多辐条布局，辐条从中心安装盘向外缘呈放射状展开，并在靠近轮辋处形成较宽的支撑脚。这种布局的优点是把轮毂中心受到的螺栓预紧力、车辆垂向冲击和转弯侧向力分散到较大的轮辋连接区域，降低局部应力集中。辐条之间保留大尺寸开窗，可让制动盘在连续制动后获得更多气流通道，帮助热量向轮罩外侧散出。开窗形状并非单纯装饰，其边界需要避开螺栓孔周边高应力区，同时不能让辐条根部出现急剧缩颈，否则在坑洼路面冲击或紧急制动工况下容易产生疲劳裂纹。

　　中心安装区域设置轮毂中心孔与环绕布置的螺栓孔。中心孔承担与轴头配合的径向定位作用，螺栓孔则负责将车轮压紧在制动盘或轮毂法兰上。建模时应保证螺栓孔分布圆、中心孔同轴度以及安装面平面度之间的逻辑一致。安装面背面需要留出制动盘、轮毂轴承和防尘盖空间，正面则要考虑螺栓沉台或装饰盖安装位置。若中心孔与轴头间隙过大，车轮高速旋转时可能产生抖动；若螺栓孔周边材料厚度不足，紧固载荷会使局部产生塑性变形。

　　偏距是轮毂设计中容易被外观建模忽略的关键边界。轮辐中心安装面相对轮辋中心线的位置，直接决定轮距变化、轮胎与翼子板的外侧间隙，以及内侧与减振器、卡钳、摆臂端部的干涉风险。偏距过小会让车轮向外移动，虽然视觉上更饱满，但轮胎可能摩擦轮眉；偏距过大则会使轮毂向内侵入，尤其在大卡钳或大直径制动盘配置下，辐条背面可能与制动卡钳发生接触。因此在三维结构中，应通过装配断面检查卡钳最外点、辐条内表面和轮辋内缘之间的最小间隙。

　　轮毂外形还需考虑轮胎装配后的整车姿态。轮缘外侧直径、辐条凹陷深度和中心盖区域共同影响侧面视觉比例；轮辋内侧则要满足平衡块安装、气门嘴穿出以及轮胎充气维护需求。气门嘴孔通常布置在轮辋槽底附近，位置应避开辐条加强区，并保证胎压监测传感器或普通橡胶气门嘴有足够安装角度。对于带胎压监测的车型，还需在气门嘴附近预留传感器壳体和固定件空间，避免旋转过程中与制动部件干涉。

　　从制造角度看，这类轮毂常见于铝合金低压铸造、重力铸造或锻造后机加工流程。轮辐背面通常需要布置拔模斜度和局部加强筋，安装面、中心孔和螺栓孔在铸造后进行精加工，以保证定位精度。模型中若只做光滑外表面而忽略背面加工余量、圆角过渡和壁厚变化，进入模具设计或工程出图阶段会出现较多返工。合理的做法是让外观曲面与内部承载结构同步建立，在辐条根部、轮辋连接处和螺栓孔周围保留连续圆角，使应力流线平顺通过。

　　在性能验证层面，该类零件需要面对径向疲劳、弯曲疲劳、冲击试验以及气密性要求。径向载荷主要模拟车辆长期承载下轮胎对轮辋的循环作用，弯曲载荷模拟转向和悬架弯矩对安装盘的影响，冲击工况则对应车辆撞到路沿或坑洞时的瞬时载荷。多辐条结构虽然有利于散热和轻量化，但每根辐条的截面宽度、厚度和根部圆角都要在造型与强度之间平衡。过厚会增加簧下质量，影响悬架响应和燃油经济性；过薄则会降低安全裕度。

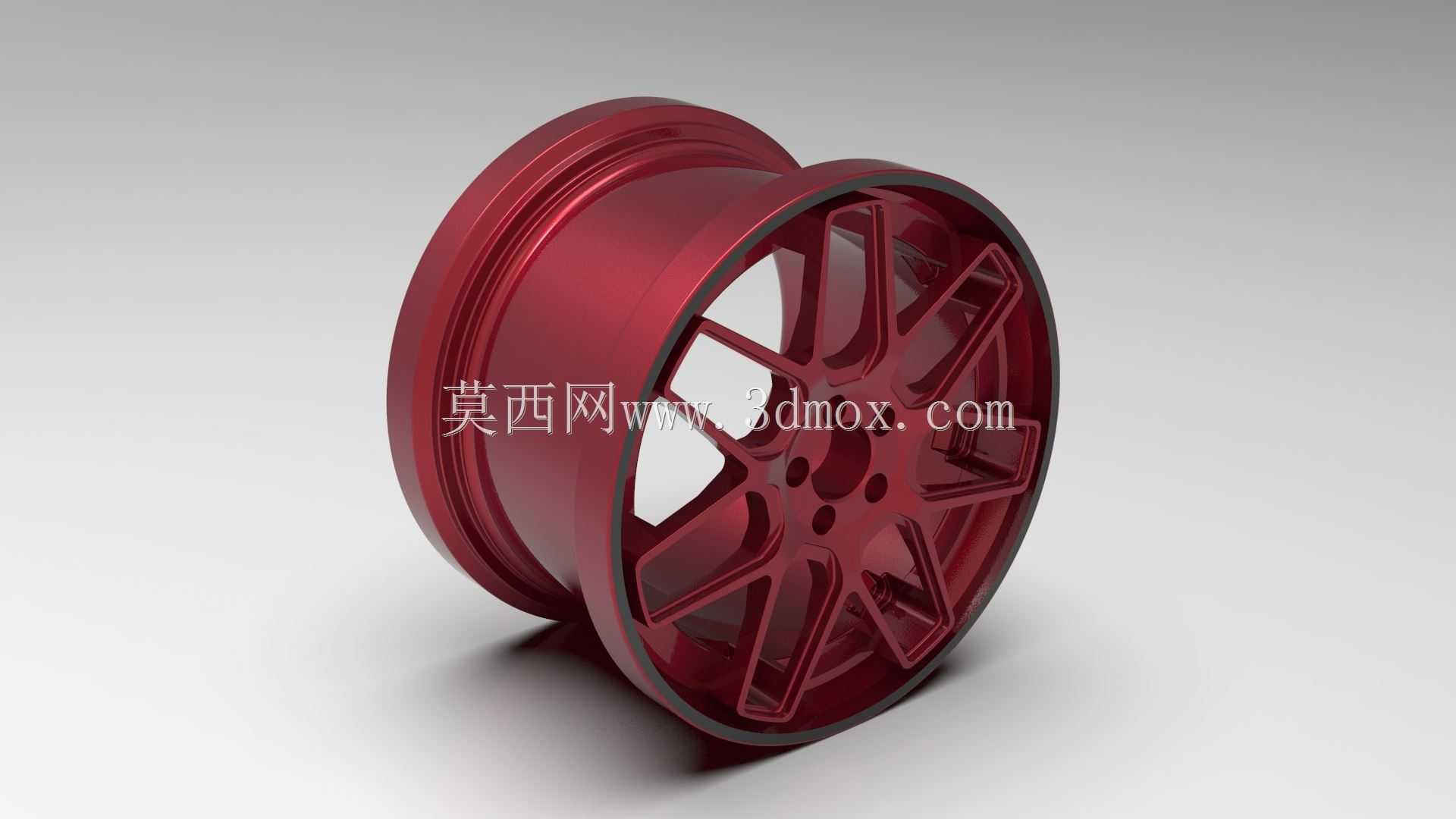

　　三维建模过程中，可先以旋转特征建立轮辋基础轮廓，再通过草图控制单根辐条的中心线、截面宽度和侧向倾斜角度，随后阵列形成完整轮辐。螺栓孔、中心孔、气门嘴孔和边缘倒角采用后期切除与细节特征处理，便于参数调整。外观渲染时可使用金属漆面表现轮辐表面，但工程模型仍应保留可测量的实体几何，而不是仅依赖贴图。通过这种方式完成的轮毂结构，既能用于整车造型评审，也能进一步开展轮胎匹配、制动间隙校核、模具分模和轻量化分析。
