花瓣造型乘用车改装轮毂结构设计

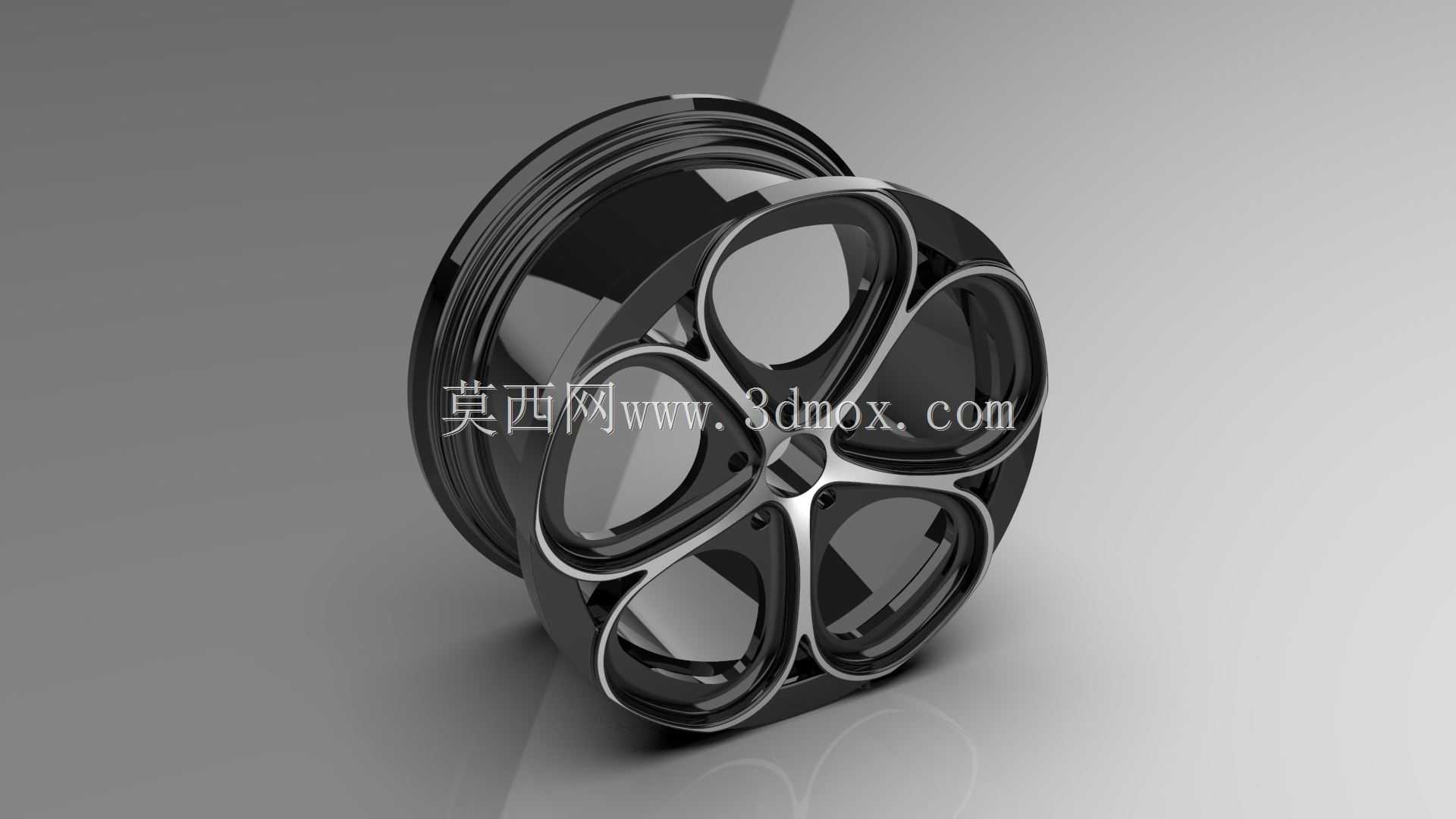

　　这款轮毂采用五辐花瓣式镂空造型，轮辋部分保留常规乘用车轮圈的卷边与胎圈座结构，可适配标准子午线轮胎的装配需求，轮辐采用大开口流线曲面设计，每根辐条从中心安装盘向外延伸后分叉围合出类花瓣的镂空窗口，既打破传统多辐轮毂的规整视觉观感，也在结构层面为制动系统留出充足的散热气流通道。在整车配套场景中，这类造型轮毂多用于乘用轿车的外观升级改装，也可作为新能源乘用车高配版本的外观差异化配置，安装后车轮转动时辐条曲面会形成连续的动态光影效果，亮黑抛光的表面处理也能强化车辆的运动属性。从结构设计逻辑来看，轮毂中心区域设置完整的安装法兰面，预留中心定位孔与五组螺栓安装位，匹配常见五孔乘用车的轮毂安装孔距规范，中心孔与车轴轴头形成径向定位，

　　螺栓孔分布圆的位置精度直接决定车轮运转的动平衡表现，建模时需严格保证各安装孔的同轴度与角度均分公差。轮辐与轮辋的衔接位置做了加厚过渡处理，避免应力集中在辐条根部，车辆经过颠簸路面时，地面冲击从轮胎传递到轮辋，再通过轮辐分散到中心安装盘，过渡圆角的曲率经过反复调整，既不会因壁厚过大增加轮毂整体重量，也能避免薄壁位置在冲击下出现开裂风险。镂空窗口的轮廓并非简单平面切割，每一处曲面都顺着辐条受力方向做弧度延展，窗口边缘做了圆滑倒角处理，既减少行驶中气流穿过轮腔产生的风噪，也避免锐边在装配或维护时划伤操作人员。轮辋的轴向宽度、胎圈座的直径公差都参照常规同尺寸乘用车轮毂的通用边界设计，轮胎拆装时可使用常规扒胎设备完成操作，不需要特殊工装。

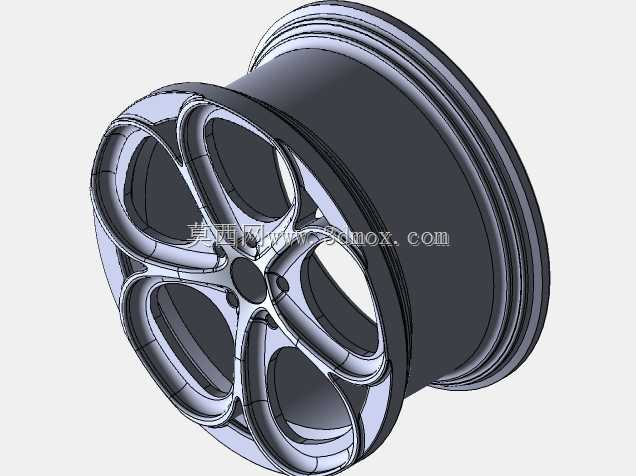

　　轮辐背面预留了制动卡钳的避让空间，大尺寸镂空窗口可以直接观察到内部制动盘的磨损状态，日常检修时无需拆卸车轮就能快速查看刹车片厚度，车辆连续制动产生的热量也能通过大开口快速散出，降低制动系统热衰减的概率。建模过程中先构建轮辋的旋转基体，通过回转特征完成胎圈座、轮缘、槽底的基础轮廓，再对轮辐部分做曲面放样，单根辐条的曲面完成后围绕中心轴阵列得到五组均匀分布的支撑结构，最后将轮辐与轮辋实体合并，对所有衔接位置做圆角过渡，整体为单一实体结构，没有拆分多余零件，符合轮毂铸造成型的工艺逻辑。外形边界上，轮辐外边缘与轮辋内侧完全贴合，轴向偏移量控制在常规改装轮毂的ET值适配范围内，不会超出车身翼子板的轮廓边界，也不会因偏移量过小导致轮辐与减震器、

　　卡钳发生运动干涉。表面的高光边线沿着辐条轮廓连续分布，建模时对曲面的曲率连续性做了约束，保证加工后抛光面的光影过渡顺滑，没有局部凹凸的折痕。这类轮毂在实际使用中需要兼顾造型美观与结构强度，镂空面积过大时会削弱辐条的承载能力，因此每根辐条的截面厚度从中心向轮辋方向逐步变化，靠近中心安装盘的位置受力最大，壁厚相应增加，靠近轮辋的位置受力分散，壁厚适当缩减，在满足弯曲冲击、径向疲劳测试要求的前提下控制整体重量，降低簧下质量，提升悬架的响应速度。
