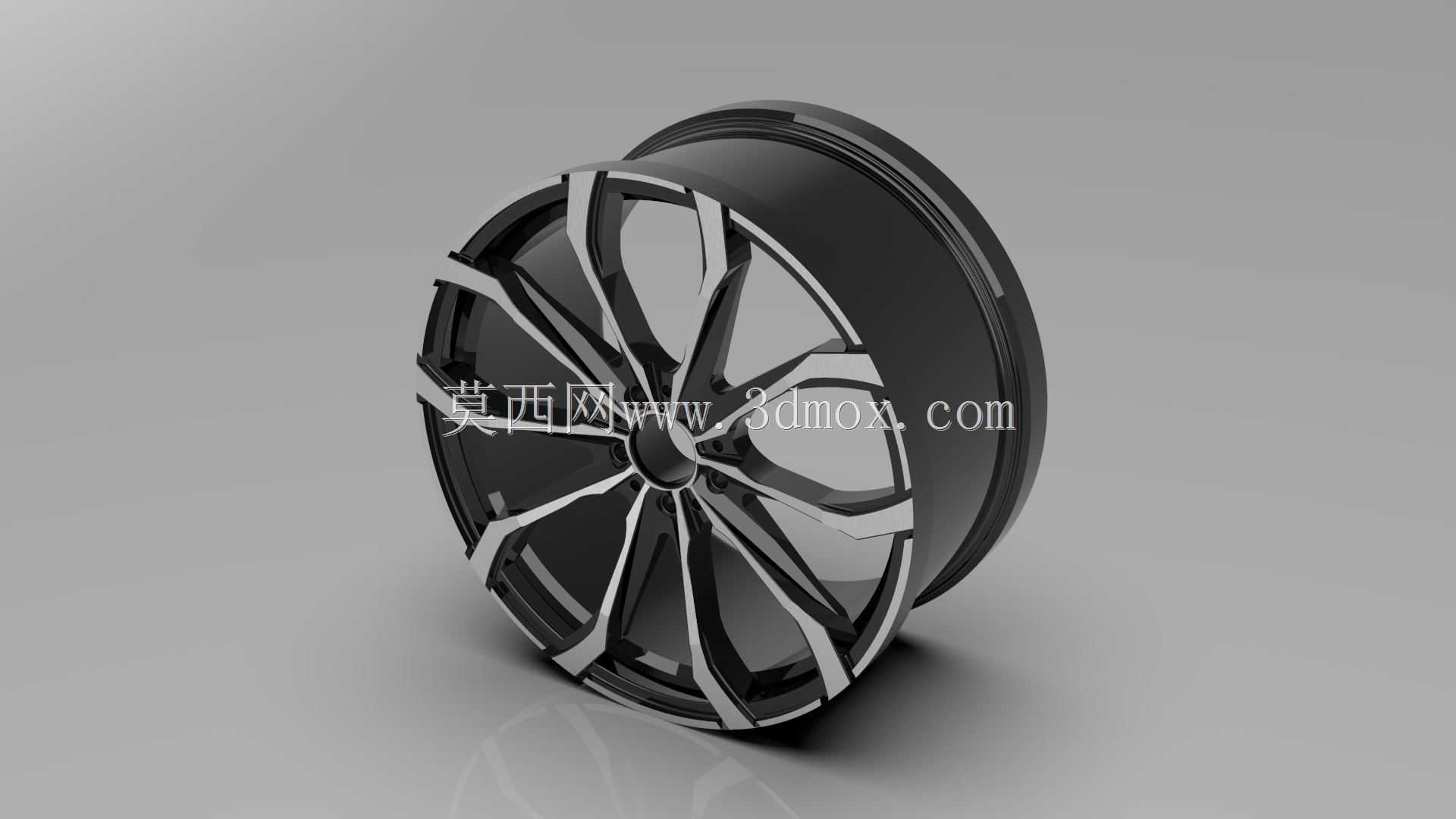

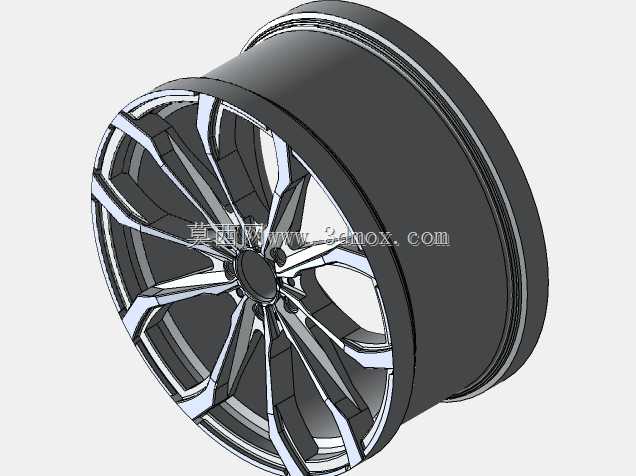

乘用车多辐式轻量化铝合金轮毂结构

　　该轮毂结构面向乘用车辆行走系统开发，整体采用铝合金轮毂常见的分体式视觉造型，轮辋为深槽环形承载基体，轮辐采用多组分叉式辐条从中心安装盘向外缘延伸，既承担车辆行驶过程中由轮胎传递至车轴的载荷，也通过辐条间的大面积镂空区域为制动盘、制动卡钳预留散热与避让空间。在整车装配场景中，轮毂通过中心定位孔与车轴轴头形成径向配合，端面依靠安装盘贴合制动盘或轮毂轴座，周向均布的螺栓孔穿过车轮螺栓完成锁紧，定位基准优先取中心孔以保证回转同轴度，螺栓孔分布圆、中心孔直径、安装盘端面厚度均需与对应车型的轴头、制动系统边界匹配，避免出现装配干涉。轮辋部分按标准轮缘轮廓设计，内侧槽底用于轮胎拆装时容纳胎圈，两侧轮缘约束轮胎胎圈轴向位置，

　　胎圈座区域的直径与锥度直接决定轮胎充气后的密封与固定可靠性；设计时需同步校核轮辋宽度与轮胎标称宽度的适配范围，过窄会挤压胎侧导致变形异常，过宽则会使胎圈支撑位置偏离设计状态，影响整车抓地特性。轮辐造型采用分叉辐条布局，每组主辐条在靠近轮缘处拆分为两支，视觉上形成密集的多辐效果，结构上则将中心盘处的集中载荷沿多条传力路径分散至轮辋外周，降低单条辐条根部的应力峰值；辐条截面采用渐变设计，靠近中心安装盘处厚度与宽度更大，以承受起步、制动时的扭矩载荷和转向时的横向弯矩，向轮缘延伸过程中逐步收窄减薄，在满足弯曲疲劳、径向疲劳强度要求的前提下控制非簧载质量。轮毂作为非簧载部件，其质量降低对整车操控响应与悬架动态性能影响明显，设计中在辐条背面、

　　轮辋内侧等非外观面预留减重空腔，同时避开应力集中的辐条根部与螺栓孔周边区域，防止因过度减重导致疲劳裂纹。通风散热是该结构的重要功能点，辐条之间的镂空通道在车辆行驶时形成导流路径，外界气流可直接穿过轮毂正面冲击制动盘表面，将制动过程中产生的热量快速带出，降低制动盘热衰退风险；分叉辐条的边缘走向在旋转时可引导气流沿径向甩出，增强对流换热效果，在频繁制动的山路工况或持续制动场景下，可有效控制制动系统工作温度。安装边界方面，中心孔需与轴头形成间隙可控的配合，配合过大会丧失定位作用导致高速回转抖动，过小则会造成装配困难；螺栓孔分布圆直径与孔数决定轮毂的适配车型范围，孔周需设计足够的承压面积以分散螺栓预紧力，避免局部压溃；

　　安装盘背面需预留制动卡钳回转包络空间，设计阶段需将卡钳、制动盘、通风罩等周边部件按极限位置装配校核，保证转向、跳动工况下无运动干涉。轮辋外周需匹配无内胎轮胎的密封要求，轮缘与胎圈座表面的圆度、粗糙度需控制在合理范围，防止充气后缓慢漏气；气门嘴安装孔布置在轮辋槽底便于充气操作的位置，孔边需做圆滑过渡避免应力集中。结构细节上，辐条与轮辋交接处采用大圆角过渡，消除直角交汇带来的应力集中，轮辋槽底过渡段保留均匀壁厚，承受轮胎气压与路面冲击的交变载荷；正面辐条型面采用立体折面设计，在不同光照下形成明暗层次，折面转折处同时作为辐条的加强筋提升截面抗弯模量。该类轮毂结构适用于乘用车改装与配套设计场景，建模过程中需重点保证回转特征的同轴度、辐条阵列的周向均布性以及安装配合面的尺寸精度，为后续强度仿真、模具开发与加工试制提供完整的结构依据。
