金色多辐条乘用汽车轮毂结构设计

　　这款金色轮毂的三维结构，面向乘用车辆的行走系统配套场景展开设计，在整车架构里承担连接轮胎与车轴、传递整车载荷与行驶力矩的核心作用，日常行驶过程中，车辆的垂直承载、转向时的横向受力、加减速阶段的扭矩传递，还有经过颠簸路面时的冲击载荷，都要通过轮毂这个部件完成传导，它的结构合理性直接关系到行驶的稳定性与安全性。

　　从实际装车的边界条件来看，轮毂的安装核心是中心定位孔与周边的螺栓孔组，建模时需要严格匹配对应车型的轴头定位尺寸，中心孔与车轴轴头采用间隙配合实现径向定心，避免高速转动时出现偏心抖动；周向均布的螺栓孔位置度需要控制在较高精度范围内，孔位分布圆直径、螺栓孔径都要和车型的固定法兰参数完全对应，装配时轮毂贴合面与车轴法兰面完全贴合，不能出现局部虚接，防止螺栓受剪出现松动。轮辋部分的轮廓尺寸需要匹配选定规格的轮胎，轮辋的名义直径、法兰边宽度、胎圈座的弧度与台阶高度都要符合轮胎安装的配合要求，轮胎充气后胎圈能够牢牢卡在轮辋的胎圈座位置，即使在急加速、紧急制动或者轮胎缺气的极端工况下，也不会出现胎圈脱开的风险。

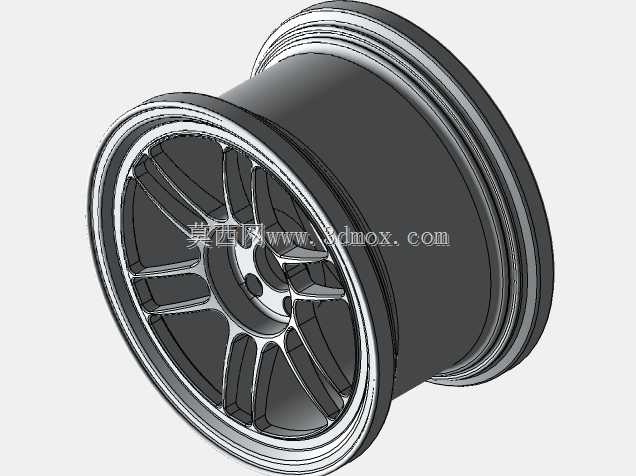

　　这款轮毂采用了分叉式多辐条的造型设计，辐条从中心安装盘位置向外延伸，在靠近轮辋的位置拆分出支撑臂，整体呈放射状均匀分布。这种结构设计并不是单纯追求外观效果，从力学承载的角度出发，多辐条的布局可以把中心盘受到的集中载荷均匀分散到整个轮辋圆周上，车辆经过坑洼路面受到径向冲击时，每一根辐条都能分担部分冲击力，避免局部应力集中出现断裂。辐条的截面采用渐变厚度设计，靠近中心安装盘的位置受力弯矩最大，所以截面厚度更大、结构强度更高，往轮辋方向延伸时弯矩逐步降低，截面厚度随之收窄，既可以控制轮毂整体重量，降低非悬挂质量，提升悬架的响应速度，也能减少不必要的材料浪费。辐条之间留出的大面积镂空区域，除了造型效果之外，最核心的作用是为制动系统提供散热通道，车辆频繁制动时刹车盘、刹车片会产生大量热量，行驶过程中气流可以穿过辐条间隙直接冲刷制动部件，把热量快速带走，避免制动系统因为温度过高出现热衰减，保障长距离下坡或者频繁刹车场景下的制动可靠性。

　　轮辋的两侧轮缘做了加厚的翻边结构，这个位置是轮胎拆装时受力最频繁的区域，同时车辆侧倾、胎侧受到挤压时，轮缘也要承受侧向的挤压力，加厚设计可以避免轮缘受到撞击出现变形，日常行驶中路边石剐蹭轮边时，也不容易出现开裂、失圆的问题。轮辋内侧的气门嘴安装位预留了对应的安装孔，孔位位置避开辐条的遮挡，后续充气、胎压检测模块的安装都有足够的操作空间。中心安装盘的背面设计了平整的贴合面，部分同类型轮毂还会在这个位置加工出沉台结构，适配不同厚度的刹车卡钳，避免大尺寸制动卡钳在转向、悬挂跳动过程中和轮毂内侧发生运动干涉。

　　在整车装配的校核环节，需要同步核对轮毂的偏距参数，也就是轮毂中心面到安装贴合面的距离，这个参数直接决定了轮距的变化以及轮毂和翼子板、悬挂摆臂之间的间隙：偏距过小会让轮毂向外凸出，轮胎容易蹭到翼子板内衬；偏距过大则会让轮毂向内缩进，可能和减震器、刹车卡钳发生磕碰。建模过程中需要把轮胎、刹车卡钳、转向节、悬挂摆臂、翼子板这些周边部件全部装配进来做运动干涉检查，模拟方向盘打满方向、悬挂压缩到极限行程、悬架拉伸到最大长度这几种极端工况，确认所有相邻部件之间都保留足够的安全间隙，不会出现运动摩擦。

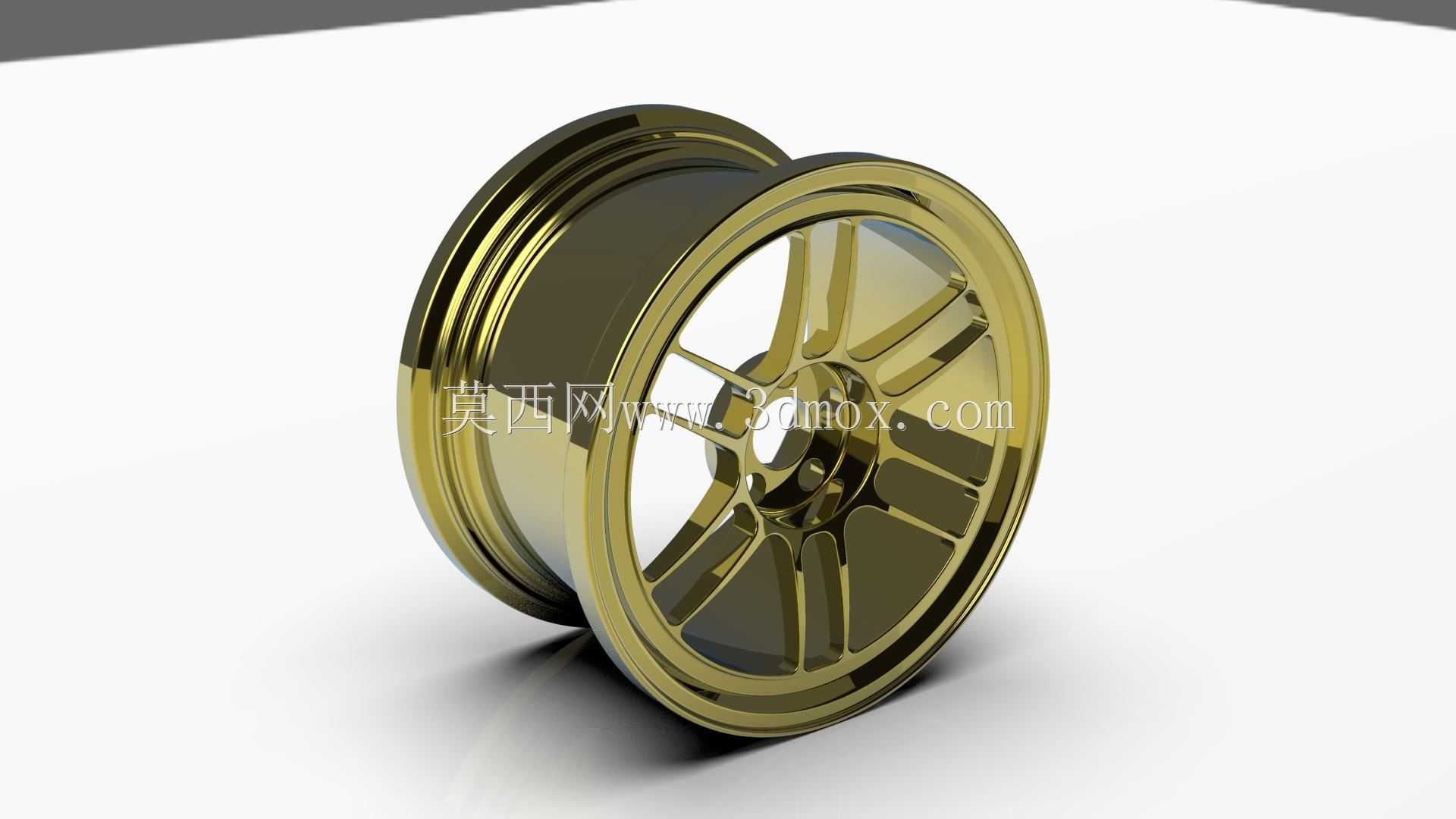

　　这款轮毂的外观采用高亮金色的表面处理效果，对应的实际工艺可以是抛光镀金、真空电镀或者金色烤漆，这类表面处理除了装饰效果之外，也能在铝合金基材表面形成保护层，阻挡路面泥水、融雪盐的腐蚀，长期使用不容易出现氧化锈蚀。整体结构在满足造型需求的同时，所有壁厚、过渡圆角都做了工艺性优化，辐条和轮辋、辐条和中心盘的衔接位置都设计了平滑的过渡圆角，避免铸造或者锻造加工时出现应力集中，也让金属液在模具型腔内流动更加顺畅，减少铸件内部出现缩孔、裂纹的缺陷概率，完全可以满足乘用车日常公路行驶的强度与使用需求。
