运动风格五辐双色汽车轮毂结构

　　该轮毂结构面向乘用车辆的外观改装与底盘行走系统配套场景，主要承担轮胎支撑、轮心定位、制动力传递以及整车侧面视觉表达等任务。轮毂在车辆中并非单纯装饰件，它位于轮胎、制动盘、转向节和悬架之间，轮心孔需要与车轴法兰或轮毂轴承单元保持同轴，螺栓孔分布圆决定其能否与特定车型的轴头匹配，轮辋槽底则为轮胎胎圈提供安装、密封和充气后的约束边界。设计时先确定轮辋宽度、名义直径、偏距、中心孔和螺栓孔节圆，再围绕这些硬点展开轮辐造型。

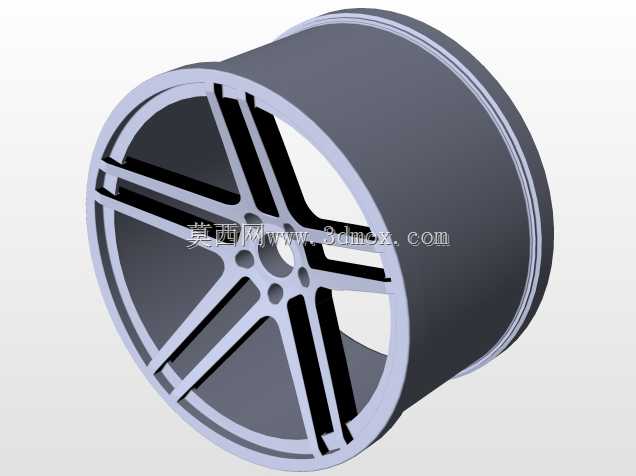

　　本方案采用五组双筋式辐条布局，每组辐条由两根平行的细长受力筋构成，视觉上形成强烈的放射状运动感。辐条从中心安装盘向外缘逐渐展开，并在靠近轮辋处与筒身连接，使制动盘周围保留较大开放空间。该空间对制动散热具有实际意义：车辆连续制动时，热量会从制动盘和卡钳区域向周围空气扩散，轮辐之间的大开口能够让行驶气流穿过轮心区域，减少热聚集，同时也便于观察制动片磨损和进行日常维护。

　　轮辋部分采用深槽式圆筒结构，外侧唇口和内侧胎圈座需要满足轮胎装拆时的变形路径。胎圈座直径、槽底深度和凸峰位置共同影响轮胎安装可靠性；若槽底过浅，轮胎拆装困难，若胎圈座支撑不足，充气后胎圈可能无法稳定贴合。模型中筒壁厚度沿轴向保持连续，外缘设置加强过渡，以承受轮胎气压、车辆垂向载荷以及转弯时产生的侧向力。轮辋背面与辐条交接处采用圆角过渡，可降低应力集中，避免在冲击载荷下出现裂纹源。

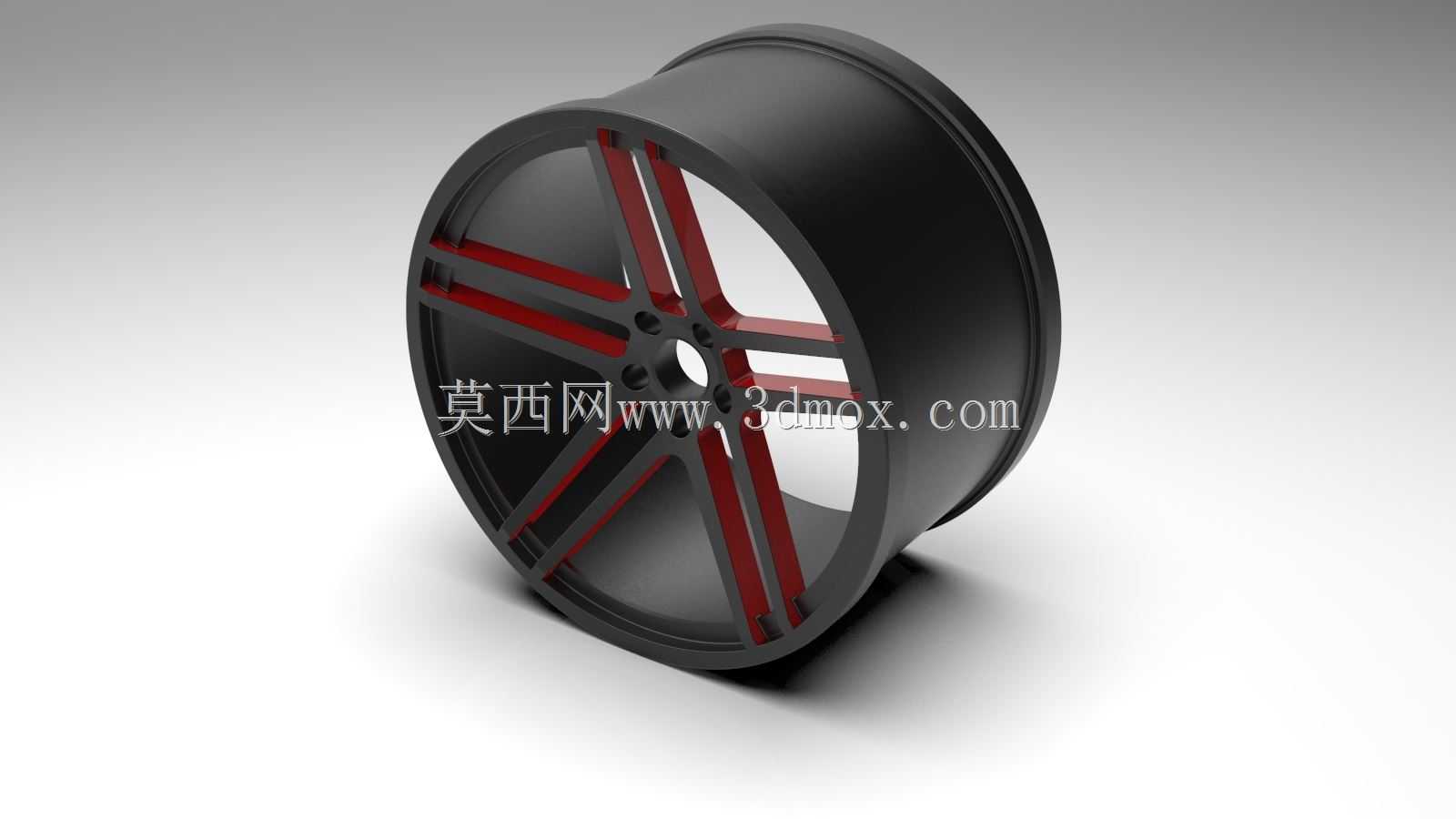

　　中心区域设置轮毂盖安装位、中心孔和五个螺栓孔。中心孔承担径向定位作用，螺栓孔则负责夹紧和扭矩传递。螺栓孔周围材料厚度需要适当增加，因为在急加速、紧急制动和颠簸路面冲击下，该区域会承受较高的局部挤压与弯曲载荷。辐条表面采用红色嵌条式造型，与黑色主体形成双色对比；红色区域沿辐条长度方向布置，既可以理解为外观分色面，也可作为加工或涂装时的分区边界。实际量产中，此类效果可通过铣削凹槽后嵌装饰条、双色涂装或可替换装饰盖实现。

　　从安装边界看，轮毂外侧表面决定轮眉内的视觉齐平关系，偏距大小影响轮距和轮胎与悬架、翼子板的间隙。偏距过小会使轮毂向外移动，虽然姿态更饱满，但可能导致轮胎刮擦翼子板或增加轴承弯矩；偏距过大则会使轮毂向内收缩，可能与卡钳、减振器或下摆臂发生干涉。因此在三维结构校核中，需要同时检查轮胎包络、制动卡钳轮廓、转向极限位置和悬架跳动空间。该五辐开口较大，卡钳避让条件较好，适合搭配大直径制动盘和多活塞卡钳的改装场景。

　　受力路径上，地面冲击经轮胎传到轮辋筒身，再由轮辋与轮辐连接区传递到中心安装盘，最后通过螺栓和轴头传入悬架。五组辐条将周向载荷分散到多个支臂上，双筋结构在相同投影面积下可提高截面惯性矩，并减轻封闭式轮盘带来的重量。轮辐之间的材料去除不是随意挖空，而是沿着载荷传递方向保留主受力骨架，使刚度、重量和散热之间取得平衡。

　　造型处理上，轮辋外唇保持简洁圆筒面，辐条侧面带有明显棱线和深度差，旋转时能够形成连续的层次感。黑色主体强调力量感，红色线条强化辐条方向，使轮毂在静止状态下也具有速度指向。对于结构设计人员，该模型可用于轮辐拓扑方案讨论、制动间隙校核、轮胎装拆路径分析以及改装车轮外观评审；对于建模学习者，其中包含回转体、放射阵列、筋板过渡、中心孔系和多实体分色等典型机械建模要素。
