五辐凹面改装汽车轮辋结构设计

　　这套轮辋结构针对乘用车辆改装场景开发，核心适配街道运动取向的家用轿车与入门性能车，也可作为底盘行走系统教学演示、改装件结构校核的三维参照。日常装车场景里，轮辋承担轮胎支撑、轮端载荷传递、制动系统避让三大核心作用，车辆行驶过程中胎腔内部气压、路面冲击载荷、转向侧向力、驱动制动力矩全部经由轮辋辐条与轮盘交接区域传递至轮毂轴头，结构设计的合理性直接关系行驶安全与动态响应表现。

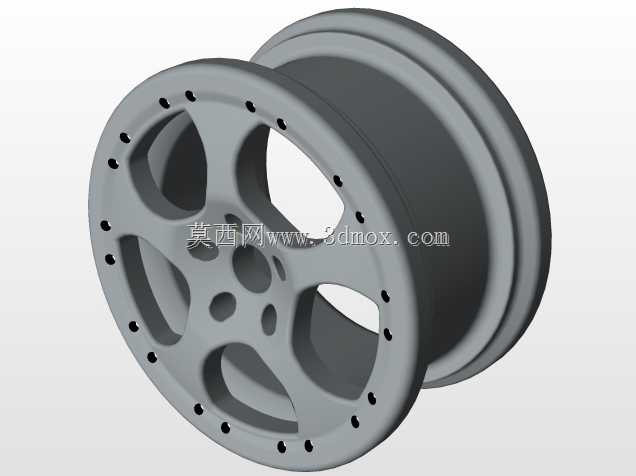

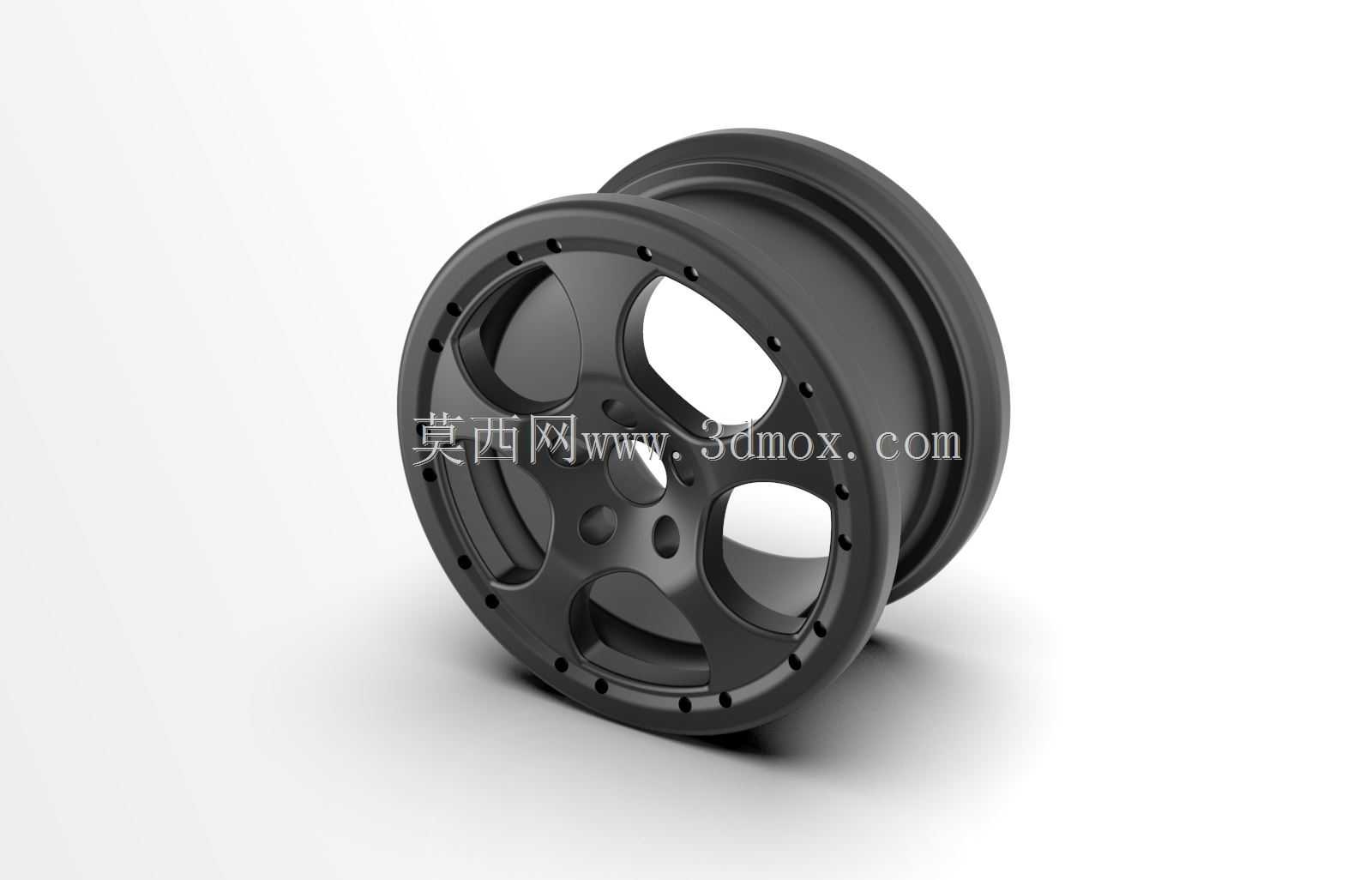

　　从结构布局来看，该款轮辋采用大凹面五辐镂空设计，五根粗壮辐条从中心安装盘向外缘轮辋筒身平滑延展，辐条之间预留大尺寸镂空窗口。这种布局首先考量的是制动系统散热需求：大开口空间可以让行驶气流直接冲刷刹车卡钳与制动盘表面，带走连续制动产生的热量，避免高温引发制动热衰减；同时镂空结构去除了轮盘区域多余材料，在保证辐条截面抗弯模量的前提下降低轮辋整体转动惯量，车辆起步、加速、制动时的轮端旋转惯性更小，悬架非簧载质量同步降低，对底盘操控响应提升有明显帮助。辐条造型采用内凹弧线过渡，视觉上形成深凹竞技风格，结构上弧线轮廓可以分散路面冲击产生的应力，避免直角截面带来的应力集中问题，辐条与轮辋筒身交接位置做了加厚圆角处理，承受过坑、侧方冲击时不容易出现辐条根部断裂故障。

　　轮辋外缘采用两片式外观的筒身结构，轮唇位置均匀布置一圈装配小孔，既还原改装轮辋的固定螺栓造型特征，也在三维结构中明确了轮缘的厚度边界。轮辋筒身分为外侧轮缘、胎圈座、内侧轮缘几个功能区段：胎圈座直径严格匹配轮胎胎圈内径，表面设计有凸起的轮峰结构，轮胎充气后胎圈卡入轮峰限位，高速行驶或者胎压异常时可以防止轮胎脱圈；外侧轮缘宽度决定轮辋J值，直接对应适配轮胎的断面宽度区间，设计时需要保证轮缘对轮胎胎侧的支撑刚度，转弯侧向载荷作用下胎侧变形幅度可控，避免胎圈过度弯折出现脱层风险。

　　中心安装区域采用乘用车通用的五螺栓孔布局，中心大孔为轴头定位孔，装配时轴头凸台穿过中心孔承担径向定位作用，五颗轮毂螺栓穿过安装孔锁紧，将轮辋固定在转向节或者后桥法兰上。中心盘表面做了下沉凹台设计，螺栓孔周边局部加厚，轴头压紧面保持平整，保证锁紧后轮辋端面跳动量控制在合理范围。安装边界校核阶段需要重点核对三个尺寸维度：首先是孔距PCD参数，必须与车辆轴头法兰螺栓分布圆完全一致；其次是中心孔直径，若轮辋中心孔大于轴头直径需要配套变径圈消除装配间隙，避免高速行驶出现轮端抖动；第三是偏距ET数值，轮辋安装面到轮辋中心线的距离决定轮圈装车后向外探出的宽度，偏距过小会导致轮辋蹭到翼子板内衬，偏距过大则可能干涉悬架摆臂、刹车卡钳，该款深凹造型轮辋通常搭配较低偏距，装车后轮距小幅加宽，车辆过弯侧倾支撑性更强。

　　建模过程中轮辋所有回转面采用旋转特征生成基础筒体，辐条部分通过单根特征圆周阵列完成，镂空窗口边缘、辐条交接位置全部添加圆角过渡，既符合实际铸造或者锻造加工的工艺要求，也避免三维结构出现尖锐薄边。结构受力层面，辐条横截面采用变厚度设计，靠近中心盘位置截面更厚以承受更大弯矩，靠近轮缘位置逐渐收窄，在重量与刚度之间取得平衡。整套结构完整还原了改装轮辋的装配关系与外形特征，可直接用于轮端装配干涉检查、改装方案效果预览以及行走系统结构原理演示。
