多辐条轻量化乘用车铝合金轮毂结构

　　该轮毂结构面向乘用车底盘行走系统，主要承担轮胎安装、轮心定位、制动力与驱动力传递以及行驶载荷分散等功能。在整车布置中，轮毂位于制动盘外侧，通过中心孔与转向节或后桥轴头形成径向定位，再由螺栓孔与轮毂轴承单元锁紧，外侧配合轮胎气门嘴、平衡块和装饰盖完成装车状态。实际使用场景覆盖城市道路、高速巡航以及常规铺装路面转弯工况，设计时需要同时考虑垂向冲击、侧向抓地反力、制动热辐射和轮胎充气后的周向张紧作用。

　　轮辋部分采用深槽式整体轮廓，外缘设置胎圈座和凸缘，用于约束轮胎胎圈，防止充气后脱出。轮辋宽度、法兰直径和槽底过渡圆角直接决定可匹配轮胎的规格范围；槽底位置需要保留足够的拆装空间，使轮胎在维修更换时能够沿周向压入并越过凸缘。模型中轮辋壁厚沿轴向并非完全等厚，靠近胎圈座区域承担轮胎张紧和路面冲击，截面相对厚实；中部深槽区域主要形成容纳空间，壁厚可适度收敛，以控制旋转质量。

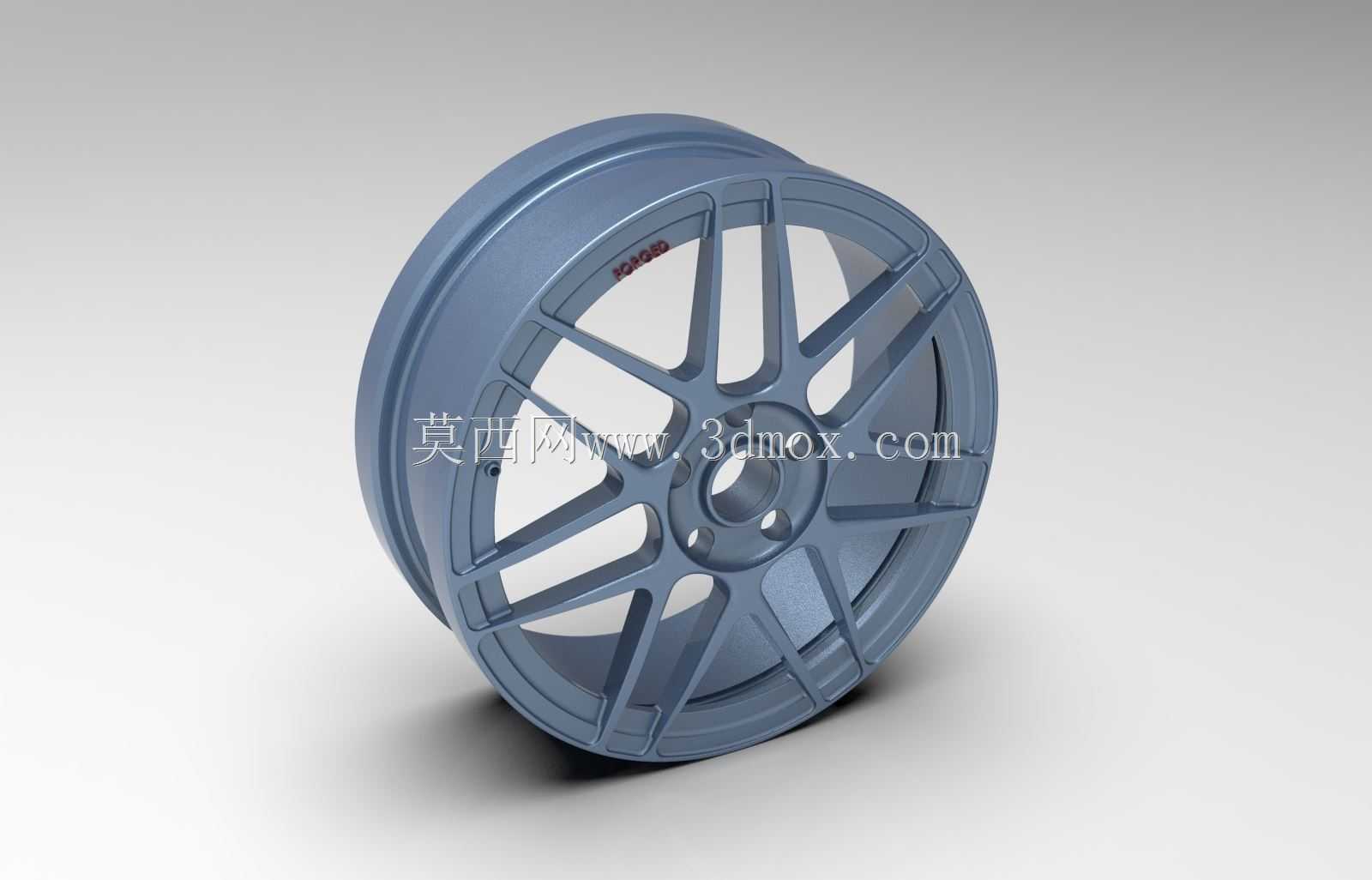

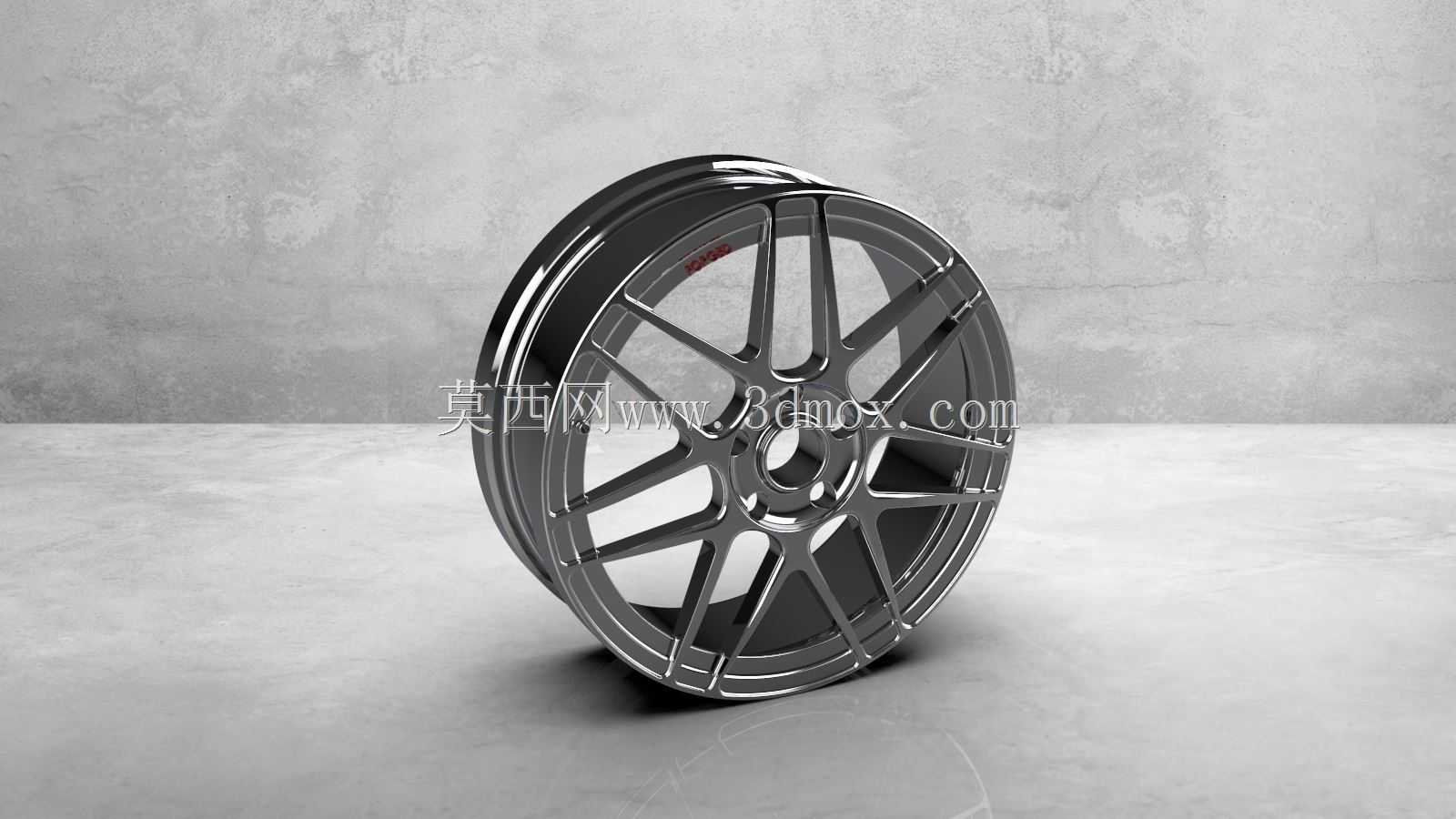

　　轮辐采用分叉式多辐条布局，视觉上形成密集而有序的放射结构，工程上则兼顾刚度、散热和减重。每根辐条从中心安装座向外缘逐渐展开，并在靠近轮辋处形成分叉连接，使轮心载荷能够沿多条路径传递到轮辋周向。相比宽幅单板辐条，这种开孔结构可以让制动盘周围的热空气更顺畅地向外排出，降低连续制动后热量向轮胎和轴承区域聚集的风险。辐条与轮辋交接处采用连续圆角过渡，避免应力集中在狭窄焊缝式尖角位置；虽然铝合金轮毂多为铸造或锻造成形，但在三维结构处理上仍需按照载荷路径控制截面变化，不能只追求外观线条。

　　中心安装区域是整个轮毂的载荷核心。中心孔需要与轴头保持精确配合，过大的间隙会导致定位不准，过小则影响装配并可能在热膨胀后产生卡滞。周围螺栓孔按节圆分布，孔位角度、孔径和沉台深度决定车轮与车桥的连接可靠性。模型中螺栓座周围材料明显加厚，形成局部凸台，用于承受螺栓预紧力和起步、制动时的剪切作用。若用于实车开发，该区域还需结合螺栓数量、PCD节圆直径、中心孔直径以及端面跳动要求进行校核。

　　安装边界方面，轮毂外侧需要预留装饰盖和气门嘴空间，内侧则要避开制动卡钳、制动盘、转向节和悬架杆件。轮辐背面的凹陷深度不能无限增加，否则在大转角制动或悬架压缩时可能与卡钳发生干涉；轮辋内桶与减振器、下摆臂之间也应保留泥水飞溅和石块碾压后的安全间隙。偏距参数会影响轮心距与整车轮距，偏距过小会使车轮外移，虽然姿态更饱满，但会增加轮毂轴承弯矩，并可能导致轮胎与翼子板刮擦；偏距过大则车轮内缩，容易碰到卡钳或悬架部件。

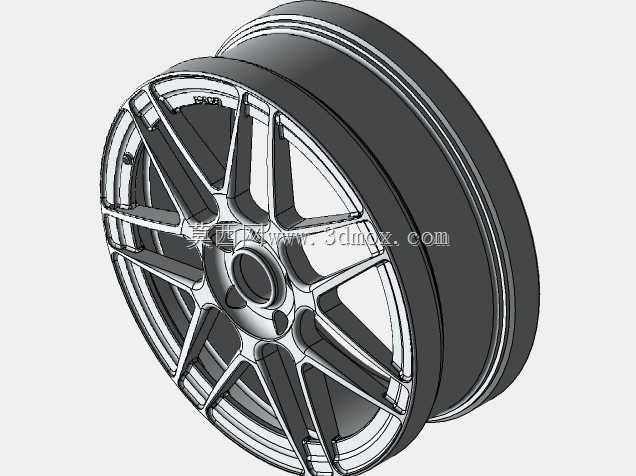

　　从建模思路看，该结构适合先以旋转特征建立轮辋基础回转体，再依据节圆和辐条数量绘制单根轮辐的放射路径，通过阵列形成整体骨架。辐条正反面不宜做成简单平板，应沿载荷方向设置拔模斜度和加强曲面，使外观面与结构面连续过渡。螺栓孔、气门嘴孔、中心孔和轮辋槽底属于关键特征，开孔后要检查周边壁厚是否均匀，避免出现局部薄区。轮缘处可设置细微加强边，以提升胎圈支撑刚度；轮辐外侧的切削式表面则可在后期加工中形成亮面效果，但建模阶段应保留铸造毛坯面与加工面的层次差异。

　　在性能平衡上，轻量化不能脱离刚度和疲劳寿命。轮毂属于高速旋转安全件，减重主要依靠轮辐开孔、非承载区减薄和材料分布优化，而不是削弱中心座、螺栓座和轮缘等关键部位。多辐条结构能够把集中载荷分散到更多截面，同时提供较大的镂空面积，利于制动散热；但辐条数量增多后，单个辐条宽度变窄，需要关注其侧向弯曲刚度和铸造充型能力。若投入量产，还应结合低压铸造、旋压或锻造工艺调整圆角、拔模角和壁厚分布，并通过弯曲疲劳、径向疲劳和冲击试验验证结构可靠性。

　　该三维结构完整表达了乘用车轮毂从轮辋、轮辐到中心安装座的几何关系，既可用于底盘布置中的干涉检查，也可作为轮毂造型评审、制动散热分析、轮胎匹配和工艺结构讨论的基础模型。
