运动款汽车改装铝合金轮毂结构

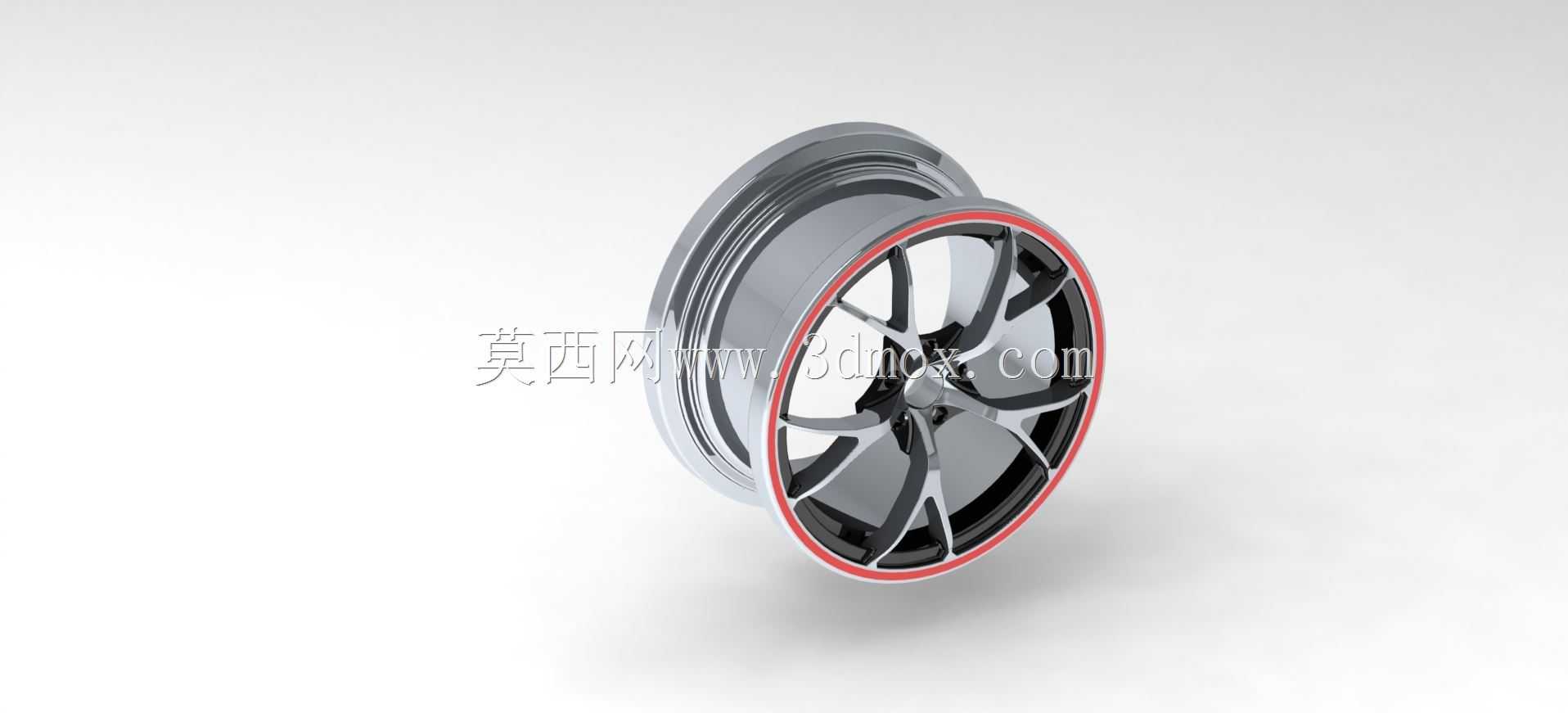

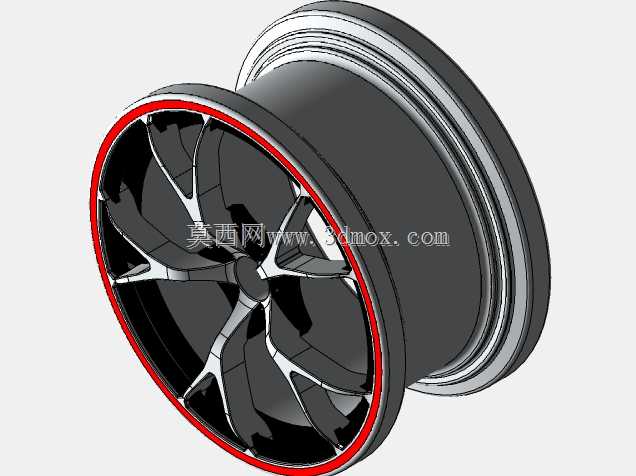

　　该轮辋结构面向乘用车辆行走系统的改装与替换场景，常见于运动型轿车、城市性能车以及展示样车的底盘配套设计中。车轮作为车辆与地面之间的直接承载部件，既要传递制动、驱动和转向载荷，又要承受路面对胎体的冲击，因此在三维结构处理时不能只关注外观造型，还需要把安装孔位、轮缘厚度、辐条过渡和轮胎配合边界统一纳入校核。模型整体采用多辐条分叉式布局，轮辐从中心安装座向外缘呈放射状展开，辐条之间保留较大镂空区域，这种处理有利于制动盘散热，也能降低轮辋自身转动惯量。外圈轮唇位置设置醒目的红色装饰环，视觉上强化运动属性，但在工程建模中，该区域仍需与金属轮缘保持连续的装配关系，不能作为脱离本体的孤立面片处理。

　　从实际用途看，轮毂中心区域承担与车轴法兰、轮毂轴承和制动部件的连接任务。中心孔需要与车辆轴头形成定位配合，螺栓孔分布圆则决定车轮能否准确安装到指定车型上。若中心孔偏大，装配后容易出现偏心振动；若螺栓孔节圆位置偏差，螺母锁紧后会产生附加应力。轮辐靠近中心座的位置采用较厚的实体过渡，目的是把螺栓预紧力、车辆垂向载荷以及转弯时的侧向力分散到整个轮圈，而不是集中在单一孔位周围。向外延伸时，辐条截面逐渐收窄并形成曲面扭转，既保留造型层次感，也兼顾材料分布的连续性。

　　轮辋筒体部分需要与轮胎胎圈配合，内侧轮缘和外侧轮缘共同约束轮胎位置。建模时应重点控制轮缘宽度、胎圈座直径和槽底过渡，这些尺寸直接影响轮胎装拆、充气后的贴合状态以及高速旋转时的可靠性。外侧轮唇较宽，能够在低扁平比轮胎方案中提供更稳定的支撑；内侧筒体则需要避开制动卡钳、平衡块和悬架摆臂运动空间。对于改装车型而言，卡钳干涉是非常现实的问题，尤其在大尺寸制动盘和多活塞卡钳配置下，轮辐内侧面与卡钳外轮廓之间必须保留足够间隙，否则在转向、跳动或热膨胀状态下可能发生摩擦。

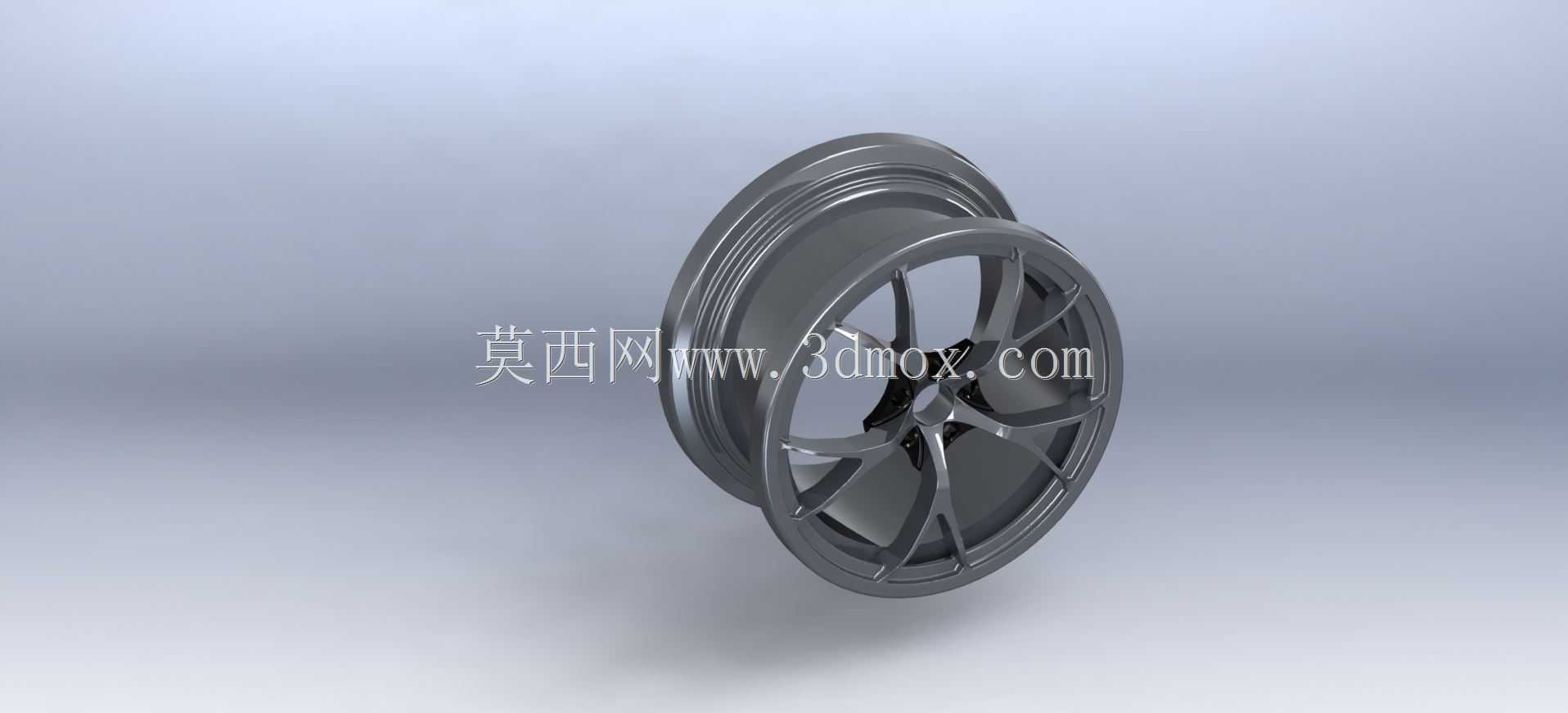

　　设计思路上，该结构把外观分件和受力路径结合在一起。五组主辐条在视觉上形成强烈的旋转方向感，每组辐条又通过分叉轮廓连接到轮辋外缘，使载荷能够沿多条路径传递。辐条背面不宜简单做成等厚实体，通常需要根据受力方向设置加强筋和减重腔，在螺栓孔附近提高局部刚度，在远离安装座的区域适当削减材料。这样既能控制非悬挂质量，也能让车轮在经过颠簸路面时减少不必要的惯性冲击。轮辋表面采用金属质感处理，高光面与深色内凹面形成对比，有利于展示曲面曲率和棱线分界，但结构文件中仍应保持壁厚连续，避免出现渲染外观完整而实体内部断裂的情况。

　　安装边界方面，车轮属于旋转对称件，却不是可以任意通用的标准件。选型时需要同时核对轮辋直径、宽度、偏距、中心孔、螺栓孔数量和孔位分布圆。偏距决定轮辐安装面相对于轮辋中心线的位置，偏距过小会让车轮向外移动，可能超出翼子板边界；偏距过大则会使轮圈向内靠近悬架和制动部件。轮眉间隙、转向极限位置、减震器筒身距离以及轮胎侧壁姿态，都需要在整车装配状态下检查。对于低趴改装风格，还应考虑悬架压缩到极限时轮胎与轮眉、内衬板的接触风险。

　　在三维建模过程中，旋转特征适合构建轮辋筒体、胎圈座和轮唇基础轮廓，辐条部分则更适合通过草图轮廓、拉伸、放样和圆周阵列完成。螺栓孔、气门嘴孔和装饰环边界需要单独精修，孔口位置应设置圆角或倒角，以减少应力集中。模型完成后，可围绕旋转轴进行质量分布、干涉距离和装配同心度检查；若用于后续加工或仿真，还应把轮辐背面的拔模、铸造圆角和加工余量纳入考虑。整体来看，该轮毂不仅是外观改装件，更是连接轮胎、制动系统与悬架系统的关键承载部件，造型张力必须建立在安装边界清晰、载荷传递合理和运动间隙充足的基础上。
