汽车改装款镂空辐条轮辋结构设计

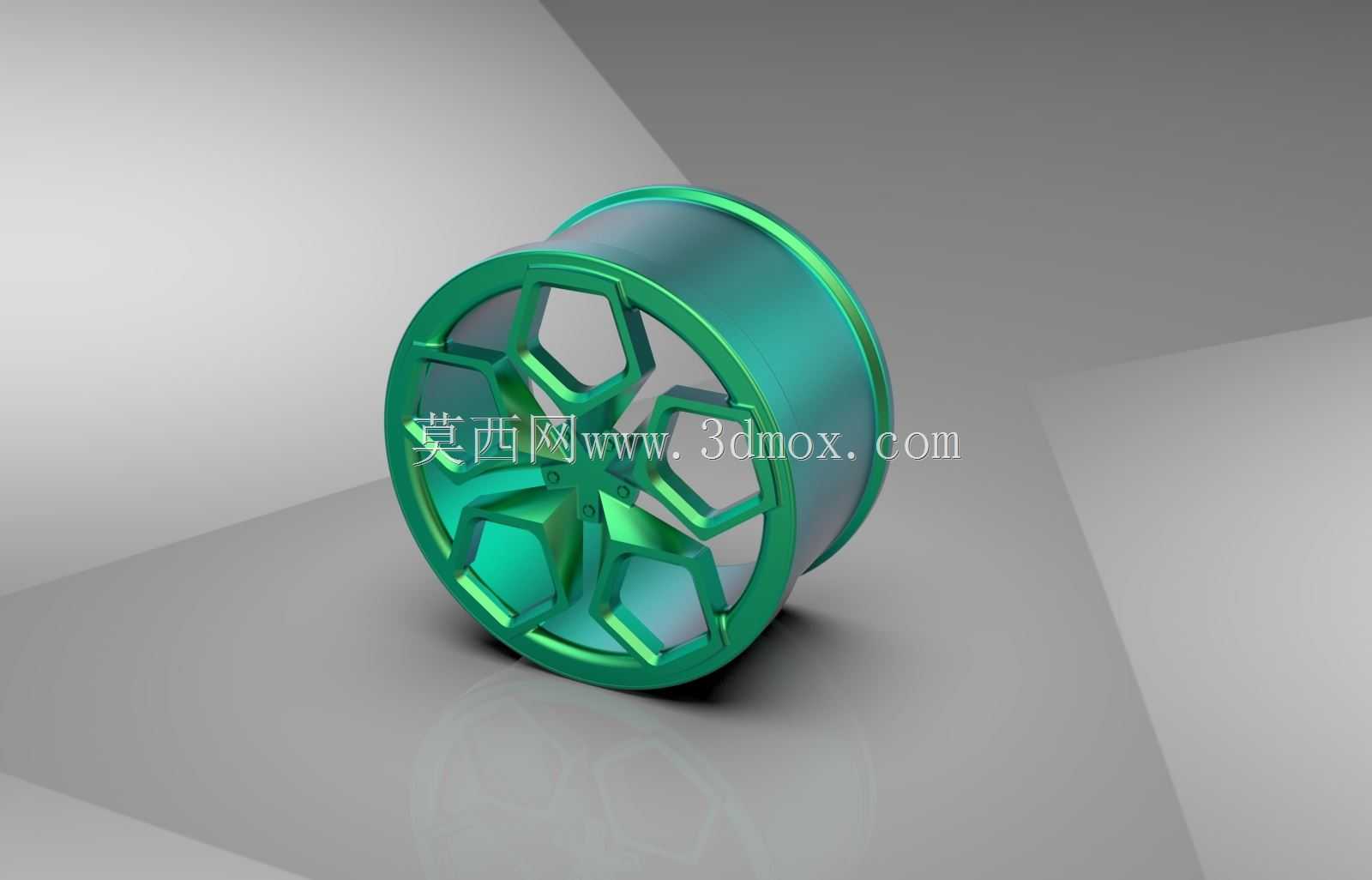

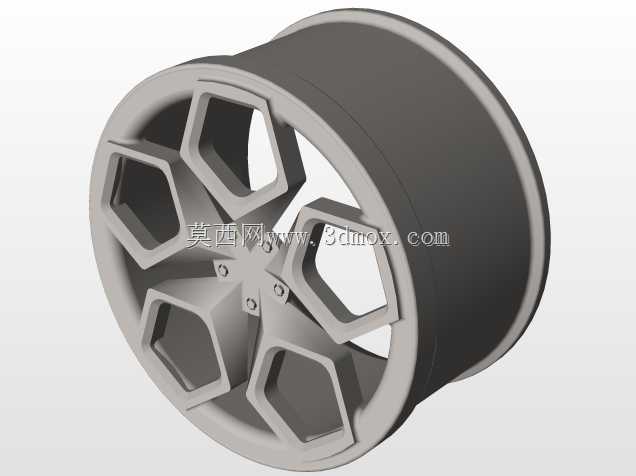

　　这款轮辋属于乘用车行走系统的核心外观与承载部件，整体采用大尺寸镂空五辐式造型，辐条做了多边形几何切面的轻量化开孔设计，轮辋本体为深凹桶身结构，辐条表面做了高亮金属质感的曲面过渡处理，在保证结构刚性的前提下尽可能削减了非受力区域的材料冗余。

　　从实际装车场景来看，这类造型轮辋多用于乘用轿车的外观改装、整车展车配套以及定制化车型的行走部件选型，适配常规的盘式制动安装位，轮辋中心预留了轮毂轴头的安装通孔，辐条之间的大尺寸镂空窗口可以完全露出内部的制动卡钳与刹车盘，既能够在车辆行驶过程中为制动系统提供充足的流通风道，带走刹车频繁动作产生的摩擦热量，避免制动热衰减，也能让改装多活塞卡钳的视觉效果完全外露，满足定制化车辆的外观展示需求。

　　结构设计层面，轮辋的受力逻辑完全围绕轮心安装面展开：所有辐条从中心轮毂座位置向外呈放射状延伸，每根辐条的截面厚度从根部到轮缘位置做渐变过渡，靠近中心轴头的辐条根部厚度更大，用来传递整车整备质量以及过弯、急加减速工况下的冲击载荷，辐条上的多边形镂空开孔全部避开了主受力传力路径，开孔边缘全部做了圆角过渡，避免应力集中在尖角位置产生疲劳裂纹。轮辋的桶身部分为整体环形结构，外侧轮缘做了凸起的挡边，用来约束轮胎胎圈的轴向位置，防止车辆在侧向加速度较大时轮胎脱圈；桶身内侧预留了轮胎气门嘴的安装孔位，同时轮辋的安装节圆、中心孔直径都按照常规乘用车的轮毂安装标准做匹配，安装面的贴合平面度需要控制在合理公差范围内，保证装车后轮辋不会出现径向跳动或者端面偏摆。

　　建模过程中需要重点把控几处装配边界：首先是中心轴孔与车轴轴头的配合间隙，既要保证装配时可以顺利套入，又不能间隙过大导致行驶中出现旷量；其次是辐条内侧与制动卡钳的安全间隙，轮辋装车后转向到极限位置、以及悬挂经过压缩行程时，辐条内表面不能和卡钳、刹车油管发生干涉，镂空窗口的边缘到卡钳外轮廓需要预留足够的安全距离；再者是轮辋的偏距参数需要和原车悬挂的轮距设计匹配，偏距过大或者过小都会导致轮辋突出翼子板或者向内蹭到悬挂摆臂。

　　曲面造型上，这款轮辋的辐条没有采用传统的平直条状设计，而是把每根辐条拆分成多个多边形切面，相邻切面之间做小角度的折面过渡，光线照射下会形成层次分明的反光效果，轮辋桶身的外圆柱面和辐条的衔接位置做了顺滑的圆角融合，没有突兀的棱角，既降低了铸造或者锻造加工时的应力集中风险，也让整体造型的视觉整体性更强。在做结构校核的时候，可以针对轮辋承受径向载荷、侧向冲击、扭转制动扭矩这几种典型工况做仿真分析，镂空区域的材料去除量需要在减重和刚性之间取平衡，不能为了追求镂空的视觉效果过度削减辐条的受力截面积，否则经过坑洼路面的冲击时容易出现辐条变形甚至断裂的问题。

　　轮辋作为车辆和地面之间力传递的最终部件，所有的造型设计都不能脱离承载安全这个核心，这款设计在满足定制化外观需求的同时，传力路径连续，安装接口符合通用乘用车的装配规范，既可以作为改装配件的设计参考，也可以用于整车造型阶段的轮辋方案验证，提前确认轮辋和制动系统、悬挂、翼子板之间的空间匹配关系，减少后续实车试制阶段的干涉返工。
