花边形铰接支座机械结构设计

　　该铰接支座类零件在工业传动与支撑场景中，主要承担两构件间的角度调节与载荷传递功能，常见于工装夹具、小型工程机械连杆机构、自动化设备摆臂连接位，工作时底座通过紧固件固定在机架平台，上部叉耳结构穿入销轴与外接摆杆、摇臂或执行件配合，允许被连接件在平面内完成定轴摆动，抵消装配微量偏差，同时承受径向剪切与轴向拉压复合载荷。

　　从结构设计逻辑来看，底部采用六瓣花形外轮廓法兰盘，而非常规整圆法兰，这种轮廓处理首先减少了法兰外缘的材料占用，在六个凸瓣位置分别布置安装通孔，孔位沿圆周均布，既保证六个紧固点的锁紧力均匀分布在支撑面上，又在相邻两瓣之间留出内凹避让空间，当安装面周边存在凸起筋位、邻近管路或其他干涉零件时，内凹区域可直接跨过障碍，无需额外加大底座整体外径，有效压缩安装占用的平面边界。法兰盘厚度按照支撑面的压溃强度校核设定，安装孔周边做局部凸台加厚，避免螺栓锁紧时孔口应力集中导致法兰变形。

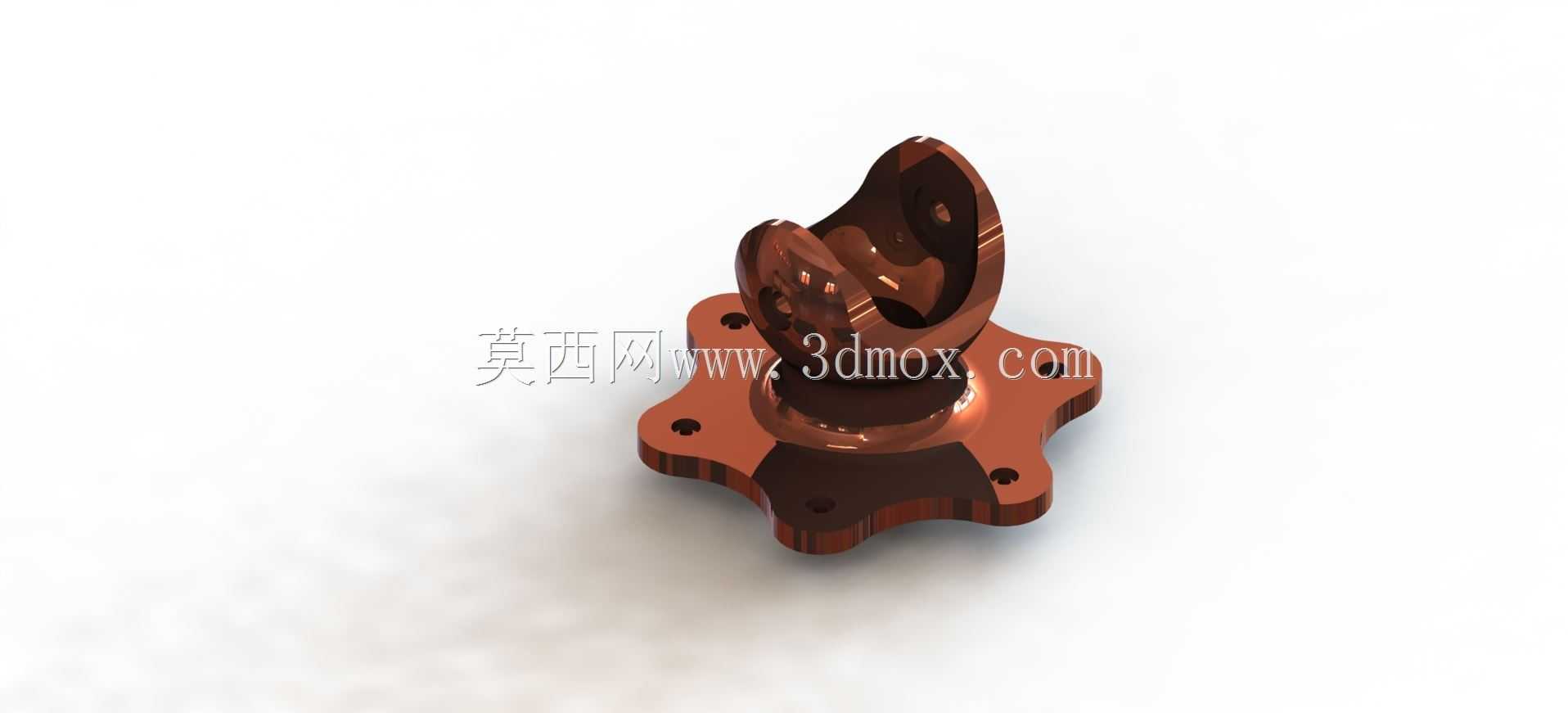

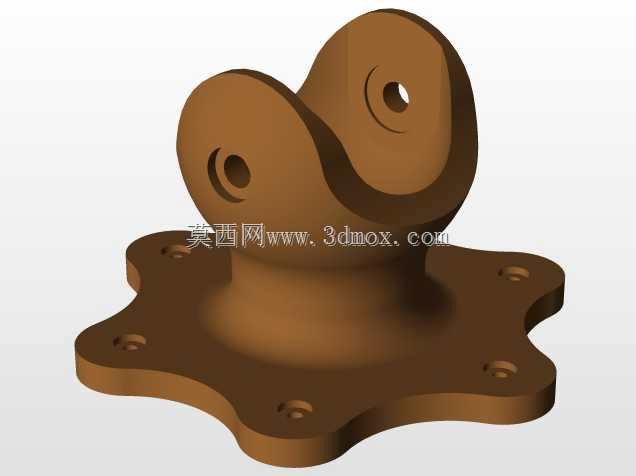

　　上部的双耳铰接叉体是功能核心，两个对称叉耳内侧留出标准宽度的铰接槽，槽宽尺寸与外接连杆的端部厚度匹配，叉耳上同轴加工销轴通孔，孔位轴线与法兰安装面保持严格平行，保证销轴穿入后摆动轨迹无卡滞。叉耳外侧做圆弧过渡收窄，既去除锐边避免装配划伤，又降低叉耳根部的应力集中系数，让法兰传递上来的支撑力可以平滑过渡到铰接孔位置，不会在转角处出现应力断裂风险。叉耳与底座之间设置圆柱形衔接颈，衔接颈直径小于法兰盘外接圆、大于铰接槽根部宽度，一方面留出足够的轴向高度，让上部铰接点和底部安装面之间形成合理的力臂距离，避免外接摆杆摆动时和底座法兰发生运动干涉，另一方面圆柱颈的外圆面可作为装配找正基准，加工时一次装夹即可车削完成，保证各段同轴度。

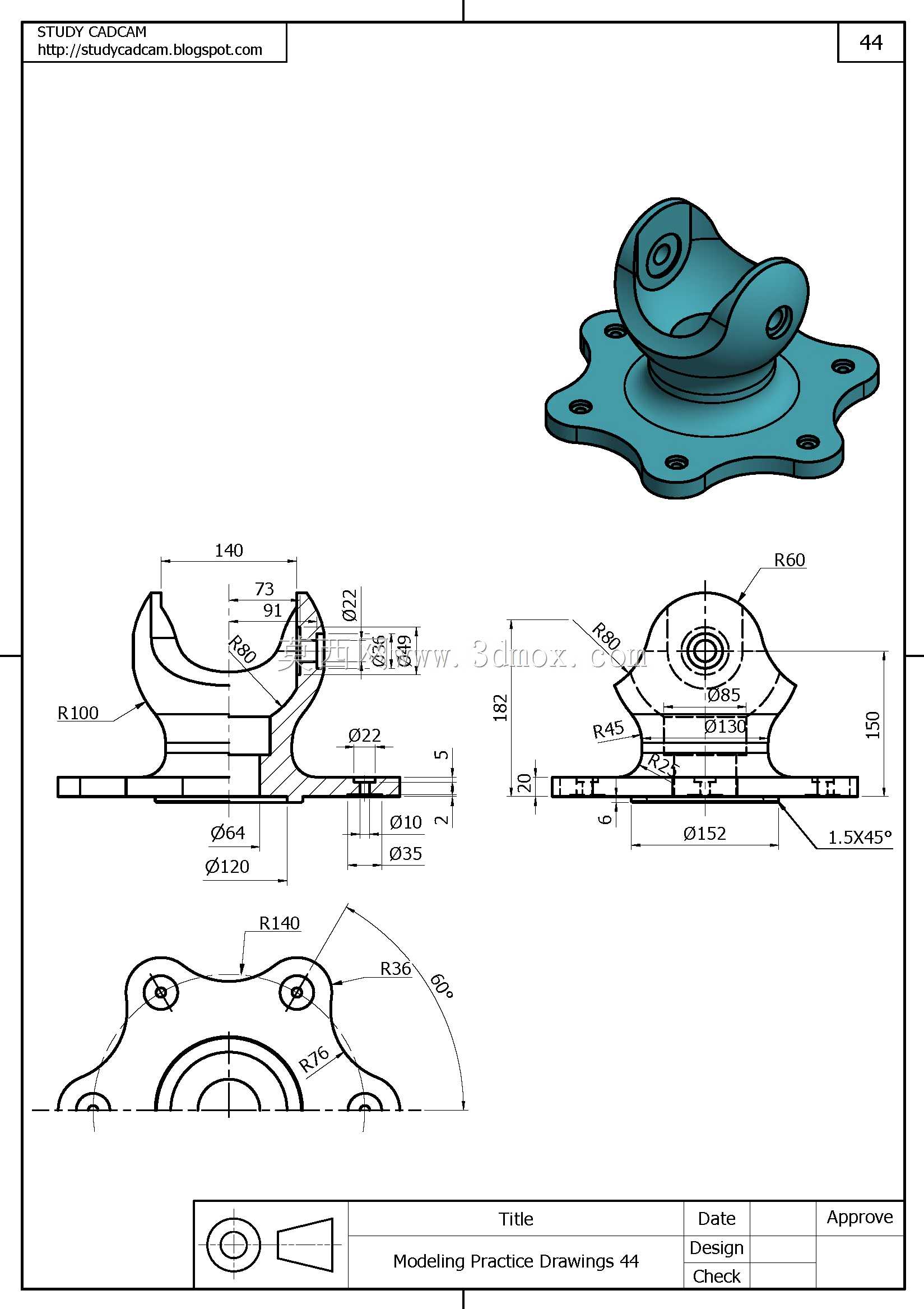

　　建模过程中先绘制底部法兰的2D轮廓草图，精准定义六个凸瓣的圆弧半径、内凹段的过渡曲线以及六个安装孔的中心圆直径，拉伸生成法兰基体后，在上表面草图绘制衔接颈与双耳叉的截面轮廓，双向拉伸得到叉体毛坯，随后对所有锐边进行倒圆角处理，铰接孔与安装孔均按照通孔特征生成，同时同步完成实体对应的2D工程图形绘制，将各视图投影、尺寸标注、公差要求关联到三维模型，后续修改某一处结构参数时，工程图可同步更新，避免二维图纸与三维实体出现尺寸偏差。

　　实际安装边界层面，法兰六个安装孔的中心圆直径决定了紧固件的分布范围，外接螺栓选用标准内六角圆柱头螺钉，螺钉头部沉入法兰上表面的沉孔内，保证法兰上表面无凸起，不会和上方摆动构件发生剐蹭。上部铰接槽的宽度、销轴孔的内径直接决定可匹配的外接零件端部尺寸，选型时需要确认被连接摆杆的端部厚度小于槽宽，销轴穿过叉耳与摆杆后两端加装开口销或轴用挡圈限位，防止工作过程中销轴轴向窜动脱出。零件整体高度方向的尺寸需要结合机构的运动行程核算，若铰接点过高会导致整体支撑刚性下降，过低则会限制摆杆的最大摆角，该结构的衔接颈高度经过运动仿真验证，摆杆在正负三十度摆动范围内，任何姿态下都不会触碰底部法兰与安装平面。

　　材质选用方面，常规工况下采用45号钢调质处理，表面做发黑防锈，若用于有耐腐蚀要求的工况可更换为不锈钢材质，叉耳铰接孔内可压入铜套或滚动轴承，降低销轴转动时的磨损量，长期运行后仅需更换衬套即可维护，无需更换整个支座，大幅降低设备后期维护成本。
