活塞式曲柄滑块传动机构装配

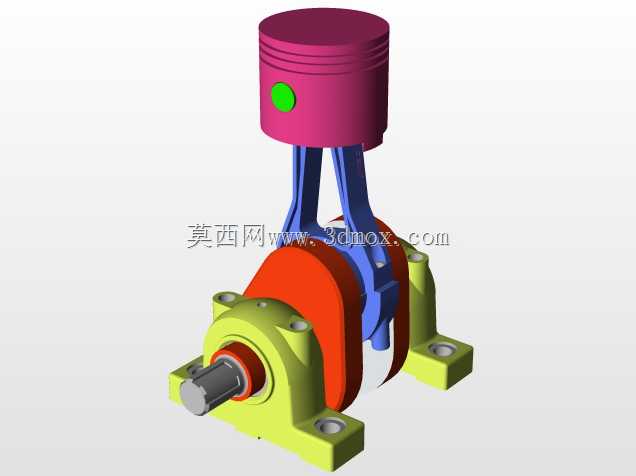

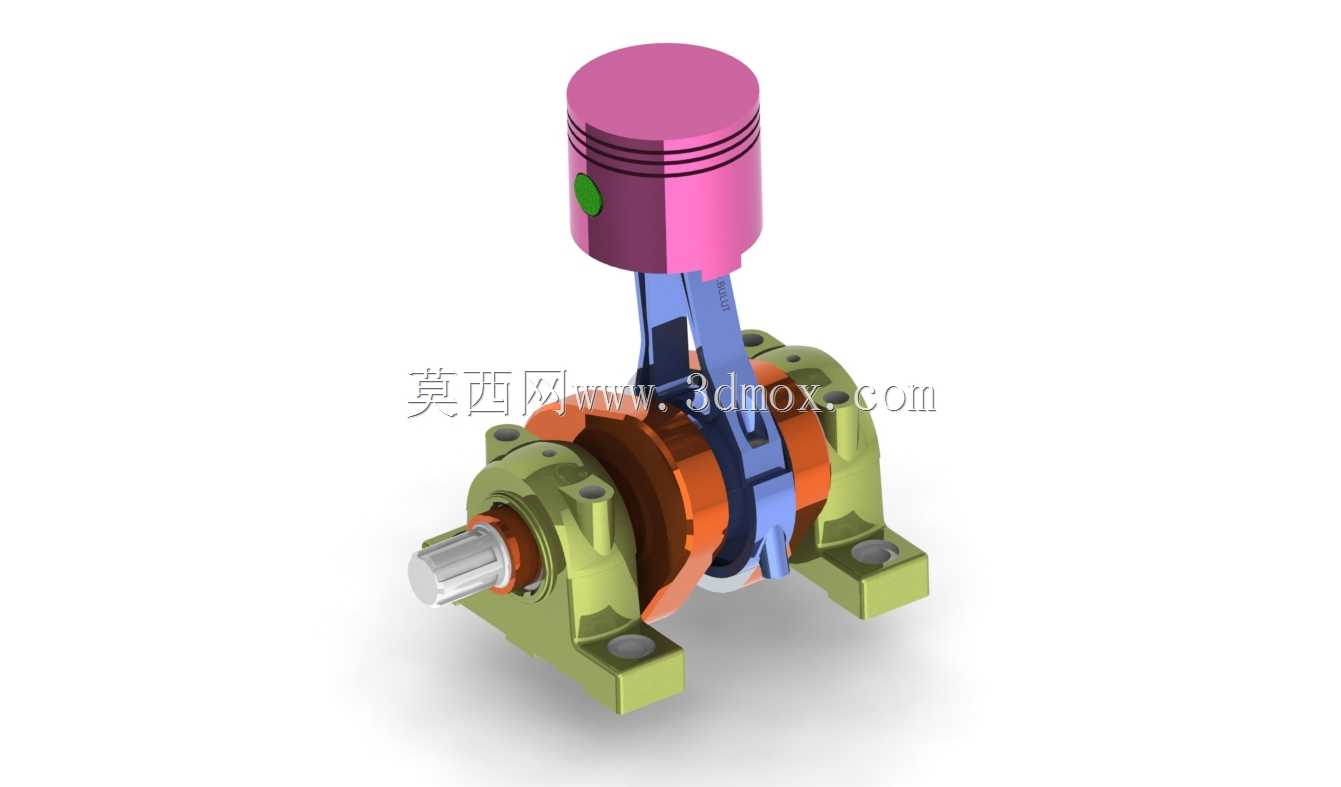

　　这套曲柄滑块机构以活塞往复运动与曲轴回转运动的相互转换为核心，是内燃机、往复泵、压缩机等设备中最基础也最典型的传动形式。模型完整呈现了活塞、连杆、曲轴、轴承座及安装底座等关键零件的装配关系，可用于机构运动原理演示、结构方案校核以及教学实训场景。

　　从实际用途来看，曲柄滑块机构承担着运动形式转换的任务：在发动机中，活塞承受燃气压力后通过连杆推动曲轴旋转，将直线往复运动转化为旋转扭矩输出；在柱塞泵或压缩机中，则反过来由曲轴带动连杆，驱动活塞完成抽吸、压缩介质的循环动作。该模型的结构布置贴近小型单缸动力设备的布局，活塞位于上部，连杆斜置连接，曲轴横向贯穿两侧支承，整体运动链清晰，便于观察死点位置、行程变化以及连杆摆角对传动性能的影响。

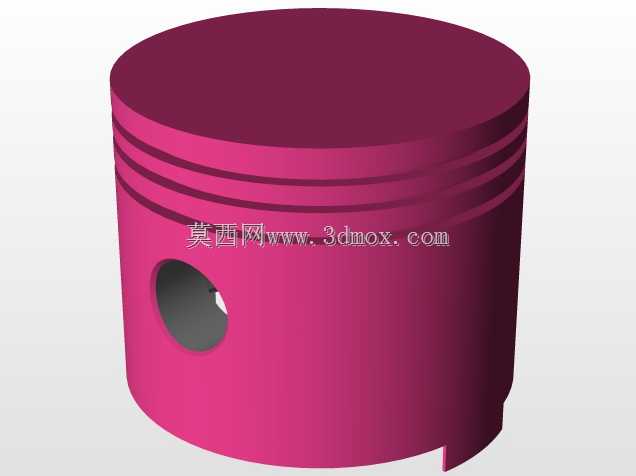

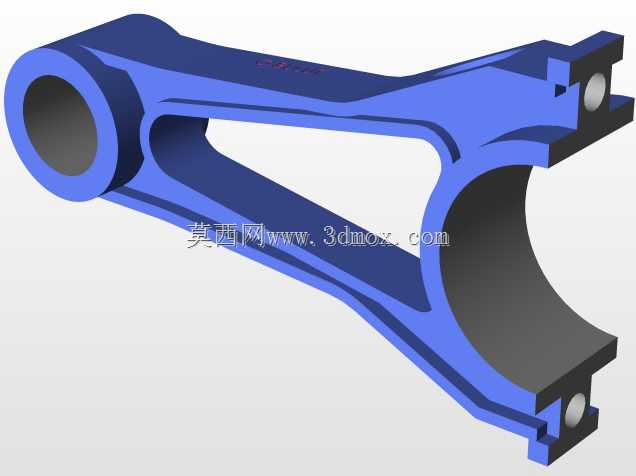

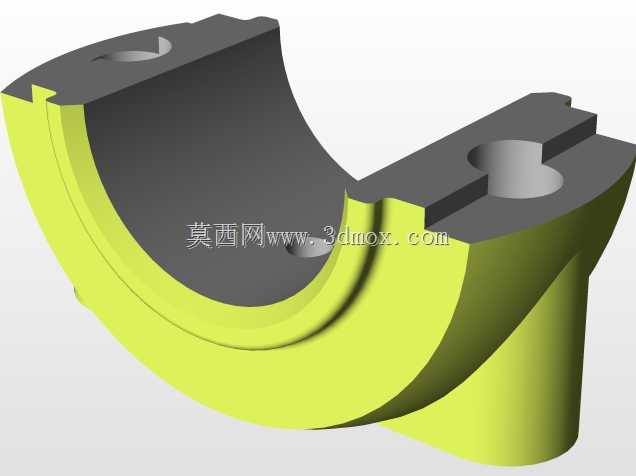

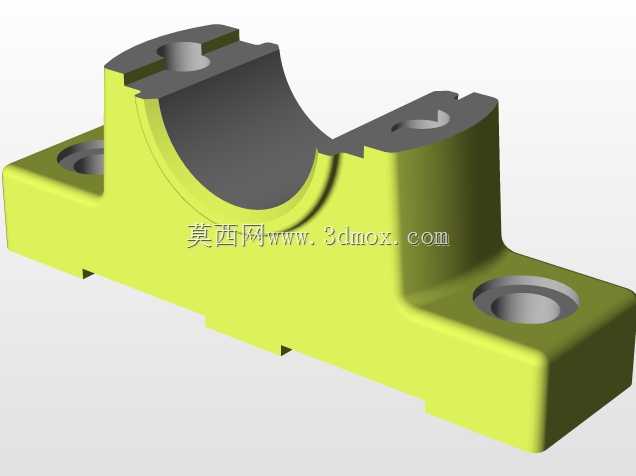

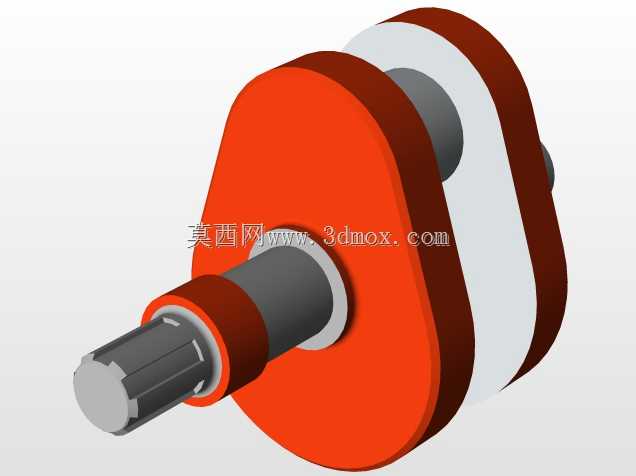

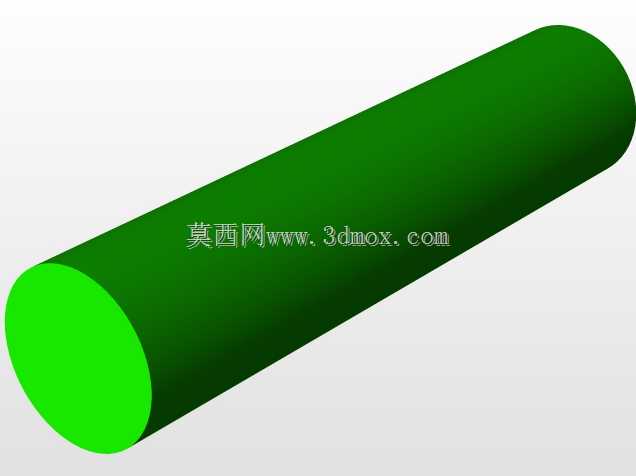

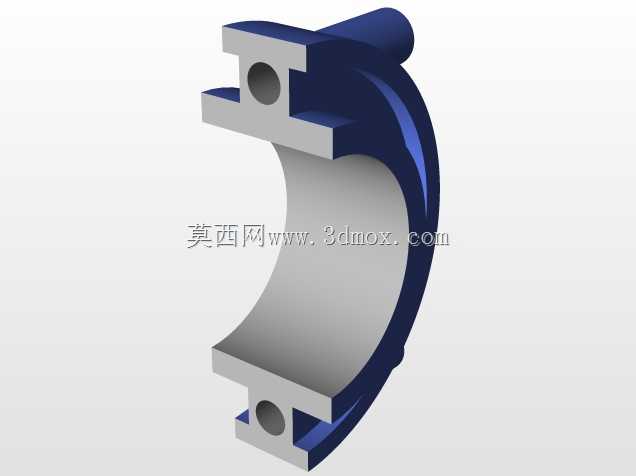

　　结构设计上，活塞采用圆柱筒体外形，顶部封闭并加工有环槽，用于安装活塞环以保证密封与刮油；活塞销孔贯穿销座，与连杆小头形成铰接。连杆作为传力中间件，杆身采用细长截面，小头通过活塞销与活塞连接，大头则与曲轴曲柄销配合，将活塞的上下往复动作转化为曲轴的连续回转。曲轴部分包含主轴颈、曲柄销和平衡配重结构，两侧由轴承座支承，轴承座固定在下方整体底座上，保证回转轴线稳定并承受交变载荷。底座带有安装孔和支撑肋板，既方便整机固定到机架或试验台，也提升了支承刚度，减少高速运转时的振动。

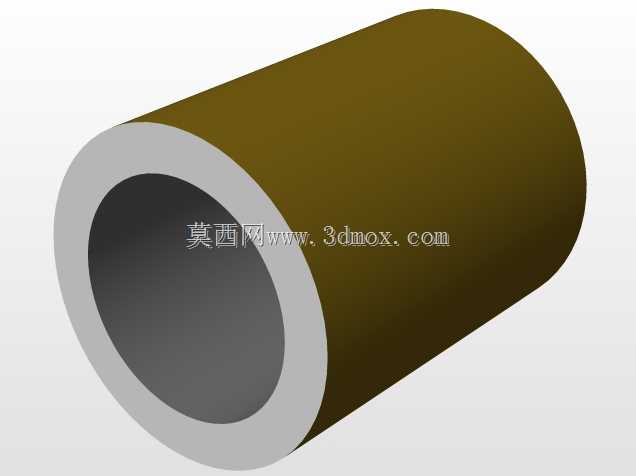

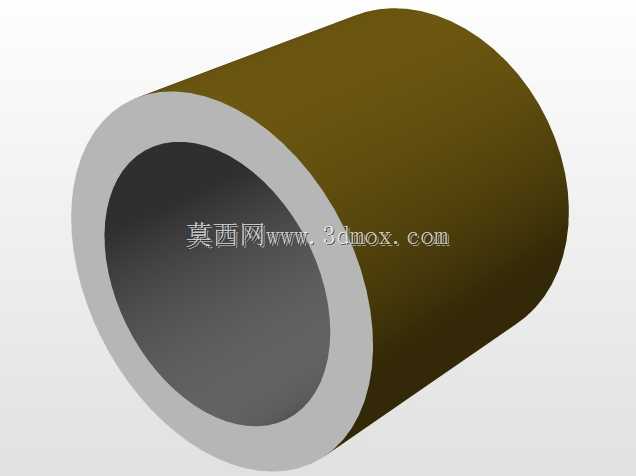

　　建模过程中需要重点保证几处配合关系：活塞与缸套之间为滑动配合，模型中活塞外圆与导向区域应保持合理间隙；活塞销与连杆小头、销座之间采用同轴铰接；连杆大头与曲柄销之间形成旋转副；曲轴主轴颈与轴承座孔同轴，并通过轴承实现回转支承。这些配合直接决定机构能否顺畅运动，若轴线偏移或配合过紧，会出现卡滞、磨损加剧甚至无法越过死点的问题。

　　外形与安装边界方面，机构整体呈立式布置，上部活塞为最高轮廓，下部底座为安装基准，曲轴沿水平方向伸出，可用于连接飞轮、带轮或其他动力输入输出部件。底座上的安装孔位置决定了整机在设备机架上的固定方式，设计时需预留活塞往复运动空间、连杆摆动空间以及曲轴旋转的径向包络空间，避免运动过程中与机架、护罩发生干涉。曲轴端部伸出位置还要考虑联轴器或带轮的装拆空间，轴承座外侧应留出润滑与维护操作位置。

　　从工程应用角度看，这类机构设计需要综合考虑行程、曲柄半径、连杆长度和压力角。曲柄半径决定活塞行程，连杆长度影响连杆摆角和侧向力：连杆过短会使摆角增大，活塞对缸壁的侧压力上升，磨损和振动随之增加；连杆过长则机构高度增加，结构不够紧凑。模型中各零件比例协调，能够直观反映曲柄半径与连杆长度之间的匹配关系。曲轴平衡块的设置用于抵消曲柄销和连杆大头旋转产生的离心惯性力，改善整机运转平稳性，这对高速往复机械尤为重要。

　　装配体还体现了典型的机械系统层级：活塞组件负责承受并传递轴向力，连杆组件负责双向传力并适应角度变化，曲轴组件负责输出回转运动，轴承座与底座则提供支承和安装基准。各零件之间通过铰接、旋转副和紧固连接组合在一起，形成完整的运动闭环。对于结构设计人员，该模型可用于检查运动包络、支承跨距、装配顺序和维修拆装路径；对于教学或原理验证场景，则能够清晰展示曲柄滑块如何实现直线运动与旋转运动之间的转换，以及各构件在不同相位下的受力和位置变化。

　　在细节处理上，活塞环槽、销座加强区、连杆大头剖分趋势、轴承座安装法兰、底座地脚孔等特征均有体现，这些结构并非单纯外观造型，而是与密封、润滑、承载、装配和固定密切相关。实际选型或改型时，还需结合载荷大小、转速、工作介质和润滑条件确定材料、轴承形式以及配合公差，但该三维装配模型已经把曲柄滑块机构的核心构成、运动关系和安装边界完整表达出来，可作为往复式动力机械与泵压设备结构设计的直观参考。
