槽轮间歇转位机构动作原理三维结构

　　这套三维结构围绕槽轮式间歇转位动作展开，核心表现的是主动拨盘与带径向槽从动轮之间的周期性啮合、脱离和锁定关系。工程现场中，这类机构常出现在需要步进送料、回转工位切换、分度盘转位、包装输送、装配转盘、胶片或纸带牵引等场景里。它不像连续回转传动那样始终保持动力连接，而是把输入轴的连续旋转转换成输出端一段转动、一段静止的节拍运动，因此特别适合要求执行机构在固定角度位置停留并完成加工、检测、装填或压合动作的设备。

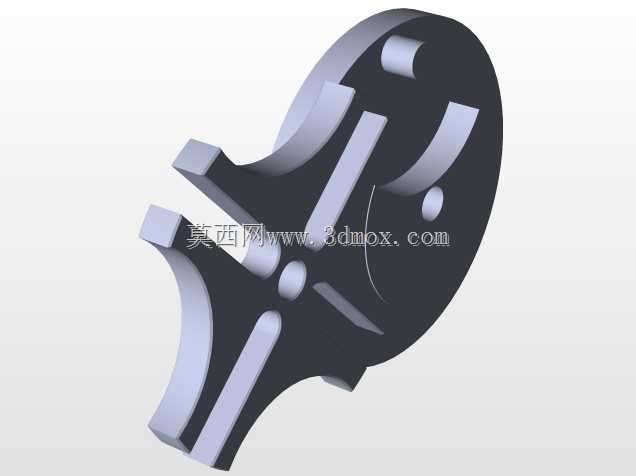

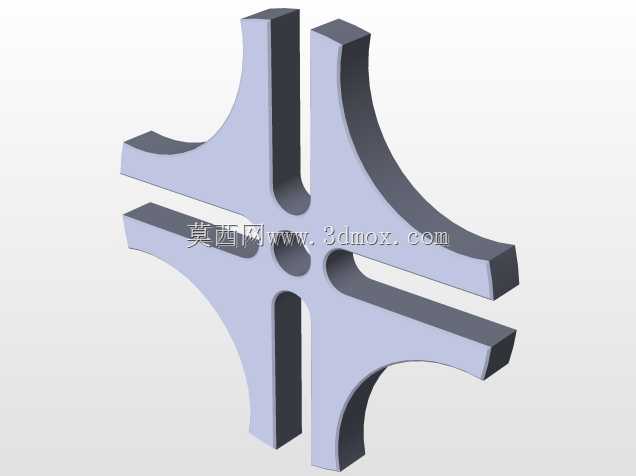

　　从结构组成看，模型重点呈现了从动槽轮的盘体、径向导槽、弧形锁止面以及主动侧拨销进入和退出槽道的配合关系。拨盘旋转时，拨销沿槽轮开口方向切入，推动槽轮转过设定角度；当拨销离开导槽后，槽轮外缘的凹圆弧与主动盘上的锁止凸弧贴合，使输出端在非转位阶段保持位置稳定。这个锁止细节很关键，若只考虑拨销推动而忽略圆弧约束，槽轮在停歇期可能因负载惯性或外部扰动产生角向漂移，进而影响工位定位精度。

　　设计这类机构时，首先要确定分度数，也就是输出盘一圈需要完成几次停歇。常见四槽结构对应每次九十度转位，六槽、八槽则分别对应六十度、四十五度的步进角。槽数越少，单次转位角度越大，从动件在运动阶段的角加速度峰值通常越明显，启动和退出瞬间的冲击也更突出；槽数增加后运动相对柔和，但转盘直径、导槽长度和整机占用空间会随之增大。实际选型不能只追求运动平稳，还要结合工位数量、夹具布置半径、输送节拍以及周边执行元件的安装空间综合判断。

　　拨销进入导槽的位置应尽量满足瞬时速度方向与导槽中心线一致，这样可以减小切入时的横向冲击。模型中槽口采用开放径向形式，便于拨销顺利导入，但槽壁与拨销之间需要保留合理间隙。间隙过小，制造误差和热变形会造成卡滞；间隙过大，拨销换向时会产生明显敲击，长期运行后槽口磨损加快，定位精度也会下降。工程图纸深化时，通常会在拨销外圆设置耐磨套，或采用可更换销柱，使维护时不必整体更换拨盘。

　　外形边界方面，槽轮盘径由槽数、中心距和拨销回转半径共同决定。布置时要保证拨销轨迹不与槽轮盘体、机架护罩或相邻工位夹具发生干涉，同时槽轮停歇位置的锁止弧需要有足够包角，不能为了压缩外形而缩短锁止段。输出轴端若连接多工位转盘，转盘上的夹具、工件和检测元件会形成较大转动惯量，槽轮承受的启停扭矩会明显增加，因此轴径、键连接和支撑轴承都要按冲击载荷校核，而不能按普通匀速回转工况简单估算。

　　在自动化设备里，槽轮机构的优势在于机械结构本身就能产生固定节拍，运动关系明确，不需要复杂控制程序即可实现可靠分度。它与凸轮分割器、伺服转台相比，结构更直观，成本更低，适合节拍固定、负载适中、定位重复精度要求不是极高的场合。其不足也同样明显：转位规律由几何形状决定，后期调整节拍和角度不方便，高速时冲击和噪声较明显，磨损后需要通过更换零件恢复精度。

　　建模过程中，应先建立两轴中心距和拨销轨迹，再按分度数生成槽轮径向槽与锁止弧，随后检查拨销在进入、啮合中点、退出三个关键位置的接触状态。运动验证时要重点观察槽轮角速度从零上升、达到峰值再回到零的过程，以及停歇期锁止弧是否完全贴合。对于需要与送料爪、压头、检测探针联动的设备，还应把槽轮输出角位移映射到整机时序中，确认其他执行元件只在槽轮完全停歇后动作，避免转位未结束就开始加工而造成碰撞。

　　该结构对理解间歇传动非常有价值：它把连续动力、步进输出和机械定位整合在一对紧凑配合的盘类零件中，既体现了几何轨迹对运动规律的决定作用，也反映出冲击、惯性、磨损和安装边界在机构设计中的实际约束。
