家用手动柑橘榨汁器结构造型

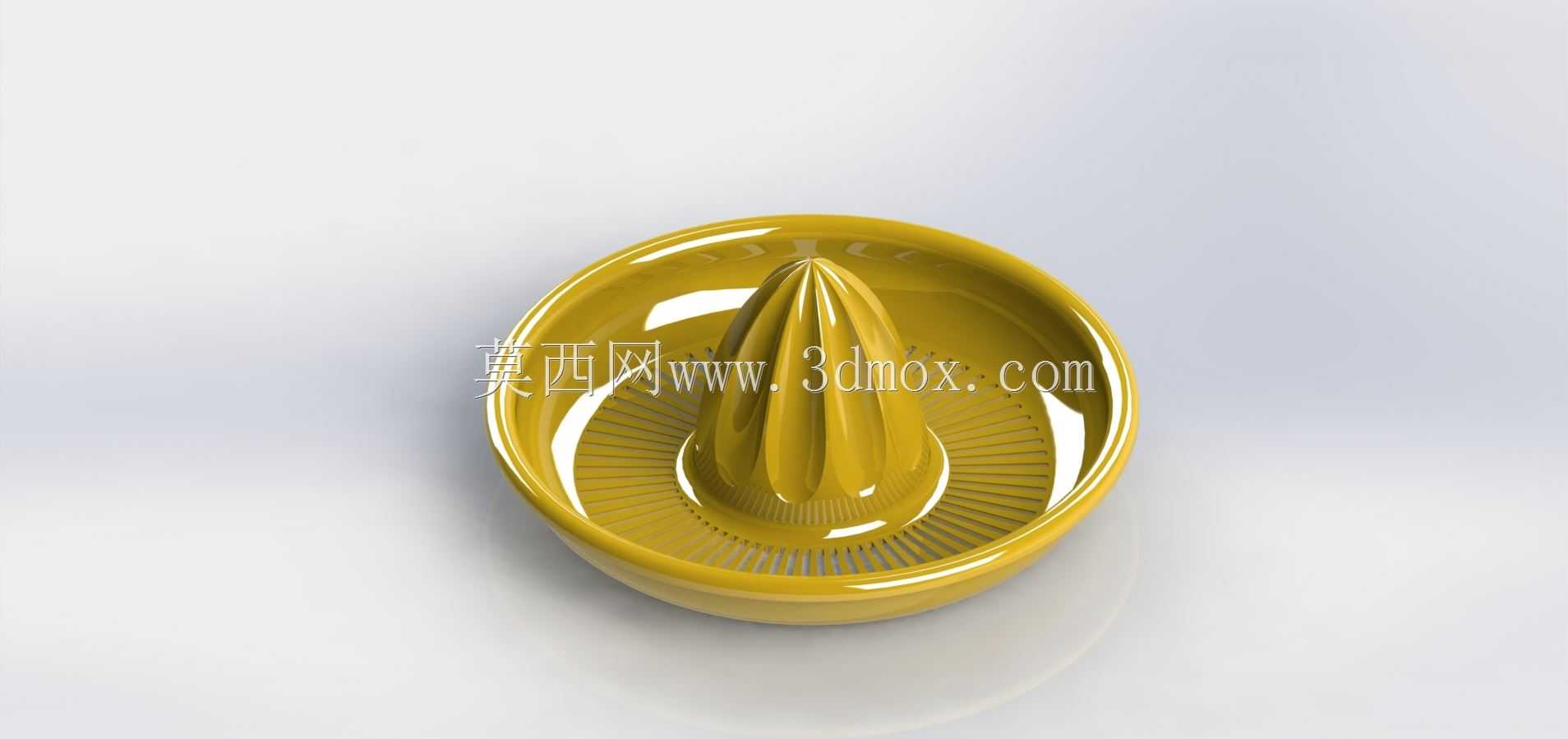

　　该造型围绕家庭厨房中小体积柑橘类水果的取汁需求展开，整体采用一体盘式结构，将承托、导流、过滤、挤压和集汁功能集中在同一塑料件上。器具中心设置锥形凸棱，使用时将切开的柠檬、橙子或青柠倒扣在锥头上，通过手部旋转并下压，果肉受锥面棱筋剪切和挤压，汁液沿锥面流向外围环形盘腔。锥头周围布置细密径向筋条与漏汁槽，果籽、粗纤维和大块果肉被拦截在盘面上方，汁液则通过槽缝汇入低位区域，减少倒出时夹带残渣的问题。

　　从实际使用场景看，这类器具不需要电机、刀具或复杂传动件，适合吧台、早餐区、餐饮备料台以及家庭厨房短时少量榨汁。与电动榨汁机相比，它的优势在于清洗路径简单、无电气密封要求、操作噪音低，且占用台面空间小。设计时需要兼顾手部施力和水果接触稳定性：锥形头部不能过于尖锐，以免切入果皮后造成阻滞；棱筋高度和间距也要匹配柑橘果肉囊胞尺寸，过密会使纤维堵塞，过疏则挤压不充分。盘面外缘采用连续上扬的环形壁，能够在旋转按压时限制汁液外溅，同时为手掌提供握持边界。

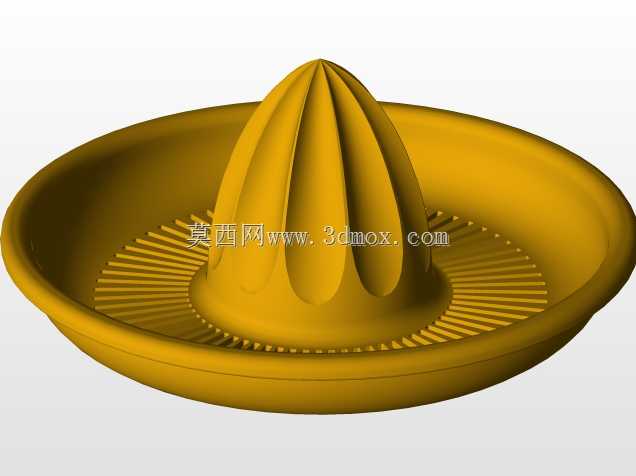

　　结构建模的重点在于回转主体与放射特征的协调。中心锥头可看作变直径曲面，根部直径较大以承受下压弯矩，顶部收窄便于对准半颗水果；锥面多条凸起筋条沿母线分布，既增加摩擦，也形成局部高压区。外围滤汁区由浅槽和径向隔板组成，隔板承担支撑果肉的作用，槽底保持向集汁侧倾斜，使液体在重力作用下快速离开挤压区。盘体底部需要留出平稳放置的接触环面，避免在湿滑台面上因单侧用力而倾翻；侧壁厚度应遵循塑料注塑件的均匀过渡原则，在锥根、盘底和外缘翻边处避免突变厚壁，降低缩痕和内应力风险。

　　外形边界以圆盘状轮廓为主，适合放置在普通餐盘旁边或水槽附近操作。安装关系并不涉及机械紧固，但其放置面直径、盘体高度和锥头高度构成了主要使用边界：底部支撑环需提供足够抗倾覆面积，盘壁高度要能容纳一次挤压产生的汁液，锥头高出盘面的尺寸则应适配常见柑橘半果的深度。倒汁口可通过盘缘局部收尖或压低形成，模型中应保证该区域与内部槽底平顺连接，避免汁液在环形槽内滞留。

　　材料取向偏向食品接触级热塑性塑料，表面光滑、圆角连续，便于冲洗并减少果肉残留。造型上采用明亮釉面效果，有利于呈现曲面高光和脱模方向，但工程设计时仍需关注拔模斜度、加强筋根部圆角以及壁厚一致性。锥头与盘底交汇处是受力最集中的区域，需通过圆滑过渡和适当加强结构分散载荷；滤槽宽度则要在拦截果籽与便于清洗之间取得平衡。整体没有活动装配关系，却通过曲面、筋位和流道组织实现完整榨汁流程，适合作为厨房小器具结构设计、注塑件造型练习以及食品用具人机分析的参考案例。
