弯臂式带键槽螺纹端操纵摇杆

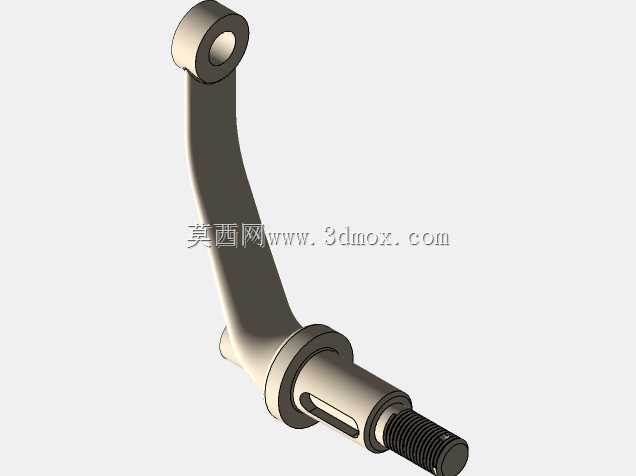

　　该操纵摇杆属于手动机械操控系统里的力传递执行构件，常见于小型农用机械变速机构、工业台架换挡单元、轻型工程机械驻车操控回路以及非标设备的手动离合控制工位，核心作用是把操作人员施加在摆臂端的扳动扭矩，通过轴段传递到末端连接的拨叉、拉杆或者阀杆部件，完成档位切换、离合接合、油路通断这类需要人工介入的机械动作。从结构布局来看，构件整体分为弯形摆臂、轴身定位段、键槽传动段、外螺纹锁紧段四个功能区域，摆臂顶端加工出同轴通孔，用来套装销轴或者连接操纵拉杆，通孔内壁预留了足够的配合公差，在往复摆动过程中可以抵消小幅度的安装对位偏差，避免运动卡滞。弯臂的曲率走向并非随意设计，建模阶段需要优先校核扳动全行程里的运动包络空间，

　　确保摆臂从最低位扳动到最高位的全过程中，不会和周边的机壳、护板、相邻管线发生干涉，同时弯臂的力臂长度经过匹配，操作人员只需要施加常规的手部握力，就能在轴端输出足够驱动负载的扭矩，兼顾操作省力性和结构紧凑性。轴身位置设置了两级环形凸台，这部分结构的作用是作为轴向安装定位面，装配时凸台端面直接贴合设备箱体的轴承座端面或者衬套端面，既可以限制摇杆的轴向窜动量，也能承担摆动过程中产生的径向载荷，凸台的外径和厚度根据轴径比例设定，避免局部应力集中导致长期交变载荷下出现断裂。键槽传动段开设在凸台侧方的轴颈位置，平键嵌入键槽之后，可以和配套的传动套、拨叉座形成周向固定，保证摆臂的角位移可以无间隙传递到下游执行部件，不会出现空程转角，键槽的宽度、

　　深度以及和轴中心线的对称度都按照通用机械传动公差设定，适配标准平键的选型装配。轴段末端加工出外螺纹结构，装配完成后可以搭配锁紧螺母、止动垫圈，把整套摇杆组件轴向锁死在箱体安装位上，防止设备运行过程中振动导致构件松脱，螺纹段的长度预留了足够的调节余量，可适配不同厚度的安装隔板或者密封垫片。外形尺寸方面，摆臂顶端孔中心到轴身中心线的垂直力臂长度按照常规手动操控的人机工程范围设定，轴身各段直径依次递进，螺纹段公称直径小于相邻轴颈，方便装配时从箱体一侧直接穿入安装孔，不需要额外拆解周边部件。安装边界上，该摇杆的穿轴路径需要保证轴段和箱体安装孔保持同轴，两端凸台之间的距离对应箱体壁的安装厚度，摆臂摆动的扇形区域内需要预留出无障碍物的操作空间，

　　顶端连接孔的销轴安装方向和轴身轴线保持空间垂直，确保拉杆拉动过程中不会出现别劲现象。建模过程中所有回转面均保持同轴度约束，弯臂和轴身的衔接位置做了平滑过渡圆角，消除热处理和受力过程中的应力集中隐患，整体结构没有多余的冗余特征，在满足操纵强度要求的前提下尽可能控制构件自重，既适合整机装配时的零件选型参考，也可以作为手动操控机构设计的典型样件，用于校核操纵行程、力臂扭矩匹配以及安装空间布局。
