长摆臂式操纵连杆传动铰支座

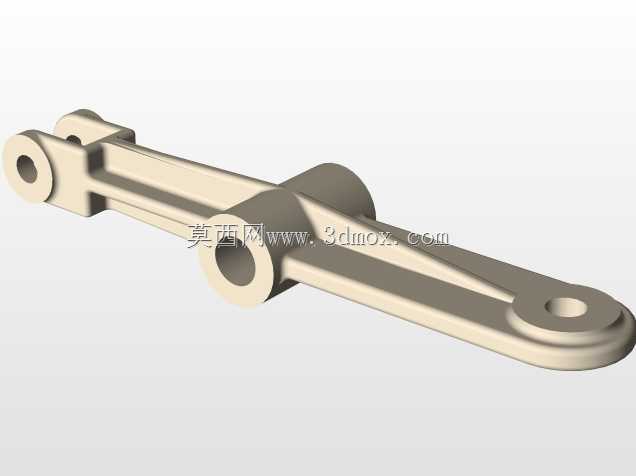

　　该零件属于长摆臂式操纵连杆，在整机中承担人工操作力传递、运动方向转换和执行机构联动的作用。结构主体为一根细长承力臂，臂身沿长度方向设置加强筋，两端及中部布置多个同轴或交错轴孔，用于销轴连接、支座铰接和联动杆件安装。此类构件常见于行走机械操纵系统、小型设备控制机构、制动或离合联动装置中，操作者通过端部连接的手柄或拉杆带动摆臂绕主铰点转动，再由其余孔位将位移和力传递到下游执行件。

　　从受力路径看，操纵动作产生的载荷首先进入端部连接孔，经长臂截面传递至中部主铰孔，再分配到另一侧联动孔。长臂虽然有利于获得较大杠杆比，但也会使弯曲力矩随跨度增加，因此臂体没有采用简单平板结构，而是在两侧形成凸起筋条，使截面高度增加、中性轴附近材料减少，在控制重量的同时提高抗弯刚度。各孔位周围保留较厚圆柱凸台，凸台既为销轴提供足够支承宽度，也能缓解孔边应力集中，避免频繁摆动后出现孔口椭圆化或裂纹。

　　建模时需要重点保证孔系之间的中心距、轴线平行度和端面贴合关系。主铰孔通常作为装配基准，销轴穿过该孔后将构件固定在机架支座上；两端小孔分别连接输入件和输出件，孔距误差会直接转化为操纵行程误差。若中心距偏大，机构可能出现空行程增加、到位迟滞；若中心距偏小，则可能造成干涉、卡滞或预紧过度。臂身宽度、凸台外径和孔壁厚度应根据销轴直径、传递载荷及允许磨损量协调确定，不能只按外观比例拉伸成型。

　　外形尺寸方面，该件呈狭长布置，长度方向是最主要的安装边界。装配校核时应围绕主铰点建立旋转包络，检查摆臂在全行程范围内与机架、护罩、相邻拉杆以及紧固件之间的间隙。长臂端部运动轨迹半径较大，即使静止状态下空间充足，转动后也可能贴近周边部件，因此三维布局中应按极限角度分别复核。孔端凸台高出臂面，销轴、开口销、挡圈或锁紧螺母也会占用轴向空间，这些附件不能遗漏在干涉检查之外。

　　实际用途决定了该件既要传递拉力，也要承受反复换向带来的冲击。操纵系统往往存在频繁点动、快速回位和侧向偏载，孔与销轴之间会形成持续微动磨损。设计中可在铰孔处压入衬套，或在凸台端面预留耐磨垫片位置，使磨损集中在可更换件上，保护主体臂身。臂体若采用铸造工艺，应注意筋条与凸台交接处的圆角过渡，减少缩松和应力集中；若采用板材焊接或铣削成型，则需控制焊接变形或加工后孔系位置精度。

　　结构细节上，长筋沿受力方向连续延伸，能够提高臂体在操纵平面内的抗弯能力；端部圆头与孔凸台整合，使轮廓平滑，避免尖角在振动工况下形成疲劳源。中部较大的铰孔凸台承担支点反力，其外径明显大于臂身宽度，说明该区域是载荷交换核心。两侧小孔直径较小，适合连接轻载拉杆或小销轴，孔位错开布置可在有限臂长内实现多杆件联动。

　　在三维建模过程中，可先绘制臂身中心线和各孔位草图，确定杠杆比与运动关系，再生成主体轮廓和加强筋。凸台、孔口倒角、过渡圆角应在实体阶段统一处理，避免后期装配时出现边线干涉。工程图输出时，除标注总长、孔距、孔径和凸台高度外，还应明确关键孔轴线的平行度、端面垂直度以及安装面粗糙度。对于需要后加工的铸坯，孔位可预留加工余量，并在模型中区分毛坯面与机加工面，便于工艺人员理解制造流程。

　　该构件的设计核心不是复杂曲面，而是清晰的力流、可靠的铰接和稳定的行程传递。合理的筋板布置可以减轻长臂颤振，充足的孔壁厚度可以延长铰接寿命，准确的孔系位置则保证操纵机构在整个摆动范围内动作平顺、回位明确。
