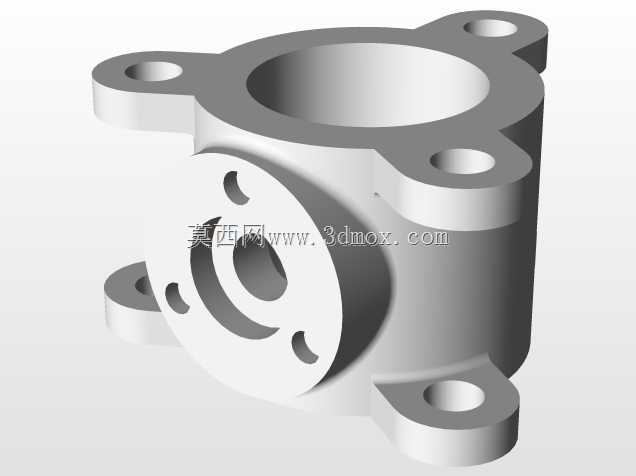

这个壳体零件在泵阀、小型流体回路和紧凑型动力单元里比较常见,主体采用直立筒腔结构,顶部敞开形成主容纳空间,可容纳叶轮、阀芯、轴套或密封组件;侧向伸出带均布小孔的圆形接口,用于对接管路、端盖或相邻功能模块。上下两组带孔耳座沿主体外轮廓延展,耳座孔位围绕主腔体分布,装配时可通过螺栓把壳体固定在机架、底板或配对法兰上,耳座与筒壁之间做了加宽过渡,既降低局部应力集中,也让拧紧螺栓时的载荷更均匀地传到主体壁面。
建模时先确定主腔内径、外壁厚度和总高,再以主腔轴线为基准布置侧向接口轴线,保证两条流道或装配轴线的相交位置准确。侧向法兰端面上的小孔采用圆周阵列处理,孔数、孔距和端面凸台高度需要与配套端盖一致;顶部和底部耳座不能只做成简单薄片,应保留足够厚度,并在耳座与圆筒交接处设置圆角或加强过渡,避免铸件凝固、数控加工和实际承压时出现薄弱区。
从安装边界看,外形占用空间主要由主筒直径、侧向法兰外伸长度以及耳座最外轮廓决定。布置设备时,侧向接口前方要预留管路拆装和扳手操作空间,顶部开口上方需留出放入内部零件、压装密封件或检修的距离;耳座孔所在平面应与安装基准面贴合,若底板平面度不足,螺栓强制锁紧会使壳体变形,进而影响内腔同轴度和侧口密封。
壁厚设计需要兼顾成型与刚度。内腔较深时,侧壁不宜过薄,否则加工夹持和承压工作时容易产生弹性变形;外壁也不必盲目加厚,重点在法兰端面、耳座根部和接口相交区域补厚。侧向接口与主筒相交处是流道转折和结构承载的关键位置,三维造型中应保证相交面连续,圆角半径过渡平滑,这对铸造充型、减少涡流以及提高密封可靠性都有实际意义。
端面密封面通常需要后续机加工,因此模型中应体现凸台、止口或平整法兰面,便于工程图中标注粗糙度、平面度和孔位公差。主腔与侧口若存在配合关系,还应控制轴线垂直度、同轴度以及端面到轴线的距离。耳座安装孔可设计为通孔或沉孔,取决于螺栓规格和装配空间;当设备振动较明显时,耳座下方可增加垫圈接触区,避免局部压伤。
在流体设备中,这类壳体不仅是外部防护件,更是决定流道走向、部件定位和整机安装方式的核心结构。主腔承担容纳与支撑作用,侧口承担输入或输出连接,耳座承担固定与定位,三者在一个铸件或加工件上集成,可减少管路弯头和额外支架,使整机结构更紧凑。三维检查时应重点核对内腔是否与侧口顺畅连通、法兰孔是否与标准件匹配、耳座孔是否避开内部腔壁,以及装配后螺栓、接头和旋转部件之间是否存在干涉。
