开口夹紧铰接联动支座机械结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649584
  • 开口夹紧铰接联动支座机械结构

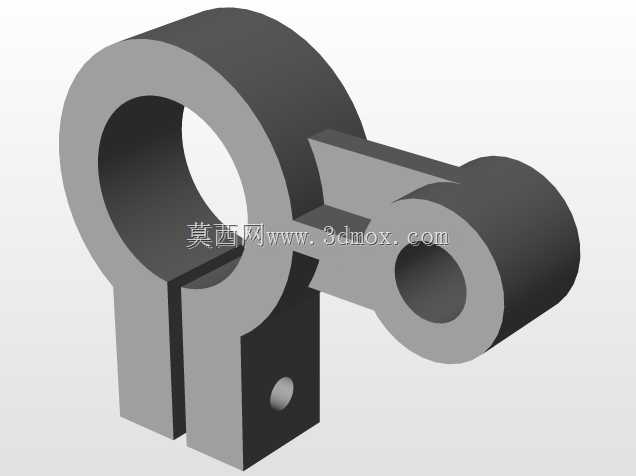

  该构件属于典型的夹紧联动类机械支座,整体由大直径开口夹箍、纵向锁紧支耳、横向连接臂以及末端铰接套筒四个功能区段组合而成,在轻工输送线、工装夹具台、小型可调支撑机构、连杆传动模组中十分常见。实际工况下,大端的开口环套会穿入固定导向光轴或者设备立柱,环体下方开出贯通的收缩缝,缝两侧延伸出带安装孔的锁紧支耳,当紧固件穿过支耳孔拧紧时,开口环的内孔直径会产生微量弹性收缩,从而抱紧穿过内孔的轴件,实现整个构件在轴向上任意位置的锁止固定,相比整环固定式支座,这种开口夹紧结构不需要在轴身上加工定位卡槽或者销孔,调整工位时松开紧固件即可沿轴滑动移位,对位完成后直接锁紧,现场调试的灵活度很高。

  从受力传递路径来看,大端夹箍承担整机的主承载与定位功能,环体内孔与被夹持轴件采用小间隙配合,建模时需要严格控制内孔的圆柱度公差,环体的壁厚取值兼顾夹紧变形量与结构刚性:壁厚过薄时锁紧后环体容易产生塑性形变,反复松夹后抱紧力衰减明显;壁厚过大则拧紧支耳时需要的锁紧力矩过高,开口缝的收缩量不足,无法提供足够的摩擦抱紧力。开口缝的宽度在建模阶段预留0.3~0.8mm的间隙,既保证自由状态下环体可以顺畅套入轴件,也避免锁紧时缝两侧端面提前贴死、无法继续收缩施压。下方延伸的两支锁紧支耳上加工同轴通孔,孔位中心与开口缝的对称面重合,保证紧固件拧紧时两侧支耳受力均匀,不会出现单侧偏载导致环体内孔局部抱轴、划伤轴面的问题。

  横向伸出的连接臂采用变截面过渡设计,从大夹箍侧壁向外延伸时根部做了加厚圆角处理,避免悬臂受载时在衔接位置产生应力集中断裂。臂身的截面高度根据末端负载设定,在满足抗弯强度的前提下适当削减非受力侧的材料厚度,降低整个构件的整体重量。末端的铰接套筒为完整的闭环筒状结构,内孔用于穿入铰接销轴或者小直径转轴,外部圆柱面可以和配套的摆杆、连杆、调节拨叉等零件形成转动副,工作时大端夹箍固定在主立柱上,末端套筒连接的活动构件可以绕销轴完成小角度摆动,横向臂的长度直接决定了铰接点相对于主夹持轴的中心距,这个尺寸是机构运动校核的核心参数:中心距过长会让悬臂端的挠曲变形量增大,受冲击载荷时臂身容易颤振;中心距过短则会限制相连连杆的摆动行程,无法满足机构的动作范围要求。建模时需要同步校验两个孔系的中心距公差、平行度公差,保证大端夹持轴与末端铰接销轴的轴线处于平行状态,避免装配后连杆运动出现卡滞、别劲的情况。

  安装边界方面,大端夹箍的外圆直径决定了构件在立柱上安装后径向占用的空间,布置周边管线、相邻零件时需要预留出扳手操作空间,尤其是下方锁紧支耳的紧固件位置,要留出足够的拧动空间,避免装配后工具无法伸入锁紧。末端套筒的轴向长度要和配套铰接件的宽度匹配,套筒两端面可以根据装配需求加装止推垫片,控制铰接件的轴向窜动量。整个构件的棱边位置除了配合面之外都做了倒角处理,既去除加工毛刺,也避免装配调试时划伤操作人员。这类夹紧铰接支座常被用在设备的可调限位挡架、传感器安装支架、连杆张紧调节机构上,一套结构同时实现主机定位与活动构件铰接两个功能,省去了额外拼接多个支座零件的装配工作量,结构紧凑且装调效率高。
