双铰耳一体式铰接支座机械构件

项目分类:通用机械零部件 发布时间:2022-06-09 ID:649582
  • 双铰耳一体式铰接支座机械构件

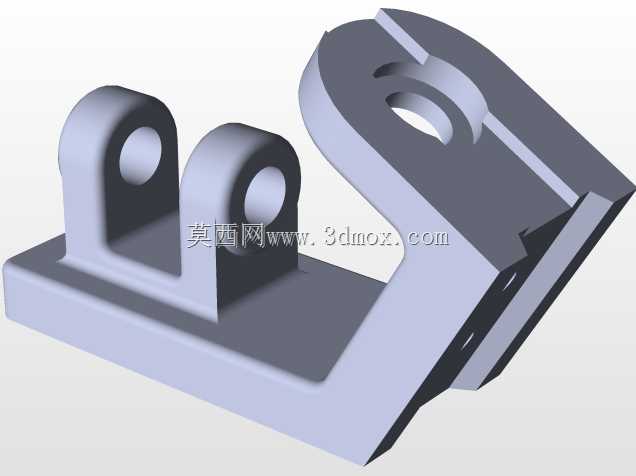

  该铰接支座类构件在工程现场多用于需要实现小幅摆动、转动补偿的连接点位,常见于轻载连杆机构、工装夹具摆臂、小型设备门体铰链、输送线挡停摆杆以及手动操作机构的根部支撑位置。构件底部为整块平直安装底板,底板上预留沉头通孔,可直接通过内六角螺栓贴合固定在设备台面、型材框架或焊接基板上,安装时底板底面作为整个零件的定位基准,装配前需清理结合面的焊渣与毛刺,保证支撑面无翘曲,避免螺栓锁紧后铰耳孔位出现别劲现象。

  从结构布局来看,底板一侧竖立两块平行布置的带孔铰耳,两块铰耳同轴加工通孔,孔内可穿入铰接销轴,用来连接外部摆杆、连杆或活动压臂,双铰耳的跨距为被连接件提供了双侧支撑,相比单耳铰接形式,销轴受力由悬臂状态变为简支状态,销轴的弯曲应力大幅降低,长期往复摆动时不易出现销轴弯折、耳板单侧外翻的故障。铰耳根部与底板之间设置了大圆角过渡,没有尖锐应力集中棱边,在摆臂承受侧向冲击或频繁启停换向时,圆角区域可以分散交变应力,避免耳板根部从底板位置撕裂。

  构件另一端延伸出带弧形轮廓的悬臂连接段,该段同样开设同轴通孔,可作为第二处铰接点位,让整个支座同时承担两处活动构件的中间转接作用,弧形外轮廓是在建模阶段通过运动包络校核后切除多余材料得到的,既避让了摆臂转动过程中的运动轨迹,防止活动件在极限摆角下与支座本体发生磕碰,又尽可能去除了非承载区域的冗余料厚,在不降低整体刚性的前提下控制零件自重。悬臂段与底板衔接的位置做了斜向加强肋结构,肋板同时连接底板顶面与悬臂侧壁,弥补了悬臂结构根部抗弯截面不足的问题,当悬臂端孔位承受径向载荷时,加强肋可以将载荷直接传递到底板安装面,减少悬臂段的挠曲变形。

  建模过程中首先以底板底面为基准建立草图,拉伸生成基础底板实体,随后分别绘制双铰耳与悬臂段的截面轮廓,同步拉伸后对所有铰接孔执行同轴度约束,保证三处孔位的轴线平行度符合装配要求。铰耳内孔根据使用场景可设置为光孔直接穿销轴,也可在后期加工时压入自润滑铜套,降低往复摆动时的磨损量,铜套压装后需保证内孔与销轴的配合间隙控制在动配合区间,既不能间隙过大导致摆臂晃动,也不能过紧造成转动卡滞。底板上的安装孔位间距需匹配现场常用的铝型材槽距或设备台面预留螺孔,孔口做沉孔处理,让螺栓头完全沉入板面以下,不会凸出底板底面影响安装贴合度。

  实际选型使用时,需先核算铰接点位的最大径向载荷与摆角范围,根据耳板厚度、孔轴配合长度校核耳板的挤压强度,同时校验销轴的抗剪与抗弯承载力;如果机构摆动频率较高,可在铰耳侧面预留油嘴孔,定期向铰接孔内注入润滑脂,减缓接触面磨损。整个构件的所有棱边除配合面外均做倒角处理,去除加工锐边,装配和检修时不会划伤操作人员,零件整体结构紧凑,没有复杂的异形曲面,常规三轴数控铣削或者铸造成型后二次精加工孔位即可完成生产,加工工艺性良好,适合小批量定制设备的机构配套使用。
