三法兰Y型流体管路转向连接构件

　　在化工流体输送、市政给排水管网、暖通空调循环管路以及中小型工业制程管线的布设作业里，经常会遇到单路输入分流为两路输出、或是两路介质汇流后统一输送的转向需求，普通的直角弯头、直通三通要么接口朝向无法匹配现场已有的设备接口方位，要么法兰对接面的角度偏差会让管路安装时产生强行对口的附加应力，这款三法兰Y型弯通管路构件正是针对这类非正交管路对接场景开发的实体结构。从现场布设的实际约束来看，很多老旧厂区技改项目里，泵组出口、罐体侧壁接口或是换热设备的接管方位在前期基建时就已经固定，后期新增支路时如果采用标准冲压三通搭配多段弯头拼接，不仅会多出两道法兰密封面，提升介质泄漏的风险点，拼接后的管路累计长度也往往会超出预留的安装空间，

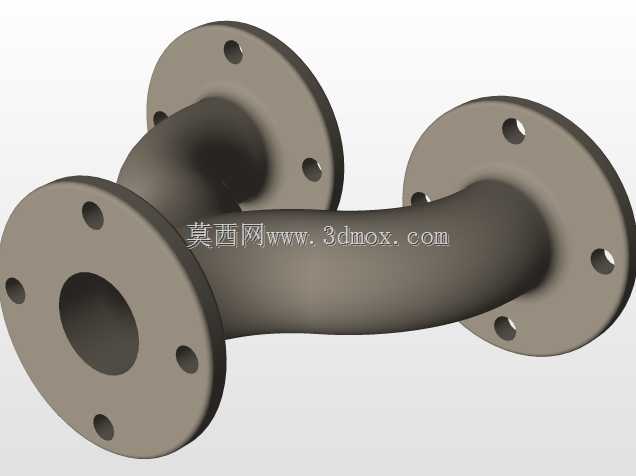

　　强行裁切管道又会破坏管路的同心度，运行时介质在多段弯折的腔体内反复折流，局部阻力系数大幅升高，泵组的输送能耗会出现不必要的损耗。这款一体成型的Y型弯通把三段弯折流道整合在同一个铸件本体内部，三个连接端全部采用标准凸面法兰结构，法兰盘上沿圆周均匀分布螺栓过孔，现场对接时不需要额外搭配转向弯头，直接将三片法兰分别和对应设备、管路的配对法兰对齐，穿入螺栓后按对角线顺序逐级拧紧即可完成装配，法兰密封面的凸起结构可以适配非金属平垫片或是金属缠绕垫片，在常规水、低压油气、温和工业介质的输送工况下都能保证密封可靠性。从结构设计的底层逻辑出发，建模时首先要锚定三个法兰端面的空间方位，三个接口的轴线并非处于同一正交平面，

　　其中两个接口朝向近似平行的布设方向，第三个接口从弯管主体的侧方斜向引出，流道的弯折段全部采用大曲率圆弧过渡，没有直角转折的死区，介质在腔体内流动时不会出现局部流速骤降的滞留区，对于含有少量微小固体颗粒的流体工况，也能减少颗粒在管壁拐角处沉积结垢的概率。管壁的厚度选取参照低压流体输送用焊接钢管的承压标准，弯管段的壁厚相比直段做了均匀的加厚过渡，避免弯折成型位置出现应力集中，法兰盘和弯管本体的衔接位置设置了一圈圆弧加强角，既可以消除铸造时的截面突变缺陷，也能承受法兰螺栓拧紧时产生的轴向压紧力，长期运行后不会在衔接根部出现开裂渗漏。法兰盘上的螺栓孔中心圆直径、法兰整体外径、密封面凸台高度都严格遵循通用管路法兰的配套尺寸，

　　现场安装时不需要重新配钻法兰孔，和同压力等级的标准阀门、泵体接口可以直接互换匹配。安装边界方面，这款构件的三个法兰端面各自的垂直方向预留出足够的螺栓操作空间，法兰外侧到弯管主体的最小距离满足普通套筒扳手的操作余量，不需要使用特制的加长扳手就能完成全部螺栓的紧固作业，管路整体的外轮廓没有突兀的外凸结构，在狭窄的管廊支架上布设时，相邻管路之间不会出现干涉碰撞。和常见的铸造三通不同，这款构件的三个接口轴线夹角经过优化，斜向引出的支路和主流道之间的夹角处于流阻最低的区间，介质从支路汇入主路时的对冲扰动更小，运行时管路的振动和水锤冲击也能得到明显缓解。在三维建模的过程中，弯管的中心线路径采用样条曲线顺滑衔接三个接口的端点，沿路径扫描生成管壁实体后再和三个法兰盘做合并，螺栓孔采用圆周阵列特征生成，保证孔位的角度等分精度，所有棱边位置都做了符合铸造工艺要求的圆角处理，既方便后续实体铸件的脱模，也避免了尖锐边角在运输安装过程中造成磕碰损伤。这类管路构件在中小型冷却水循环系统、污水处理支路管网、车间压缩空气分支管路里都有大量应用，一体成型的结构相比多段管件拼接的方案，减少了至少两处密封接点，日常巡检维护时需要排查的渗漏点更少，长期运行的可靠性更有保障。
