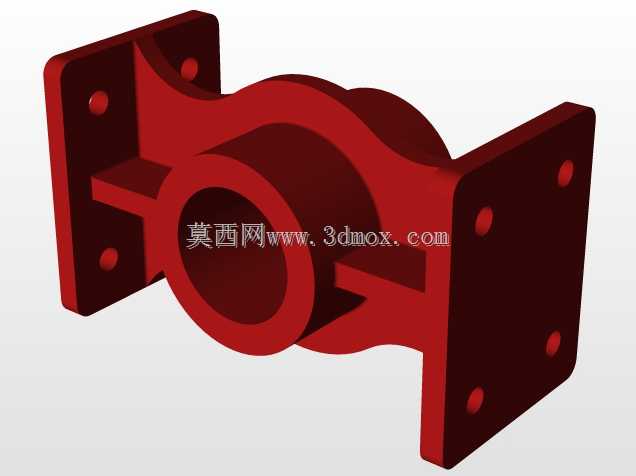

这款双侧带安装法兰的蜗壳类传动箱体,在中小功率减速传动单元里属于非常典型的承载壳体结构,日常在输送线驱动端、小型搅拌设备动力端、轻工包装机械的低速输出工位都能见到同构型零件的身影。从结构布局来看,箱体两端直接延伸出整块方形安装法兰,法兰面上预制了四个沉头安装孔,现场装配时不需要额外加装转接支座,直接把整个传动单元贴合在设备机架的安装立面上,穿入紧固螺栓就能完成整机固定,相比分体式底座+壳体的组合方案,少了一道对接装配工序,也消除了支座与壳体结合面的装配错位误差。
从功能承载逻辑拆解,箱体中部的大直径同轴通孔是蜗轮轴系的主安装腔,腔体内壁预留了轴承位的加工余量空间,工作时蜗轮连同输出轴组件整体置入腔体内,两侧装入配对圆锥滚子轴承或者深沟球轴承,端盖压紧后就能约束轴系的径向与轴向窜动;箱体上部拱起的弧形容腔,是为蜗杆与蜗轮啮合的顶部啮合区留出的避让空间,避免蜗轮齿圈回转时和壳体内壁发生运动干涉。很多新手建模时容易忽略这个拱腔的轮廓包络,直接把壳体做成直筒造型,后续做运动干涉检查时就会发现齿顶和壳壁刮蹭,这款结构的弧形外轮廓刚好和内部蜗轮的最大回转轨迹匹配,在保证内腔安全间隙的前提下,尽可能压缩了壳体的外部占用空间。
设计思路上,这款箱体采用一体化铸造成型的逻辑,两端法兰和中间蜗壳主体没有拼接焊缝,整体刚性远高于焊接拼装结构:两侧法兰和中间筒体衔接的位置,特意做了三角形加强筋过渡,把法兰受到的安装螺栓预紧力、轴系运转产生的倾覆力矩直接传导到整个筒体壁面,不会在法兰根部出现应力集中断裂的问题。实际工况里,减速箱体运转时要同时承受蜗轮蜗杆啮合产生的径向分力、轴向分力,还有带负载启动时的冲击载荷,一体化的壁面过渡可以把这些载荷均匀分散到整个壳体,避免局部应力超标。
安装边界方面,两端方形法兰的外轮廓尺寸决定了整个传动单元的安装占位,法兰面上的四个孔采用对称分布设计,安装时可以适配水平、竖直甚至倾斜的安装面,孔位的中心距在建模时已经按照通用中小功率减速器的安装规格匹配,现场安装不用二次扩孔调整。中部主腔的通孔直径对应输出轴的最大允许轴径,腔体内的储油空间可以容纳润滑蜗轮蜗杆啮合面的润滑油,箱体下部的壁面预留了油塞安装位,日常维护时可以直接排空旧润滑油,不需要拆解整个箱体。
外形细节上,壳体的所有外壁转角都做了铸造圆角处理,既符合砂型铸造的拔模工艺要求,避免浇注时出现应力裂纹,也去掉了尖锐的直角棱边,装配搬运时不会划伤操作人员。两端法兰的接合面预留了端盖密封的止口位置,后续装配端盖时可以嵌入密封垫片,防止腔体内的润滑油从轴伸位置泄漏,同时阻挡外部的粉尘、水汽进入传动腔内部,在多粉尘的车间工况下也能保证内部传动件的润滑环境稳定。
从建模落地的角度,这个结构先绘制两端法兰的草图,拉伸生成法兰基体,再通过旋转命令生成中间的蜗壳筒体与上部拱腔,之后切除出内部的轴系安装空腔、法兰面上的安装孔,最后在法兰和筒体的衔接位置添加上加强筋,整体特征逻辑清晰,没有冗余的复杂曲面,既可以直接对接铸造工艺做模具分型,也能在后续设计中根据不同的传动功率调整腔体壁厚、法兰孔位尺寸,衍生出不同速比、不同安装规格的系列化减速箱体产品。
