六旋翼农用植保喷洒无人机结构

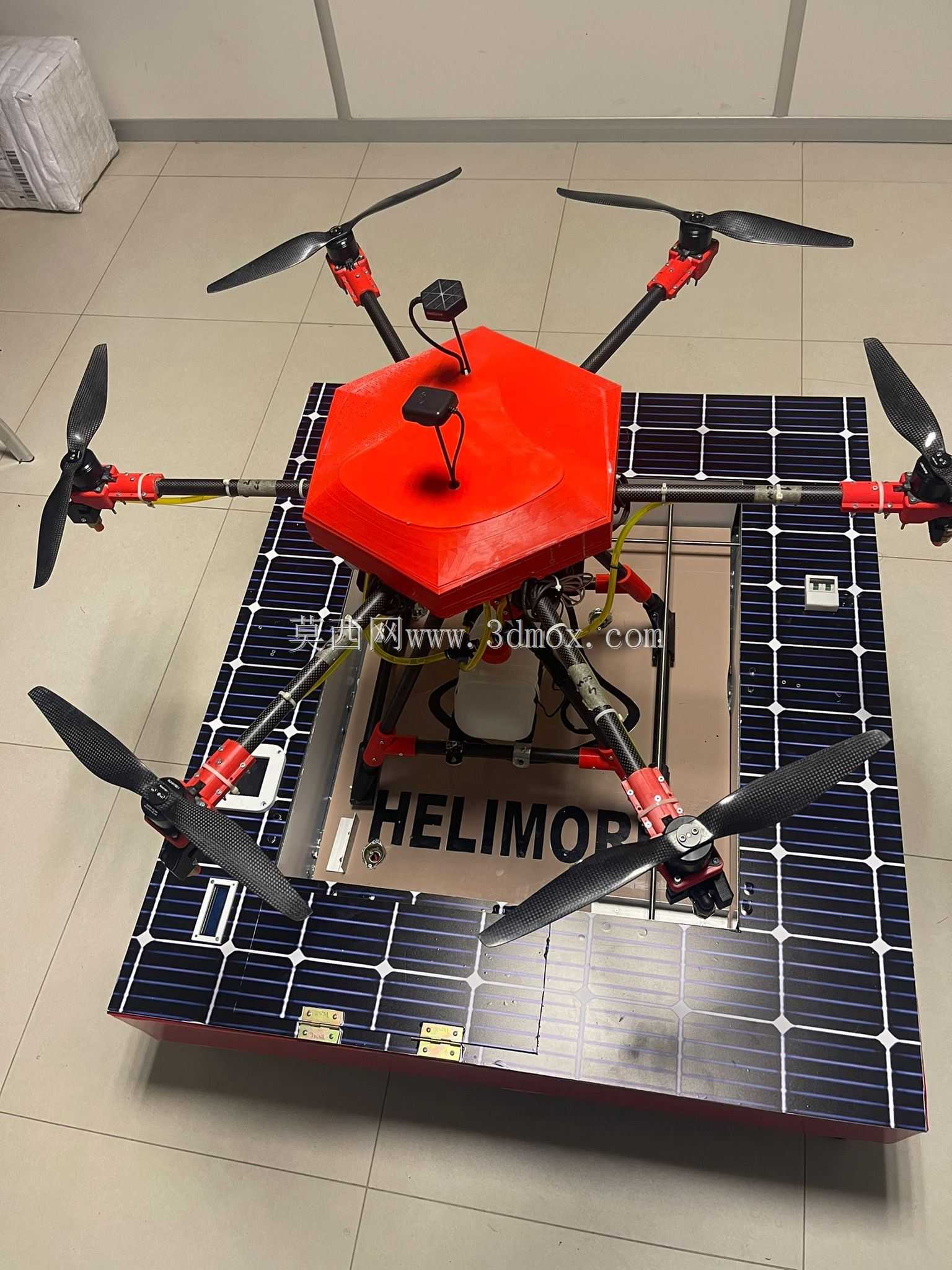

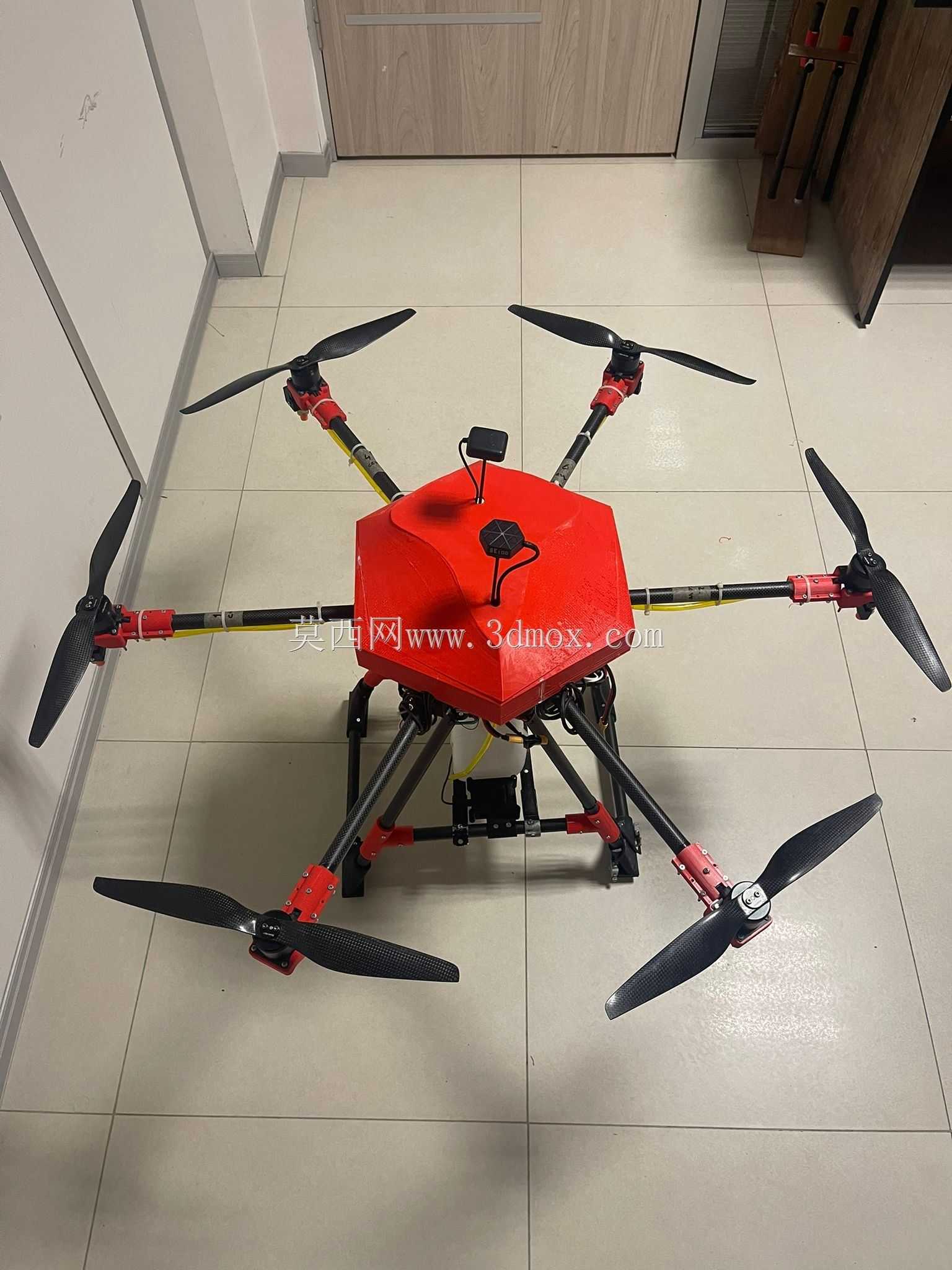

　　这套六旋翼农用飞行器结构面向田间植保、低空巡查和小区域喷洒作业，整机采用中心机身、六根放射机臂、旋翼动力单元和高架起落架组合而成。建模时将红色中央舱体作为主要承力与设备安装区域，外形采用多面折边处理，既减少上部流线干扰，也为飞控、电池、药箱或任务载荷预留封闭空间。机身顶部可布置天线、定位模块或加注接口，侧面与机臂连接处需要重点校核螺栓间距、夹持宽度和拆装空间，因为农业设备在转运、清洗和维护过程中，机臂往往需要快速折叠或拆卸。

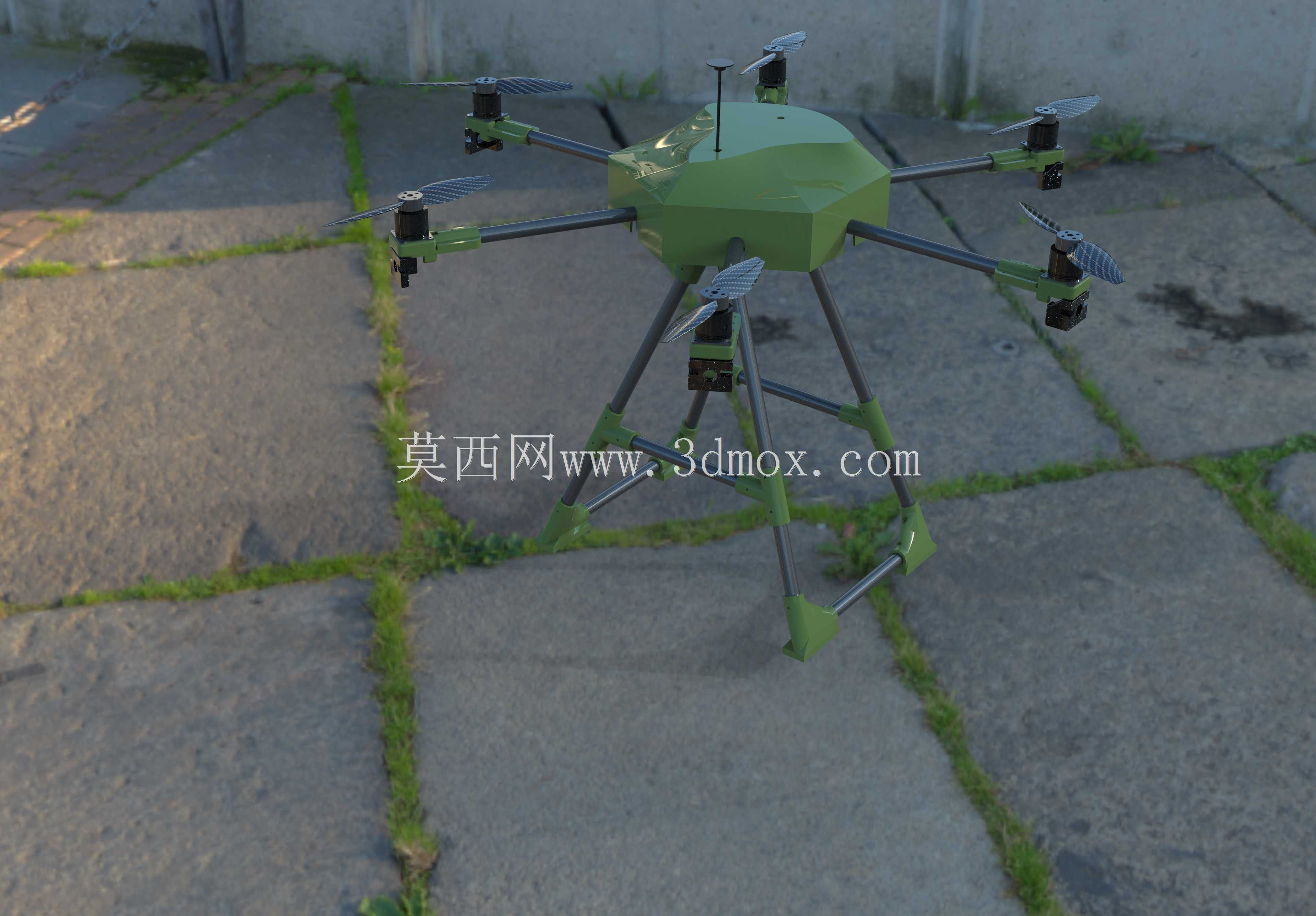

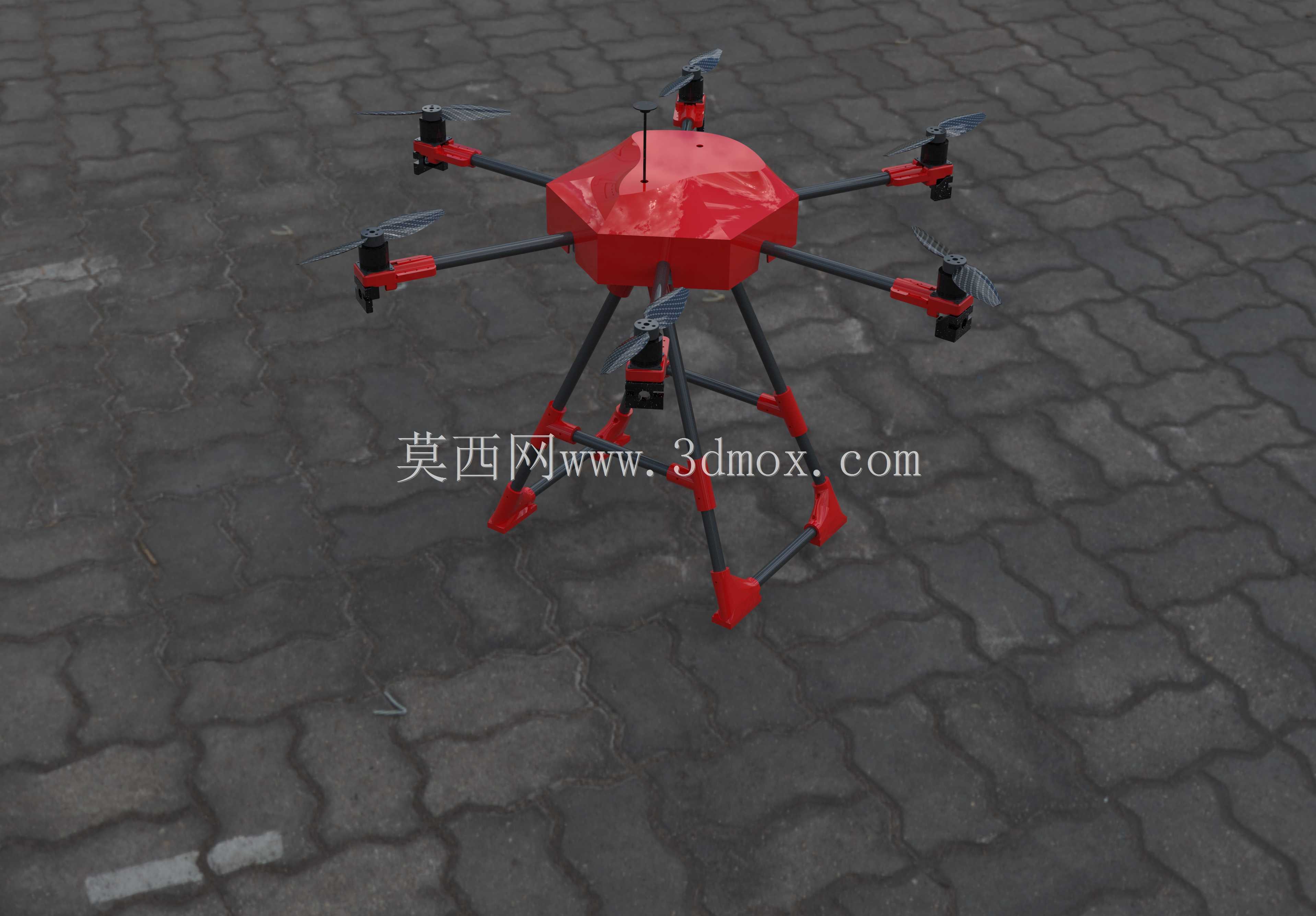

　　六组机臂沿周向近似等角度展开，形成稳定的六旋翼布局。相比四旋翼，六轴结构在单动力异常时具有更好的姿态冗余，适合载药、播撒或挂载检测设备时对安全性要求较高的场景。每个臂端设置电机座、螺旋桨和锁紧件，臂杆采用细长杆件传递推力，设计中要控制臂长与机身半径的比例：臂展过小会造成相邻桨叶气流干扰，过大则增加臂根弯矩和整机惯量。模型中红色电机座与黑色臂杆形成明确分件，便于在工程细化时区分金属夹持件、碳纤管或复合材料臂杆。

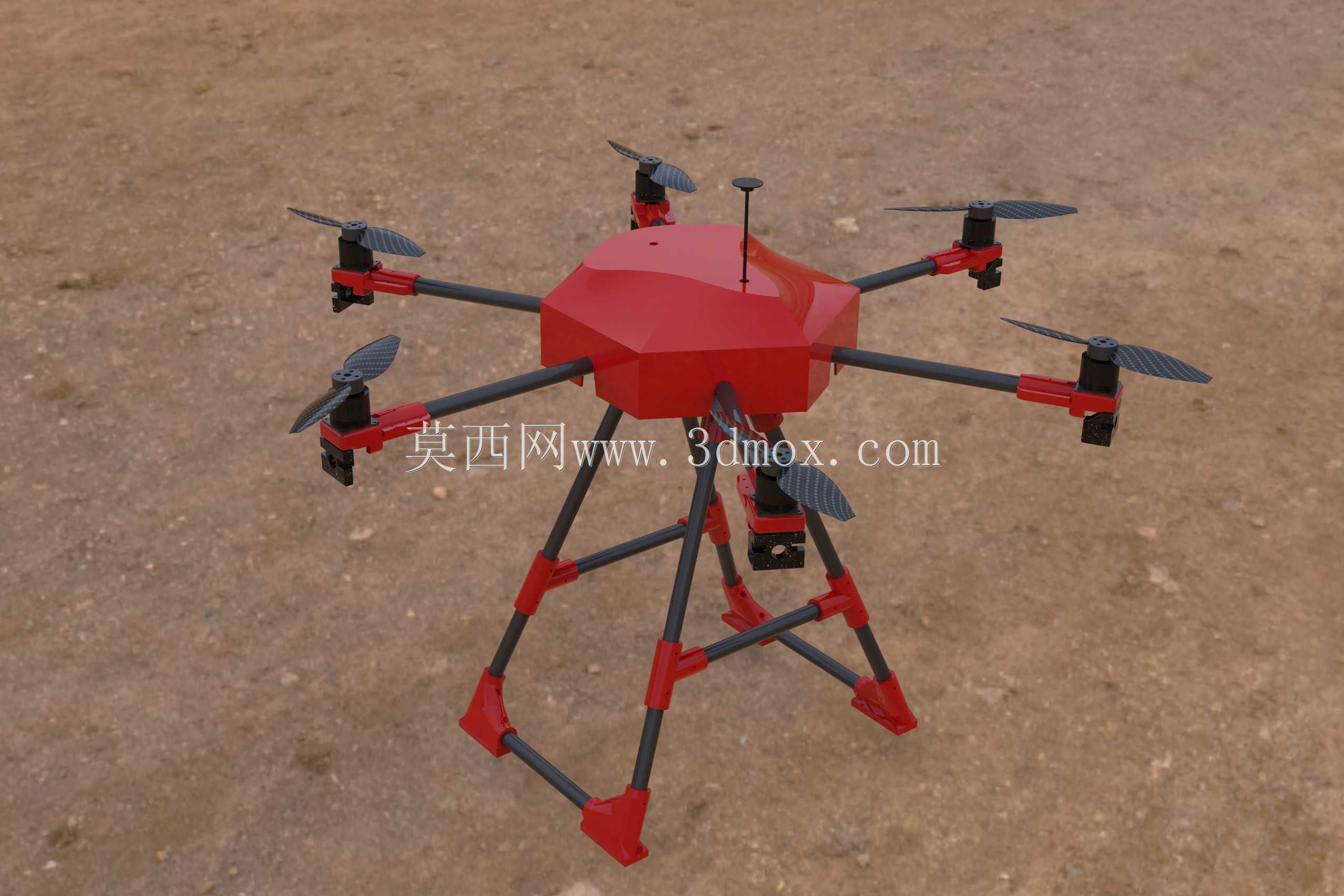

　　起落架采用高位支腿形式，四条细长支腿从机身下部向外扩展，底部设置红色接地脚。这种结构的核心目的不是单纯停放，而是在机身下方留出任务载荷空间，使喷洒箱、播撒器、吊舱或相机云台不会在着陆时接触地面。支腿之间的横向连接杆形成稳定框架，能够抵抗降落冲击和地面不平带来的扭转。实际设计时，接地脚需要考虑泥地、田埂和硬化路面的差异，脚垫面积过小会在软土中下陷，支腿跨距不足则会在侧风着陆或带载悬停下降时发生侧翻。

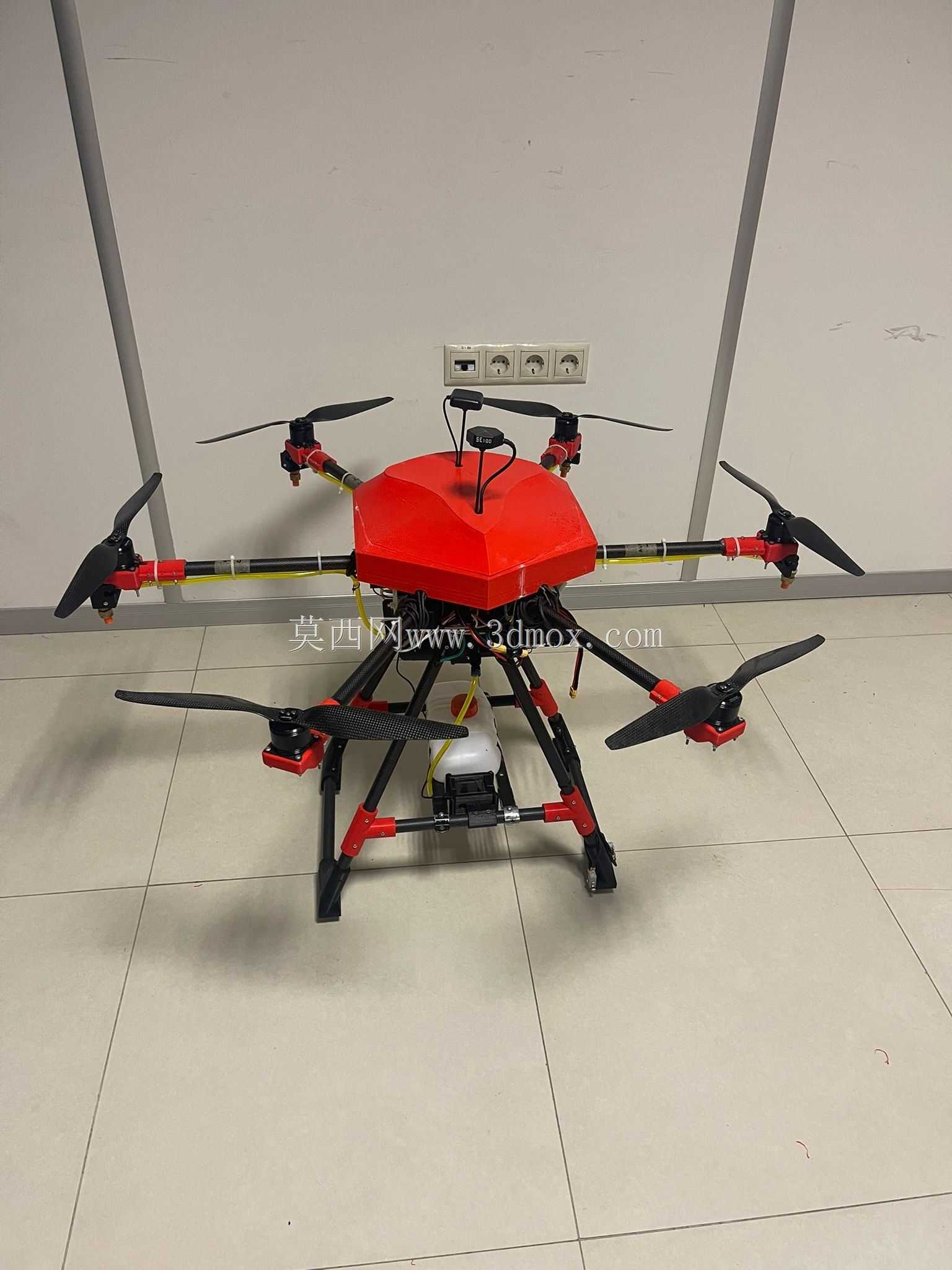

　　从作业用途看，该类飞行器可承担农药喷洒、叶面肥喷施、农田巡田、林果业低空作业以及灾情查勘等任务。中央舱体下方若安装液箱，应将重心尽量靠近旋翼升力合力中心，避免满载与空载变化引起姿态配平偏差。管路、喷嘴和泵体若沿机臂或起落架布置，需要预留检修位置，并防止药液飞溅到电机、电调与接插件上。若用于巡查，则机身下部可替换为光电吊舱，此时起落架高度要保证镜头俯仰视野不被支腿遮挡。

　　结构建模思路遵循先确定旋翼盘面和任务载荷，再反推机身尺寸的顺序。旋翼直径决定机臂长度、相邻桨尖安全间隙和最大起飞重量区间；中心舱尺寸则由电池容量、飞控、药液箱或播撒机构共同约束。机身外形不能只追求视觉饱满，舱壁过厚会增加无效重量，舱内空间过窄又会导致电池拆装困难。机臂与中心框的连接区域应设计为可重复锁紧的结构，夹紧面需要足够摩擦面积，螺栓方向要避开维护时频繁干涉的位置。

　　安装边界方面，整机外廓主要由六个旋翼端点和下部支腿脚尖决定。运输状态下若机臂可折叠，应检查折叠后桨叶是否超出机身宽度，起落架是否能与臂杆共同形成支撑。地面停放时，支腿脚尖构成的支撑多边形需要覆盖整机重心投影，并在带载状态下保留足够稳定裕度。机身底部到地面的净空决定药箱、喷嘴横梁或云台的最大高度，旋翼盘面到舱顶天线的距离则影响高速旋转时的安全间隙。螺旋桨周围不得布置突兀杆件，紧固件不应突出到桨盘平面内。

　　在细节处理上，电机座需要保留电机孔位、转向标识和线缆走向；臂根处应体现夹持块、垫片和锁紧螺钉的装配关系；中央舱的分模或盖板边界要便于内部设备维护。线缆从臂端进入机身时，最好沿臂杆下方或内侧固定，减少日晒、药液和树枝刮擦造成的损伤。起落架支杆与机身接头属于冲击载荷传递路径，不能按普通外观件处理，接头处应增加加强片或套夹。

　　该模型适合用于农业低空装备的方案展示、结构干涉检查和总体布局讨论。通过六旋翼均衡升力、高净空起落架和中央载荷舱的配合，能够较直观地表达植保无人机从飞行平台到任务挂载的空间关系，也为后续细化电机选型、电池布置、喷洒系统安装和折叠运输结构提供清晰的三维基础。
