人体红外感应探头可调角度固定支架

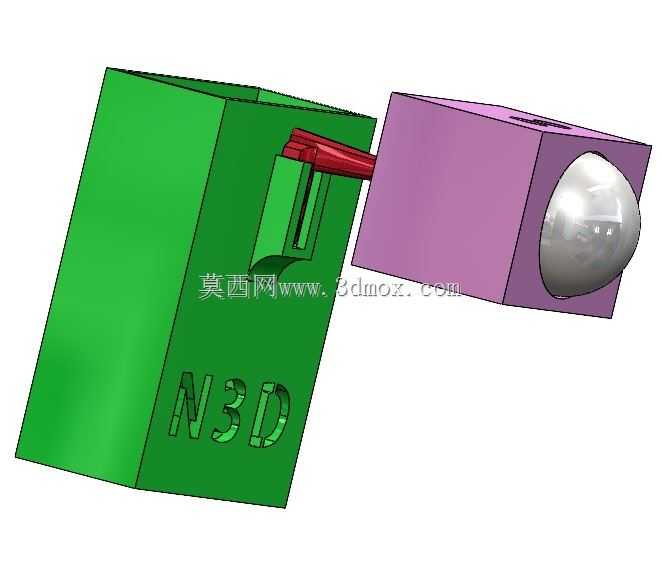

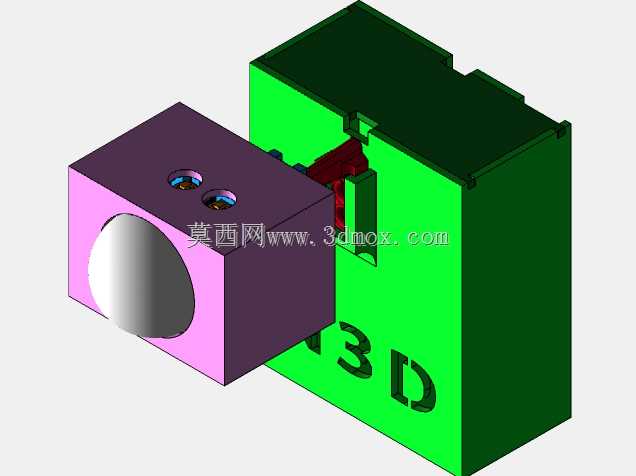

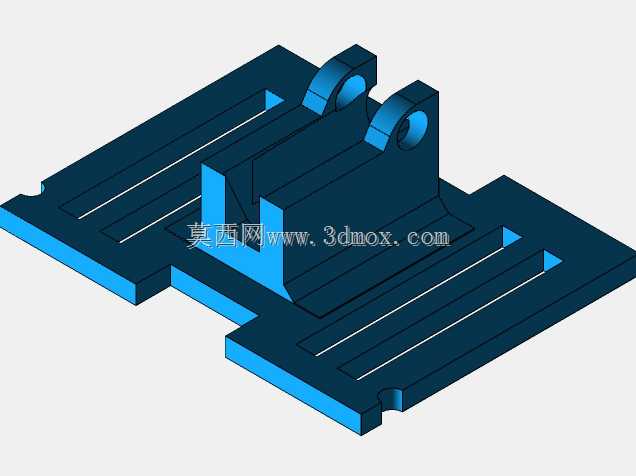

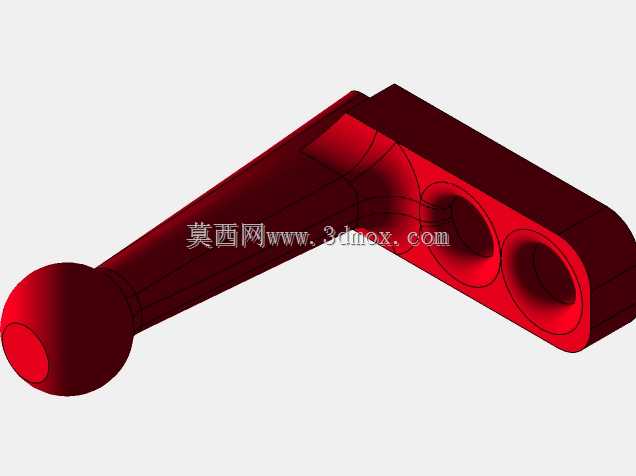

　　这套结构围绕HC-SR501热释电人体红外感应模块的现场布设需求展开，把传感探头的姿态固定、角度调节和基座安装拆成两个相互配合的零件处理，没有沿用市面上常见的一体式包裹卡扣方案。紫色部分承担探头容纳功能，内腔按照模块方形壳体的外轮廓留出配合间隙，前端开孔正对菲涅尔透镜球面，透镜露出后不会被侧壁遮挡探测视场；模块尾部的引脚区域处于开放侧，杜邦线或者焊线可以直接从后方引出，避免装配后线材被支架挤压。绿色基座负责和设备机架、墙面或者实验台载体连接，侧面开出的槽位与红色铰接插片配合，插片一端嵌入探头外壳背部的卡槽，另一端插入基座的竖向滑槽，依靠摩擦阻尼保持俯仰角度，调试人员徒手就能拨动探头，调整到位后不需要额外锁螺丝就能维持姿态，在小批量原型验证场景下能省掉反复松紧紧固件的步骤。

　　从实际使用场景看，这类感应模块常装在智能家居门禁节点、楼道感应灯控制盒、安防人体触发装置、创客互动展品以及自动化设备的人员接近检测工位上，不同安装面的朝向差异很大：墙面正装时探头需要略微向下俯倾覆盖地面通行区域，吊顶安装时要把探测面调到竖直向下，设备侧壁内嵌时则要补偿安装面的倾斜角。铰接滑槽的行程覆盖了常用俯仰调节范围，探头可以从水平朝向一直扳到接近竖直向下，水平方向的转向则通过基座整体固定方位来确定，安装前先把基座贴装面朝向调整好，再锁紧基座固定件，最后微调探头俯仰角即可完成探测区域标定。

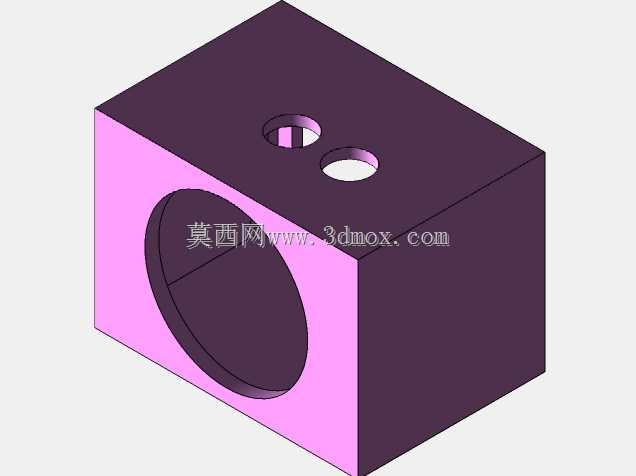

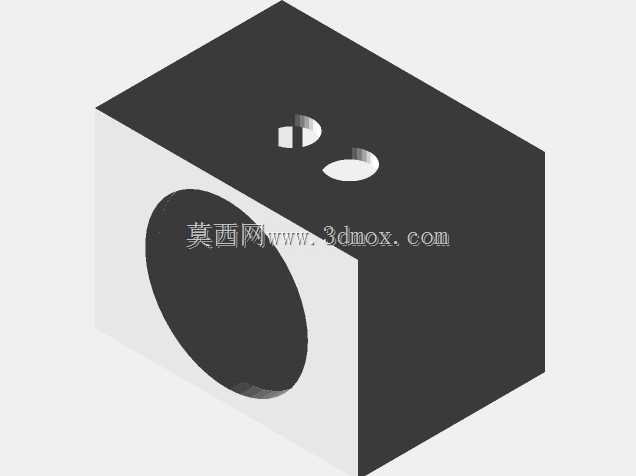

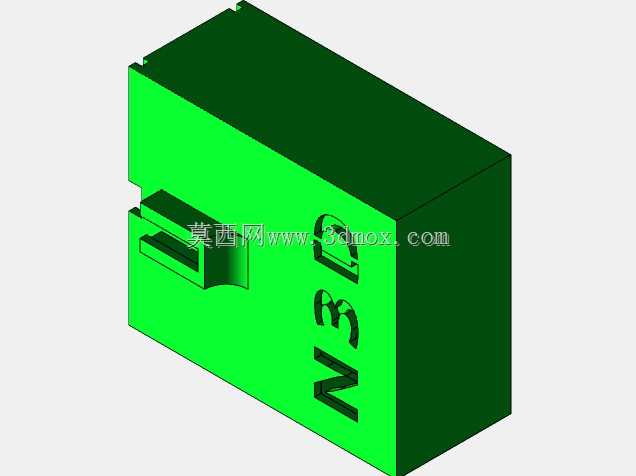

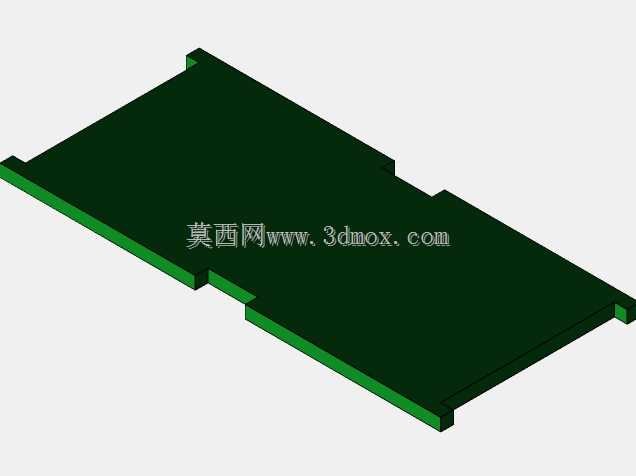

　　结构设计上特意把两个零件都做成了等壁厚薄壁形态，没有出现厚重实心块，无论是采用FDM熔融沉积3D打印制作，还是后续开简易注塑模量产，材料利用率都比较高。绿色基座背面为平整贴装面，可以直接背胶粘贴在亚克力板、木板或者设备钣金外壳上，也可以在基座预留的通孔位穿自攻螺丝锁付；侧壁的N3D凹陷字符属于标识区域，不影响配合面精度，打印时不需要支撑就能成型。探头容纳壳的内框尺寸对照模块实物外廓留了单侧零点几毫米的间隙，既可以让模块顺畅推入，又不会因为间隙过大导致模块在壳内晃动；前端透镜开孔直径小于透镜外缘，模块从后方装入后透镜被孔边轴向限位，不会从前方滑出。

　　安装边界方面，整套支架组装完成后整体占用空间紧凑，基座贴装面的 footprint 远小于模块本身的投影面积，在密集排布多颗感应探头的场景下，相邻支架不会互相干涉。需要注意铰接插片的配合松紧度，打印制作时根据不同耗材的收缩特性微调滑槽宽度，PLA材质可以把滑槽间隙放小一点利用自身弹性夹紧，ABS或者PETG则适当放宽间隙避免装配卡死。布线时模块引脚引出的线材从探头壳尾部缺口走出，顺着基座侧面走线槽贴附到安装面，不会因为探头转动拉扯焊点。整套结构没有复杂的曲面特征，建模时全部采用拉伸、切除和抽壳特征完成，特征树清晰，后续如果要适配其他尺寸的热释电探头，只需要修改探头容纳壳的内框长宽和前端透镜开孔直径，铰接部分和基座可以直接沿用，大幅缩短衍生型号的设计周期。在户外使用场景下还可以在探头壳和模块缝隙处打少量密封胶，提升防尘防泼溅能力，基座固定孔也可以更换为沉头孔设计，让锁付螺丝头部不突出于安装表面。
