0.96寸OLED显示终端立式外壳结构

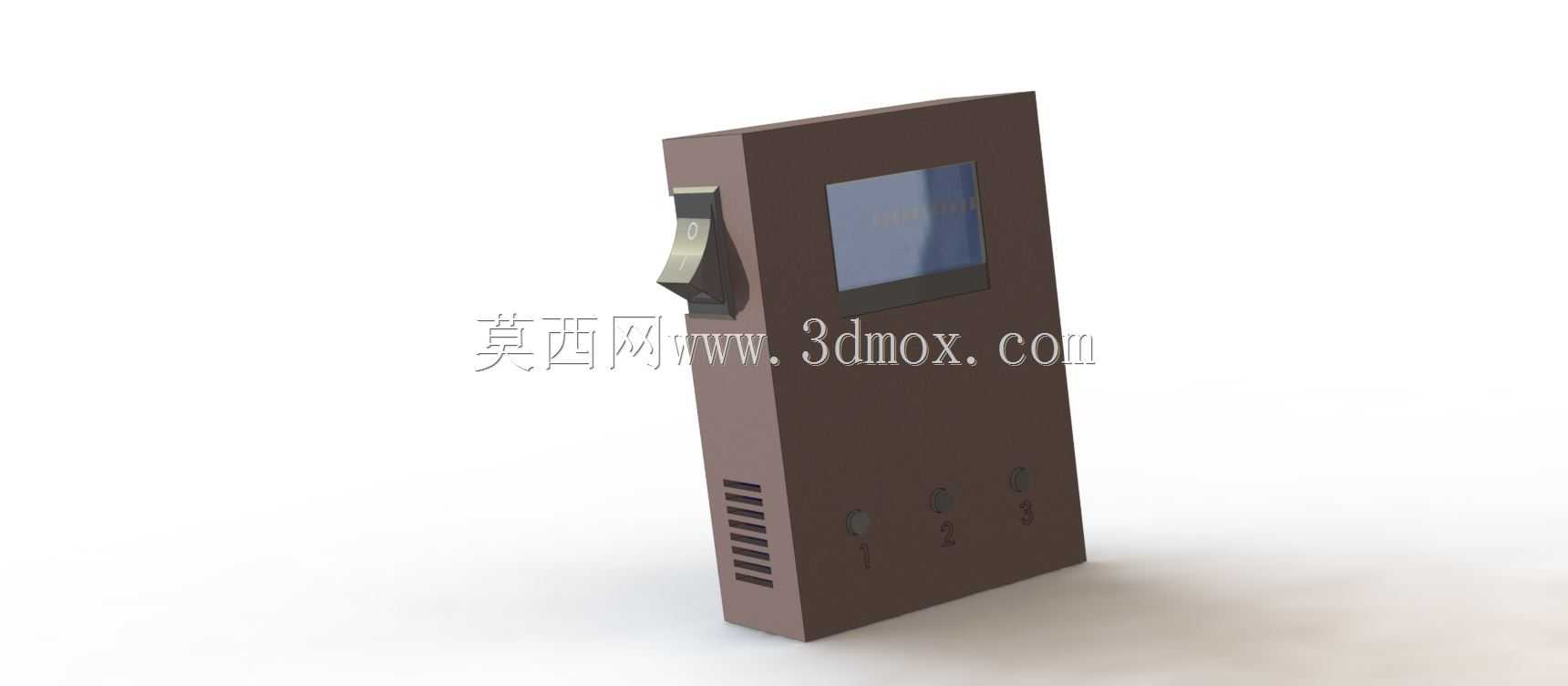

　　这套立式电子盒结构面向小型嵌入式显示与控制终端的装配需求，主体采用狭长柱状壳体布局，适合在桌面调试台、设备侧挂支架、实验机架或紧凑型控制柜旁作为状态显示节点使用。壳体正面预留0.96英寸OLED显示窗口，屏幕区域略向内凹入，周边形成限位边框，可在装配时对显示模块进行周向定位，减少屏幕与外壳之间的错位风险。显示窗旁保留按键操作区，能够满足单键切换、参数确认或简单人机交互的使用场景。

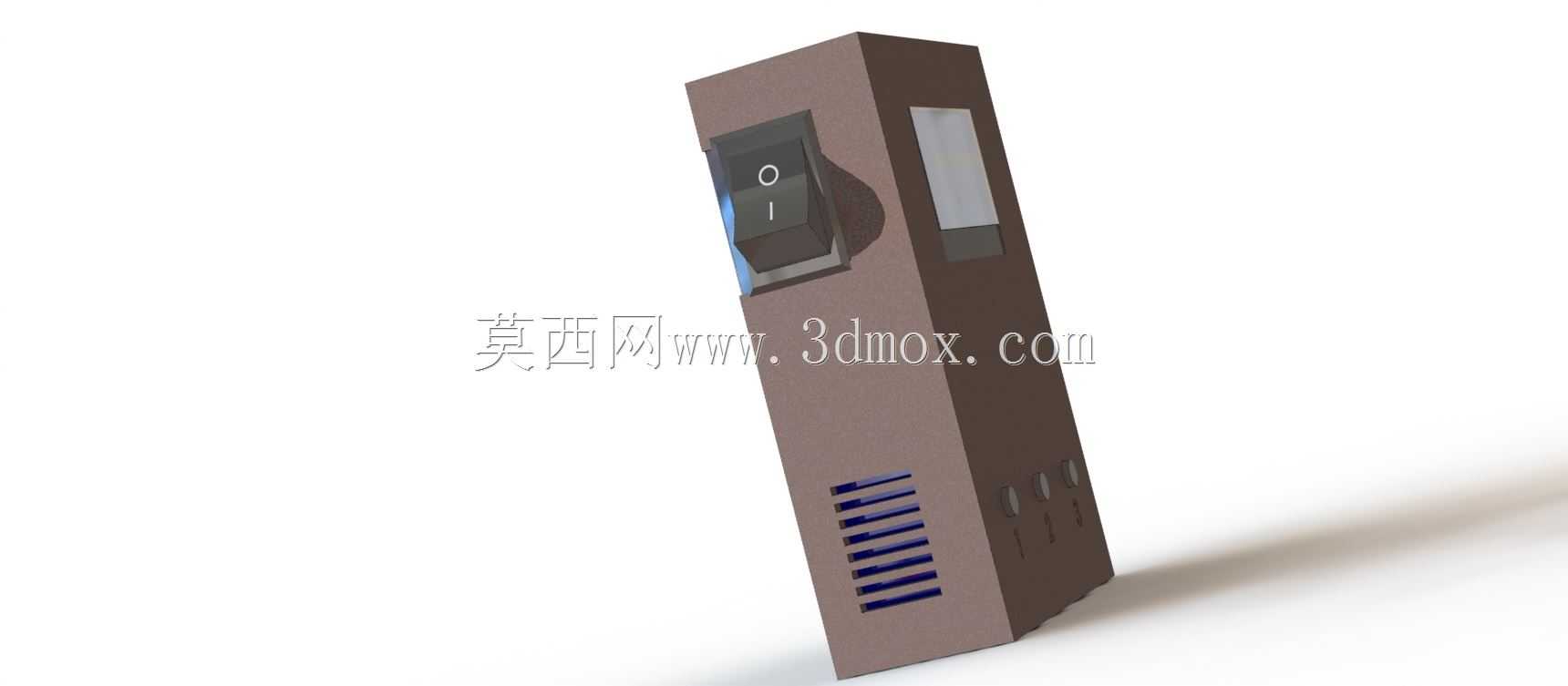

　　从整机比例看，外壳采用窄面宽、大高度的立柱式造型，占用平面面积较小，适合安装空间横向受限而纵向空间相对充裕的场合。壳体一侧设置长条形透明或半透明视窗，可作为指示灯、信号状态或内部模块观察区域使用；该视窗与主显示面分开布置，避免显示信息与状态光信号相互干扰。下部侧壁布置多道平行散热槽，槽口沿高度方向有序排列，既可以形成自然对流通道，也能在壳体内部电路板持续工作时降低局部热积聚。散热槽附近还预留细小开孔位置，可根据实际电路需要扩展为声音透出、传感器采样或接线避让结构。

　　结构设计上，外壳以规则棱柱为基础，边角做了适度处理，便于3D打印、钣金折弯或塑料成型时控制工艺难度。前显示区域的异形凹位不是单纯外观造型，而是承担屏幕安装、按键避让和面板防护三重作用：凹入深度能够让显示屏表面低于外壳外缘，在设备倾倒或受到轻微碰撞时，由壳体边框先接触外部物体，从而降低屏幕直接受力的概率。按键孔位周围保留实体材料，保证频繁按压时面板不会出现明显变形。

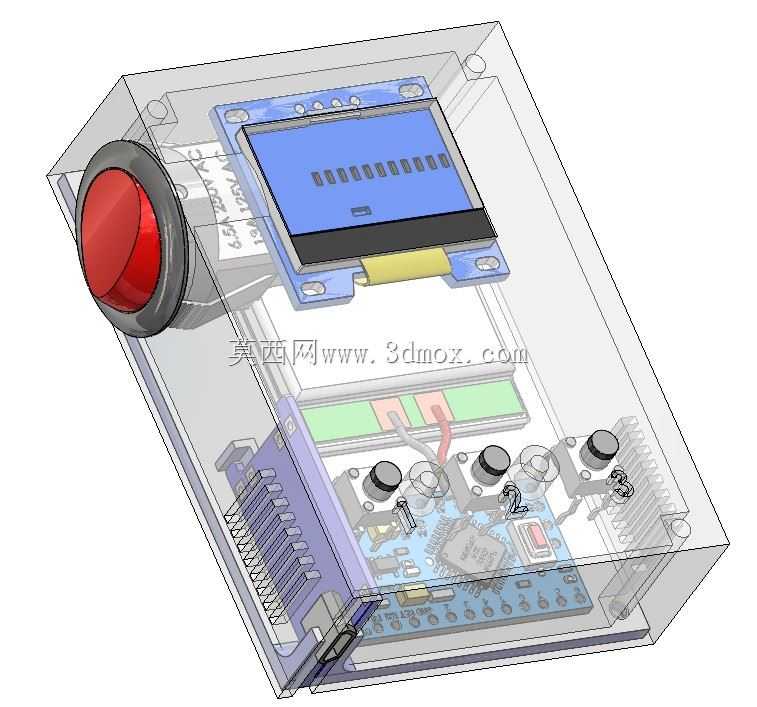

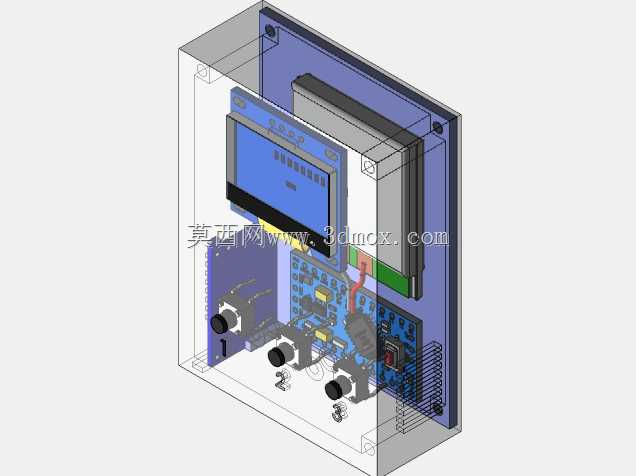

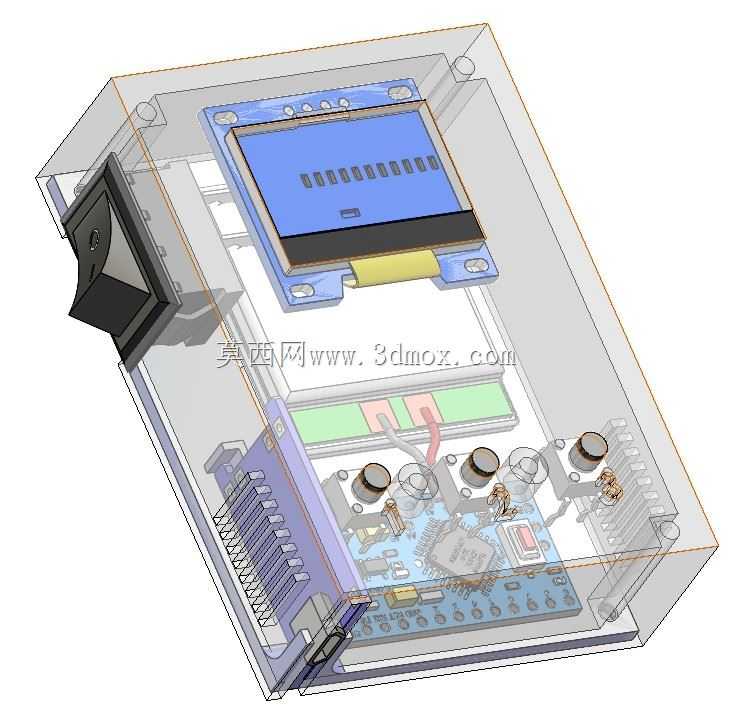

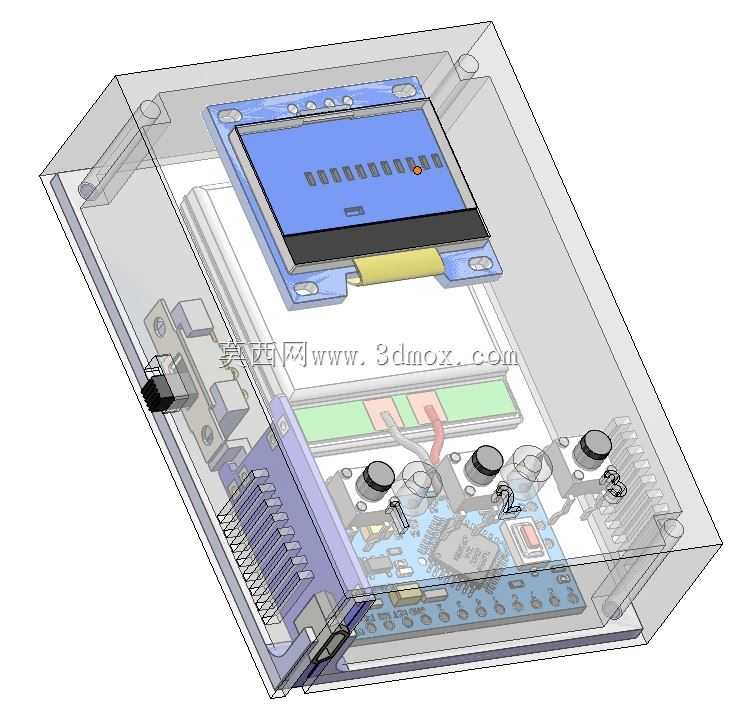

　　内部空间按照电子模块堆叠思路规划，狭长腔体可容纳主控板、OLED屏支架、接线端子或小型通信模块。建模时需要重点控制屏幕安装面与PCB固定柱之间的相对位置，若屏幕排线从背部弯折接入，应在壳内留出排线弯曲半径，避免装配后排线被壳体压紧。侧壁视窗后方若放置LED指示灯，应保证灯珠与视窗之间距离稳定，距离过远会降低光信号辨识度，距离过近则可能在视窗上形成亮点集中。

　　安装边界方面，底部需要保持平整支撑面，使壳体能够稳定直立；若用于设备固定，可在底盖或背部增加螺钉孔、挂耳或卡扣槽。外壳宽度方向应围绕屏幕模块和接线端子最大尺寸确定，不宜盲目压缩，否则USB、串口或电源接口在侧向插接时会产生干涉。高度方向则要兼顾散热槽面积与内部板卡固定点，散热段不宜紧贴发热芯片封闭区域，应让空气从下部槽口进入、从上部缝隙或侧边空间散出。

　　在细节校核中，显示窗开口、按键孔、侧视窗和散热槽均属于影响装配的关键特征。屏幕窗口边缘需要保留均匀壁厚，防止薄壁处在成型或打印后发生翘曲；散热槽宽度要在防护能力与通风效率之间平衡，槽缝过大可能让异物进入壳体，槽缝过小则对流阻力增加。后盖与主体的配合可采用卡扣加螺钉的组合方式，卡扣承担日常定位，螺钉提供维修后的可靠压紧。整体结构没有复杂曲面，加工与改型成本较低，适合作为小型物联网显示节点、串口监测终端、传感器数据盒或设备状态提示单元的外壳方案。
