户外环境监测气象采集终端箱体

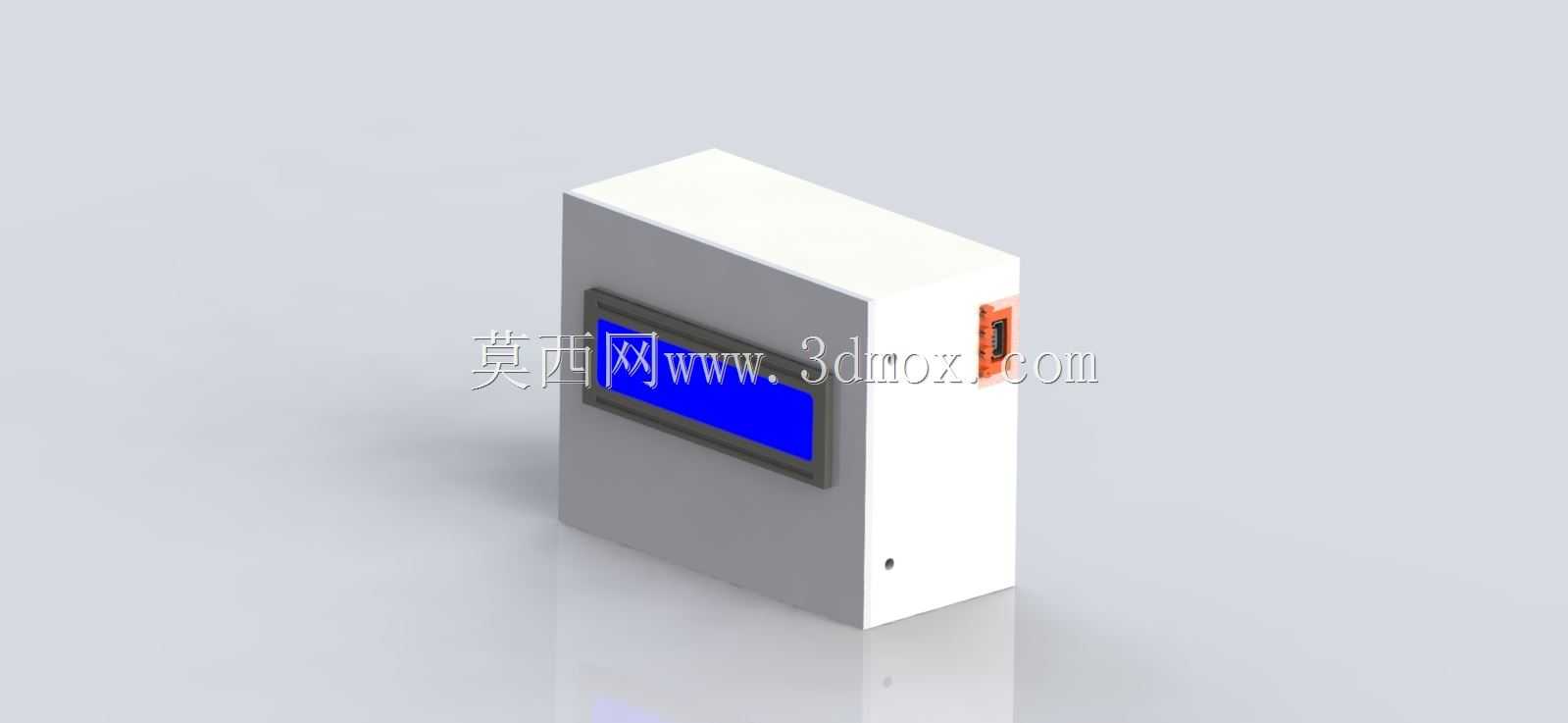

　　这套气象采集终端箱体的结构方案，最初是围绕田间小气候观测站、园区环境在线监测点、楼宇室外气象参数采集节点这类落地场景展开的。现场布设这类设备时，运维人员最先碰到的问题往往不是传感器精度，而是主控板、供电模块、通讯模组在露天环境下的安置问题：箱体既要给内部电子元件留出规整的安装空间，又要在墙面立杆、支架横臂这类有限安装位上控制外凸尺寸，还要兼顾现场调试时不用完全拆机就能读取运行状态。从现有结构呈现的形态来看，整机采用方正立式长方体布局，主体外壳做灰白双色分面处理，前侧灰色面板区域内嵌一块蓝色背光液晶显示屏，屏幕四周做了下沉式嵌装边框，屏幕面板与外壳接触面预留了密封胶条的压装槽位，避免露天降雨时水汽顺着屏幕接缝渗入内腔。

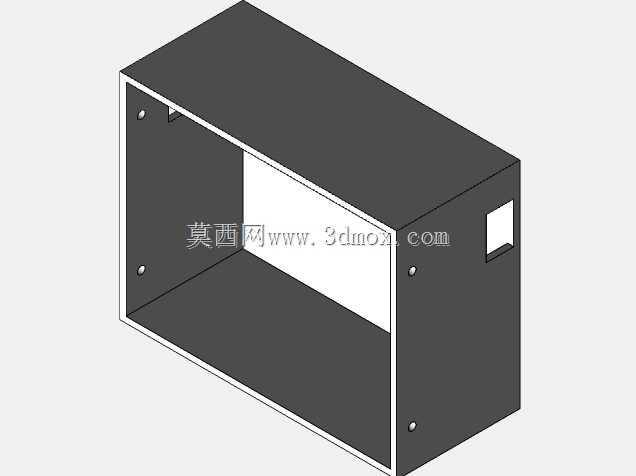

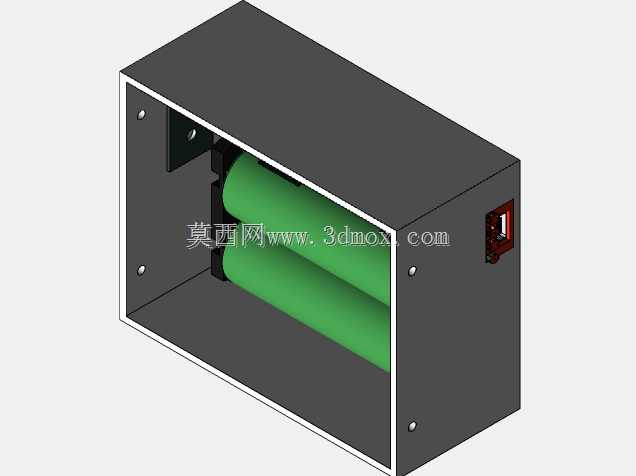

　　箱体右侧立面预留了橙色的对外接口位，对应USB调试口或者外接传感器航插的安装开孔，接口周边做了局部加厚凸台，一方面提升开孔处的壳体刚性，另一方面方便配套防水胶塞或者接头锁母压紧密封，箱体下部侧面还预留了一个细小的指示灯开孔，可用于电源状态或者数据传输闪烁指示，不用打开箱门就能判断设备是否处于正常工作状态。做这类户外箱体结构设计时，尺寸边界的把控要同时兼顾内部堆叠和外部安装两个维度：内腔宽度方向要能并排容纳主控PCB板、接线端子排、小型开关电源或者锂电池组，深度方向要给屏幕背后的插针、接线预留出不小于二十毫米的走线间隙，避免线束被箱盖挤压破皮；外部整体长宽高比例控制在偏瘦长的立式形态，适配标准室外立杆的抱箍安装间距，

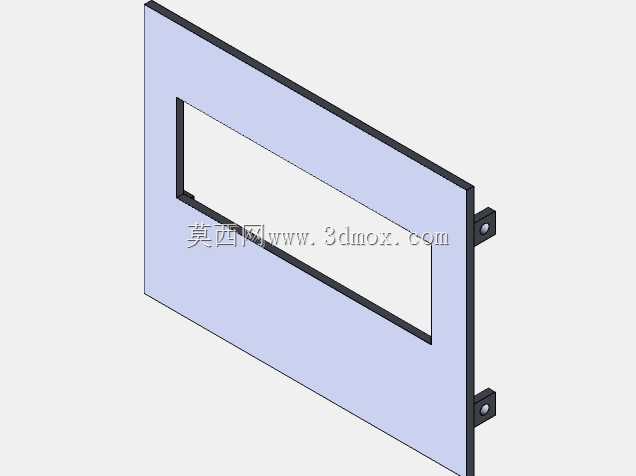

　　背面预设的四个沉头安装孔可以直接挂装在墙面背板或者立杆焊接支架上，安装孔位做沉台处理后，固定螺丝头部不会凸出于箱体背面，保证箱体贴合安装面时不会出现翘缝。结构设计思路上没有采用复杂的曲面造型，全部以平直折弯板材或者注塑壳体的拔模直面为主，这种取舍完全是服务于量产和现场维护：直面壳体的模具结构简单，钣金折弯工序少，后期如果需要在不同监测项目里改动开孔位置，比如新增温湿度、风速风向、大气压力传感器的接线穿孔，只需要在对应立面补充开孔即可，不用重新改动主体模具。前侧面板和主箱体之间采用侧边暗藏铰链或者四周卡扣配合的装配形式，开合维护时面板不会完全脱离箱体，高空作业调试时不用额外托举面板，面板闭合后四周的止口台阶形成迷宫密封结构，

　　配合橡胶密封圈可以阻挡扬尘和斜向淋雨，满足户外露天长期布设的防护需求。实际项目应用里，这类气象箱承担的作用是把分散布置的各类气象传感器的信号线统一归集到箱内，主控板在箱内完成数据采集、模数转换之后，通过内置的4G或者LoRa通讯模组把数据上传到环境监测平台，箱体本身同时承担物理防护、人机交互、接口转接三个核心功能：外露的显示屏可以在现场巡检时直接实时显示当前温湿度、风速、气压等数值，调试人员不用携带手持终端就能快速判断传感器读数是否异常；侧面的对外接口既可以外接U盘导出本地存储的历史数据，也可以连接调试笔记本修改采集参数；箱体内部预留的标准导轨安装位，可以根据项目需求灵活加装空气开关、防雷模块、接线端子，不用额外在箱内打孔固定。针对不同安装场景的适配性上，这种方正箱体既可以壁挂在观测场的围护立柱上，也可以搭配抱箍件固定在三米或者十米气象风杆的中下部，箱体安装高度通常控制在离地面一点五米左右，刚好匹配普通人站立操作屏幕、插拔接口的高度，后期运维更换电池、插拔SIM卡、检修接线端子都可以在站立姿态下完成，不需要登高作业。壳体边角做小圆弧过渡，避免直角处应力集中，也防止现场安装人员被锐边划伤，整体结构没有多余的装饰特征，所有立面的凸起、开孔、加厚区域都对应明确的功能需求，完全围绕户外监测设备长期稳定运行的实际要求完成结构排布。
