Arduino纳米开发板固定安装支座

　　这套三维结构围绕Arduino Nano这类窄长型开源控制板的实际装机需求展开，核心是两端独立的块状固定支座，用来把插满排针的蓝色开发板稳定架设在设备壳体、实验台面板或者小型工装内部。做小型自动化装置、教学实验平台、桌面物联网终端时，裸板直接平放会出现底部焊脚接触金属面短路、排针受力歪斜、USB接口插拔时整块板跟着移位的问题，这个支座就是针对这些现场痛点设计的。

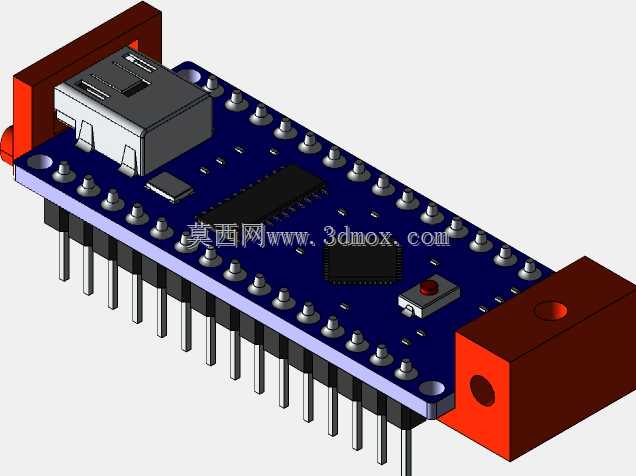

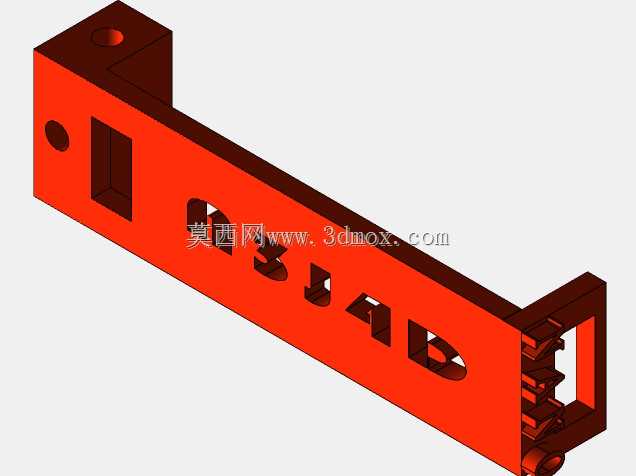

　　从结构布局来看，两个红色支座分别卡在开发板长度方向的两个端头位置，支座顶面开出和板体端部轮廓匹配的限位槽，板体卡入后横向、纵向都不会窜动，不需要在PCB板上额外打孔，完全避开板上已有的走线、焊盘和元件区域。支座本体采用方块式实体造型，侧面预留贯通的圆形安装孔，既可以用M3或者M4螺丝从侧面锁附在立式安装壁上，也可以穿过螺丝从底部固定到设备底板，安装方向适配横装、竖装两种常见布置方式。

　　尺寸边界方面，支座的高度设计特意留出了排针的伸出空间：开发板下方两排直插排针向下伸出的长度完全处于支座底面的悬空区间，架装后排针不会顶到安装基面，既可以保留排针直接插接线缆的使用方式，也方便后续在板体下方堆叠接线端子、小型传感器模块。支座的宽度和开发板端部宽度对齐，不会向板体两侧额外凸出过多，在密集排布多块控制板的小型电控箱里，能尽可能缩小占用的安装面积。端部支座的位置刚好避开了板上的Mini USB接口、复位按键、主芯片以及所有外围贴片元件，插拔USB线的时候，外力直接通过支座传递到安装基面，不会拉扯PCB板导致板体变形。

　　实际应用场景里，这类支架最常出现在学生课程设计的小型机器人底盘、桌面温湿度采集节点、3D打印机的外接扩展控制板、小型流水线的计数触发模块上。以往很多开发者做项目时要么用热熔胶把板粘在壳体上，后期拆换维修非常麻烦，要么用铜柱配合板上自带的安装孔固定，但Arduino Nano本身板型狭小，多数版本并没有预留标准安装孔，强行打孔很容易切断内层走线。这套卡扣式支座不需要对开发板做任何二次加工，板体卡入限位槽就能完成定位，需要更换板件时直接向上取出即可，维护效率比胶粘或者打孔固定高很多。

　　建模过程中，支座的限位槽尺寸按照Nano板的标准板厚预留了合理的装配间隙，既不会因为间隙过大导致板体晃动，也不会因为过盈量太大卡入时压裂板边的玻纤基材。安装孔的位置做了沉台余量设计，锁螺丝时螺丝头不会凸出支座表面干涉板体放置。支座的棱角处做了小倒角处理，装配时不会刮伤导线绝缘层，也避免 sharp 边角在调试过程中划伤手部。

　　从选型适配的角度，这套支座不仅可以固定标准Arduino Nano板，市面上同尺寸的兼容纳米板、最小系统板只要板长、板宽和端部轮廓一致，都可以通用。在整机结构设计阶段，工程师可以直接把这个支座的三维模型导入装配体，提前确认控制板和周边继电器、接线端子、外壳侧壁的安全间距，避免生产装配时出现元件干涉、USB接口被壳体挡住无法插线的问题。支座本身结构简单，既可以用3D打印快速制作原型件用于测试，也可以开模用注塑工艺批量生产，作为开源硬件项目的配套安装配件，适配各类小型电控装置的组装需求。
