斜置屏桌面式环境气象监测终端

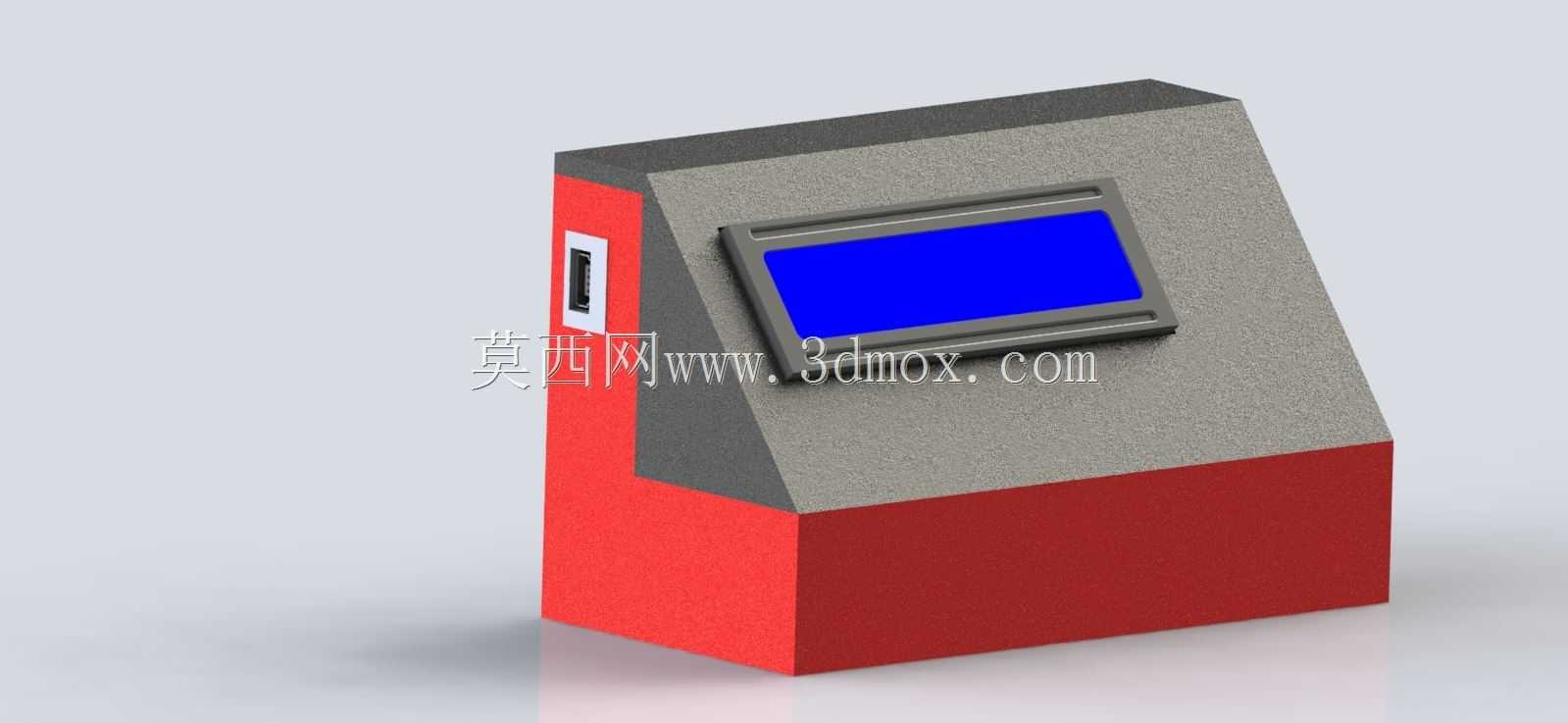

　　这套桌面式环境监测终端的结构方案，最初是为工位级小范围气象数据采集场景搭建的，在实验室恒温恒湿区、小型农业大棚值守点、校园创客教学工位以及室内仓储环境抽检点位都能落地使用，不需要复杂的机柜安装条件，直接放置在操作台、置物架平面上即可完成部署。整机采用下红上灰的分色斜台造型，下半部分为实心配重式基座腔体，上半部分做了面向操作者的倾斜安装面，日常站立或坐在工位前查看屏幕数据时，视线可以垂直落在显示区域，不用低头俯身调整视角，长时间值守读取参数的视觉疲劳度明显降低。

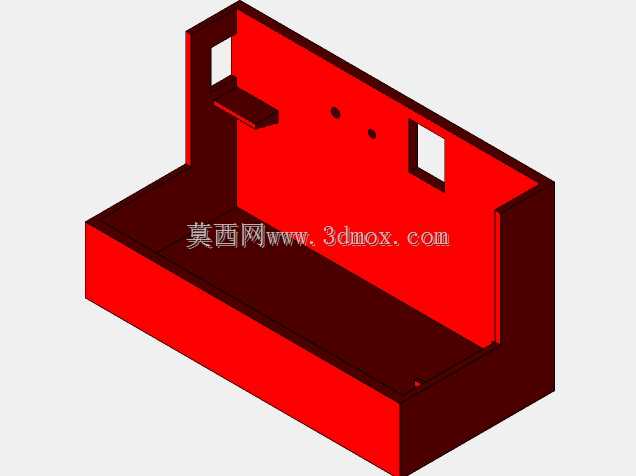

　　从内部结构排布逻辑来看，下部红色基座腔体预留了充足的安装空间，主控电路板、温湿度采样模块、气压传感单元、供电稳压组件以及外接接线端子都可以分层固定在腔体内的安装柱上，基座底部预留了四个防滑垫安装位，放置在光滑实验台面上不会出现滑动移位，腔体侧壁开设了隐藏式通风采样槽，环境空气可以自然流通进入传感采样区，既不会让大颗粒灰尘直接落在传感元件上，也能保证采样数据和周边实际环境参数同步。侧面预留的USB接口开孔兼顾程序烧录和外接数据导出需求，调试阶段不用拆开整机外壳，直接通过侧边接口就能完成固件更新和本地数据拷贝。

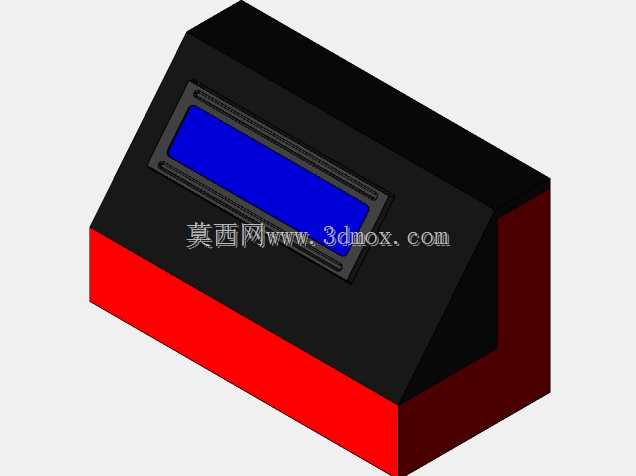

　　上部倾斜面板的核心安装位是嵌入式液晶显示屏，屏幕四周设计了阶梯式压框结构，装配时先将显示模块从面板内侧嵌入定位槽，再通过压框锁附固定，屏幕表面和斜面板外沿保持齐平，没有突出的棱角，日常擦拭清洁时不会勾挂抹布。斜面板的倾斜角度经过反复校核，选取了35度的仰角，这个角度适配绝大多数700至800毫米高度的桌面工位，操作者坐姿状态下视线高度在1100至1200毫米区间时，屏幕刚好处于最佳直视范围，既不会因为倾角过大导致屏幕反光，也不会因为倾角过小需要低头查看。

　　整机的外轮廓边界控制在紧凑型桌面设备的尺寸区间，底面长宽尺寸适配常规置物架的层板间距，整体高度不会遮挡工位后方的其他实验设备，安装摆放时只需要预留后方10毫米的通风间隙、侧面20毫米的接线操作空间即可，不需要额外打孔固定。外壳的分模线沿着上下色块的拼接面布置，装配时上下壳体通过定位销对齐，再用隐藏螺丝从基座底部锁合，外表面没有外露的螺丝孔，整体外观整洁，在教学展示场景中也能作为结构设计案例演示。

　　结构设计阶段特意将重量集中在下部基座区域，降低整机重心，即使不小心碰到台面边缘，设备也不会轻易翻倒。面板上除了主显示屏安装位，还预留了功能按键和状态指示灯的可选安装孔位，用户可以根据自身需求切换不同尺寸的显示模块，或是加装蜂鸣器超限报警组件，当监测到温湿度超出设定阈值时，本地即可发出提示信号。设备后侧的腔体壁上预留了走线槽口，外接电源适配器的线材可以从后方引出，不会凌乱堆放在设备正面影响操作。

　　针对户外临时值守的使用场景，外壳结构也预留了密封胶条的安装槽，更换防水密封件后可以在非淋雨的半户外棚下区域使用，传感采样通道做了弯折式迷宫结构，避免斜向飘雨直接进入腔体内部。整个三维结构完整还原了从外壳壁厚、安装柱加强筋、接口开孔到屏幕压框的所有细节，结构工程师可以直接在此基础上调整内部元器件的排布位置，根据所选传感模块的实际尺寸修改腔体内部的固定孔位，也可以基于现有外形调整分色方案和面板开孔，快速衍生出不同功能配置的桌面环境监测终端，不用从零开始搭建整机外观结构，大幅缩短原型开发的周期。
