大行程直线推拉气动活塞执行机构

　　这套三维结构围绕长行程直线推拉动作展开，主体由缸筒、上端铰接座、下端活塞杆连接头、中部法兰限位结构以及配套长导轨安装面组成，适合在设备改造、工装夹具、闸门启闭、轻载抬升和输送线挡停等场景中作为气动执行部件使用。与常见短行程紧凑型气缸不同，该结构把活塞行程拉长，活塞杆伸出后仍通过下端叉形接头与被驱动构件形成铰接关系，能够补偿安装过程中少量角度偏差，避免杆端因强制对中而承受附加弯矩。

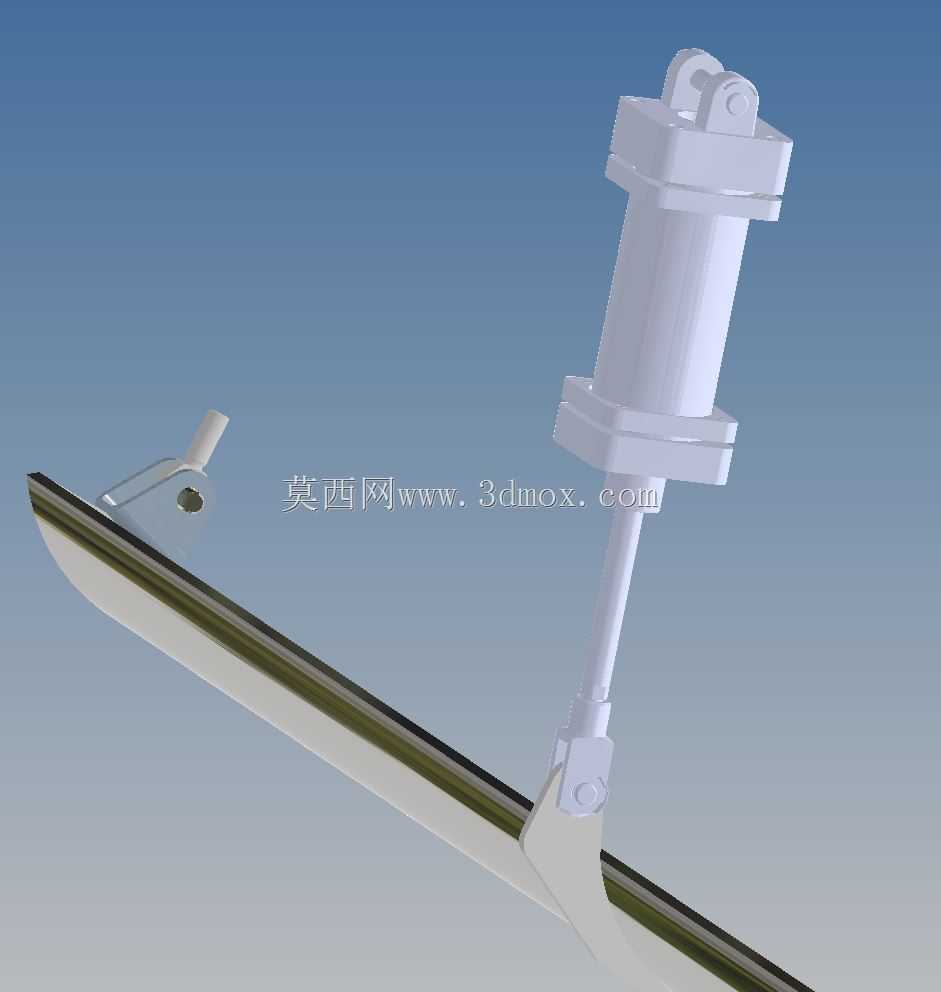

　　从实际布置看，缸体上部采用双耳式铰接结构，销轴穿过两侧支承耳板后可将执行器悬挂在机架上；工作时缸体可绕上销轴小幅摆动，下端活塞杆再通过关节接头推动沿导轨运动的构件。这种两端铰接的安装方式在斜向推压、翻板启闭、压紧臂驱动和长导轨滑块联动中比较常见，它不要求执行器轴线与负载运动方向始终严格平行，却能把主要载荷约束在活塞杆轴向，降低卡滞和偏磨风险。图中长导轨构件与活塞下端连接座配合，体现的正是执行器输出端与直线导向系统之间的衔接关系。

　　结构设计上，缸筒外部设置了多层环形凸缘和法兰式限位段。上部凸缘可用于缸盖定位、传感器支架安装或缓冲组件布置；中部较宽的法兰面能够承担安装基准作用，在需要固定缸体的方案中，可通过紧固件把缸筒锁定在支架或设备墙板上。若采用中部法兰固定，则上端铰接座可根据整机布局改为接管、防护盖或行程检测附件安装位；若采用上端铰接，则中部法兰更多承担加强和附件安装功能。两种安装思路在建模时均保留了较清晰的特征边界，便于后续按项目需要改孔位、改厚度或调整连接尺寸。

　　活塞杆从缸筒下端伸出，杆部直径相对细长，适合较长行程下的推拉力传递。杆端连接部位采用带销孔的叉形或关节式结构，销孔轴线与上端铰接销轴方向需要在装配时明确空间关系：若两销轴平行，执行器主要在一个平面内摆动；若负载存在复合方向偏移，则应在杆端配置关节轴承或球面垫圈，以释放扭转和微小错位。模型中接头与导轨支座的接触区域做了过渡加强，说明推力传递点并非简单焊接在薄板上，而是通过折弯支座、加强肋和销孔共同分散载荷。

　　外形尺寸方面，该活塞规格覆盖PN100至PN160mm级别，缸径较大，输出推力在同等气源压力下明显高于小型笔形气缸。选型时不能只看缸径，还需结合行程校核活塞杆屈曲稳定性：长伸出状态下，活塞杆相当于受压杆件，若横向导向不足或负载偏心过大，容易出现抖动、爬行甚至弯曲。较合理的做法是让外部导轨、滑块或铰链承担横向力，活塞只提供轴向推拉力；在行程末端设置缓冲、机械限位或阻尼结构，减少活塞撞击端盖带来的冲击。

　　安装边界上，上端铰接座需要预留销轴穿装空间，两侧耳板外侧应留出装拆销轴和开口销的操作距离；中部法兰若用于固定，周围要预留螺栓扳手空间，并保证法兰支承面与缸筒轴线垂直；下端杆端接头与负载连接时，销孔中心高度、导轨面高度和铰接点中心应在运动包络内同步校核。由于活塞杆伸出后整机有效长度会明显增加，设备防护罩、管线拖链和邻近构件不能侵占杆体运动区域。气口布置也应结合缸盖位置确定，避免随缸体摆动时软管被拉扯，必要时使用铰接接头或留足弯管半径。

　　从建模细节看，缸体外形以回转体为主，辅以法兰、倒角、开槽和耳板拉伸特征；活塞杆与端盖之间保留了同轴装配关系，杆端接头、销轴和导轨支座则通过独立零件表达，便于检查干涉。长导轨部分采用型材或梁式截面，上表面为运动导向区域，活塞支座卡在导轨附近并通过紧固件连接，这一结构提示设计者在出工程图时应重点标注铰接孔中心距、销轴直径、法兰安装孔位置、缸体外径、活塞杆直径和极限伸出长度。对于需要进行受力校核的场景，还应把推力作用线、导轨反力和销轴剪切面纳入同一装配骨架中分析。

　　在维护层面，大缸径活塞执行机构对密封、导向和润滑较敏感。缸筒端部应保留拆装端盖的空间，活塞杆表面避免与焊渣、切屑和硬质棱角接触；导轨接触面需要保持平直，否则杆端接头会把导轨误差转化为侧向载荷。若用于粉尘较多的工位，可在活塞杆外露段增加防护套；若用于频繁动作工位，则应在模型中进一步补充缓冲垫、磁性开关支架和行程挡块。整体而言，该结构不是孤立的缸体零件，而是一套包含铰接、导向、传力和安装边界的直线驱动方案，适合在通用自动化和机械设备中作为气动推拉单元进行深化设计。
