双轴可调铰接支承座结构

　　这套铰接支承结构主要面向需要在两个正交方向上调整角度的工位，常见于小型工装夹具、检测台架、光机支承、通讯设备架设辅助件以及轻型操作台的角度调节环节。结构中部的竖向圆柱段用于承接上方被支撑件，既可以作为插接定位柱，也可在柱面加工锁紧孔后配合顶丝固定外接套筒；两侧U形叉架承担主要载荷，横向贯穿的销轴提供第一旋转自由度，使上方立柱能够绕横轴完成俯仰方向摆动，而立柱与下方转接块之间的回转配合则提供第二旋转自由度，两个方向的转动组合后，支承端可覆盖较大的空间姿态范围，满足现场对位、角度找正、朝向调整的使用需求。

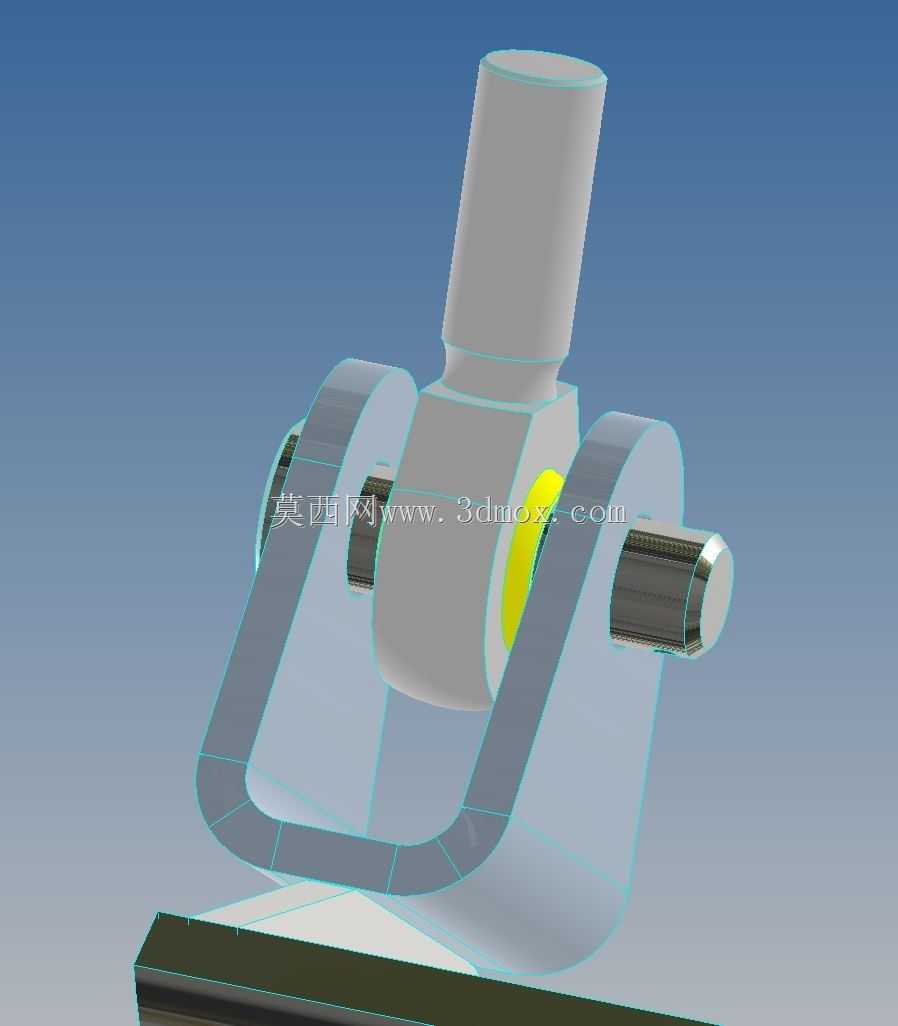

　　从受力路径来看，上方立柱承受的轴向压力与偏载弯矩先传递到中部回转块，再经由两侧同轴销轴分散到U形叉耳上，最终由底部安装底板传导至设备基础。叉耳采用对称布置，销轴双侧支撑，相比单悬臂转轴结构，其抗偏载能力更强，转动过程中卡滞风险更低。销轴端部设置限位结构，可避免轴件在往复摆动中沿轴向窜动；回转配合区域预留有环形间隙，在三维建模时该位置对应摩擦衬垫或耐磨轴套的安装空间，黄色高亮区域即提示此处需设置减磨件，实际加工中可选用铜套、工程塑料衬套或滚动轴承，根据载荷等级与转动频率确定。

　　设计思路上，该结构没有采用复杂的曲面壳体，而是以规则圆柱、拉伸叉体和切削底板构成主体，便于在三维软件中快速参数化修改。立柱直径、叉耳间距、销轴直径和底板厚度均可按承载比例缩放：轻型应用场景下，立柱可取较小直径，叉体采用铝合金铣削或钣金折弯焊接；若用于工装夹紧、传感器架设等存在振动的工况，则应加大销轴直径，增加叉耳壁厚，并在底板上布置四个沉头安装孔，通过螺栓把合在工作台面。底板边缘给出了平直安装基准面，装配时可直接靠住台架定位边，减少找正时间。

　　外形边界方面，整体高度集中在立柱顶端到安装底面之间，宽度由U形叉架外侧轮廓决定，横向销轴两端略突出于叉耳，用于布置挡圈或锁紧螺母。建模时需要重点控制三处配合尺寸：一是横向销轴与叉耳孔的同轴度，两侧孔应在同一次装夹中加工或在装配图中明确同轴公差；二是立柱回转段与转接块内孔的配合间隙，间隙过小会在粉尘环境下转动发涩，间隙过大则会导致支承端晃动；三是底板安装孔的孔位间距，需与所配套的台板槽宽或螺孔阵列匹配。

　　在实际使用中，这类支座常承担“粗定位+锁紧”的功能：先松开销轴与回转处的锁紧件，手动调整被支撑件到目标角度，再分别锁紧横轴和回转轴，使姿态固定。若需要频繁遥控调整，也可在销轴端加装蜗轮蜗杆或小型旋转驱动，将手动铰接座升级为电动云台基础构件。模型中各零件分模清晰，转动副、支撑件和基础件层次明确，结构工程师可在此基础上补充锁紧螺钉、衬套、定位销等细节，直接转化为工程图用于加工或采购标准件拼装。
