四分之三英寸CIP直筒管路连接件

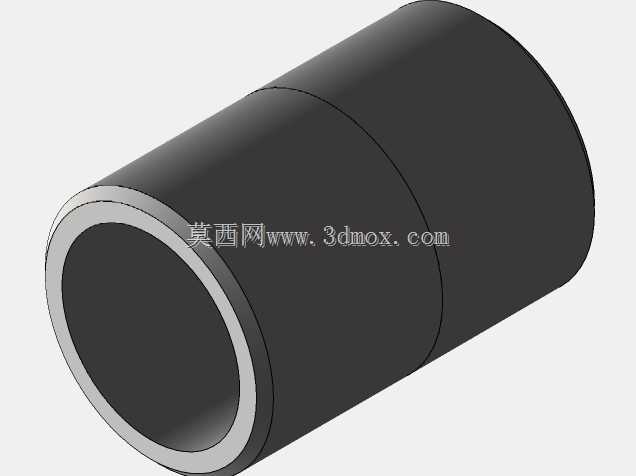

　　在洁净工艺管线的现场排布里，短节类连接件往往是最容易被低估的部件。它不像泵阀那样承担动作功能，却直接决定两段管路之间的过渡是否平顺、内壁是否存在卫生死角，以及后期拆装维护时是否需要额外切割或焊接。这款3/4英寸CIP连接件采用等径直筒结构，主体为中空圆管，两端保留规整的圆形接口，整体没有突兀的变径、凸台或旁通支路，适合在CIP清洗系统、食品饮料输送管线、制药纯化水回路以及精细化工配料管路中作为直线段连接使用。

　　从实际工况看，CIP系统要求管路在不拆卸或少量拆卸的情况下完成清洗液、漂洗水和消毒介质的循环冲洗。连接件内壁若存在台阶、缝隙或粗糙过渡，残留物料就可能在局部积聚，形成微生物滋生或交叉污染风险。该模型将内孔贯通区域设计为连续圆柱面，介质沿轴向通过时流向稳定，压降较小，也便于清洗液以稳定流速冲刷内壁。外圆面保持简洁，没有复杂筋板，既减少了外部积液点，也让保温层包覆、外表面擦拭和现场标识粘贴更加方便。

　　结构建模时，首先需要控制的是公称通径与壁厚之间的关系。3/4英寸规格对应的管路边界较小，若壁厚取值过大，会压缩实际流通截面，影响清洗液回流速度；若壁厚过薄，则在卡箍压紧、管路振动或温度循环作用下容易出现端口变形。因此直筒段的壁厚应沿全长保持一致，端口处可根据配套接头形式预留配合长度。模型中圆管端面平整，轴线与端面保持垂直，这一点在装配时非常关键：端面偏斜会使密封件受压不均，轻微时造成渗漏，严重时会使卡箍或锁紧环产生偏心载荷。

　　安装边界方面，该连接件呈细长圆柱形态，占用空间主要沿管路轴线方向展开，径向尺寸接近配套管外径。布置时不需要为手轮、执行器或侧向法兰预留操作空间，但要在两端留出足够的装拆距离，便于卡箍就位、密封件更换以及管路对中。若用于密集管架或设备夹层，应避免将其紧贴墙面、桥架或其他管线排布，至少保证外圆周围有手指和卡具操作空间。对于有热胀冷缩的管路，直筒连接件本身不吸收位移，需要在系统层面通过弯头、管架或补偿段释放热变形，不能让端口长期承受轴向拉压。

　　从功能特性上看，这类连接件的价值在于提供可靠、连续、易清洁的流道。它没有内部活动件，不存在卡滞、磨损和密封副失效问题；外形规则，便于在三维装配中与弯头、三通、阀门、泵口以及罐体接管进行快速对位。设计人员在选型时应重点核对端口标准、内孔直径、外圆尺寸、密封面形式以及材料表面处理要求。若用于卫生级场景，内壁焊缝和过渡圆角通常需要抛光处理；若用于普通工业流体，则可根据压力等级和腐蚀环境确定壁厚与材质。

　　建模过程中，中空结构不宜仅用外观圆柱代替，应真实反映内孔、壁厚和端口边界，这样在干涉检查时才能判断接头插入深度、密封圈压缩位置以及相邻管线净距。直筒外表面可作为管架支撑和抱箍夹持的基准面，支撑点不宜过于靠近端口，以免影响连接件拆装。整体来看，该模型适用于需要直线对接、短距离延伸以及保持CIP清洗流道连续性的管路设计场景，结构虽简单，但尺寸一致性、端口垂直度和内孔平顺性直接影响整套管线的清洁效果与运行可靠性。
