两百毫米口径同轴排风导流筒结构

　　这套导流式排风筒主要面向中小风量通风系统的末端转接与气流整理场景，常见于车间局部排风、设备柜体散热、实验台通风支管以及小型工业机组的排气段。结构本身并不承担复杂传动载荷，却直接影响气流出口的平顺性、噪声表现和安装空间利用率，因此在三维建模时不能只把它当作简单圆筒处理，而要把风道截面变化、内外筒同轴关系、支撑筋布置和安装边界一并纳入校核。

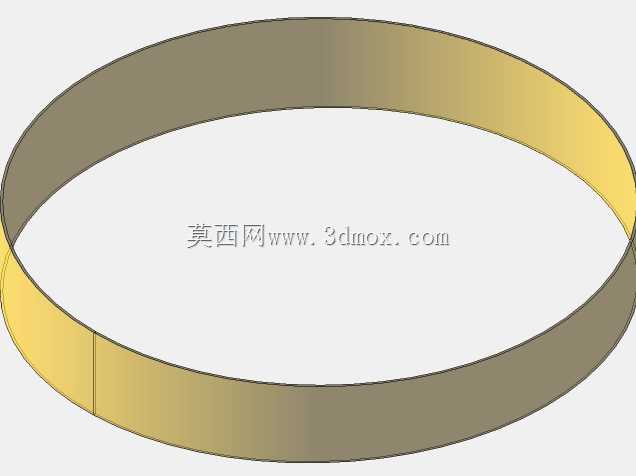

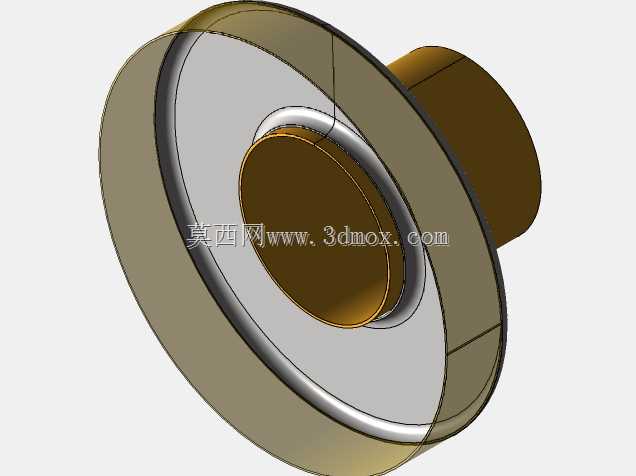

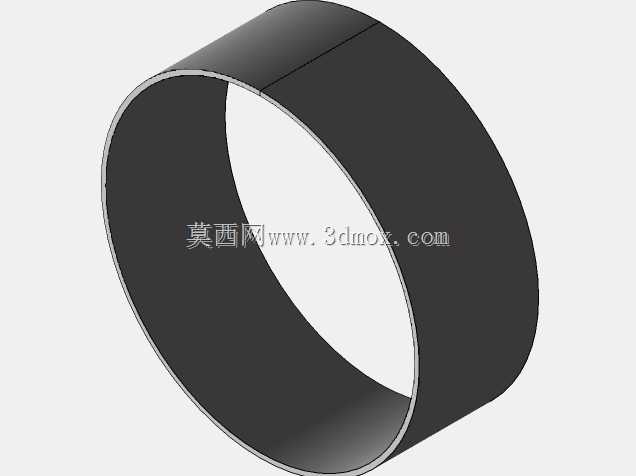

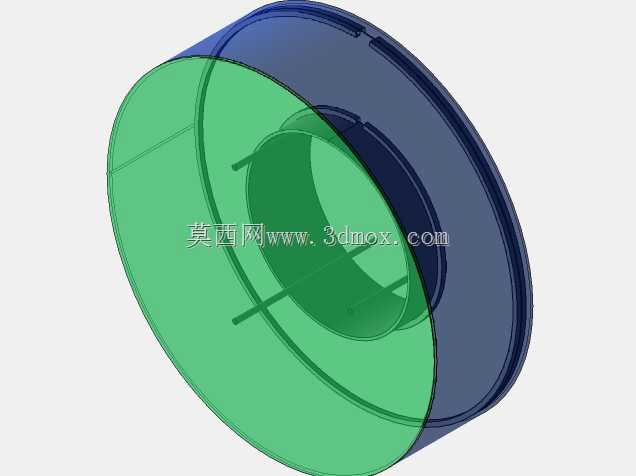

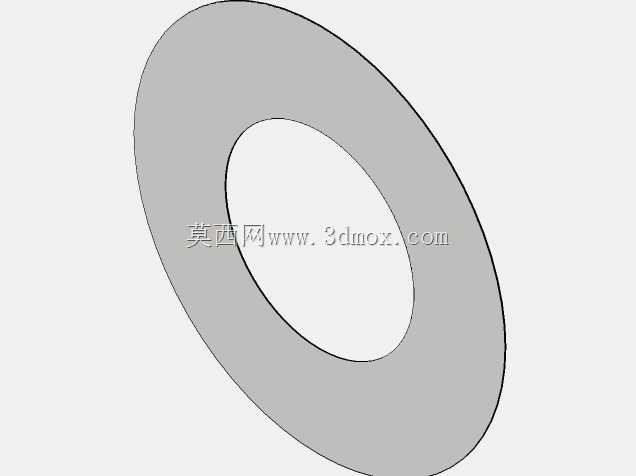

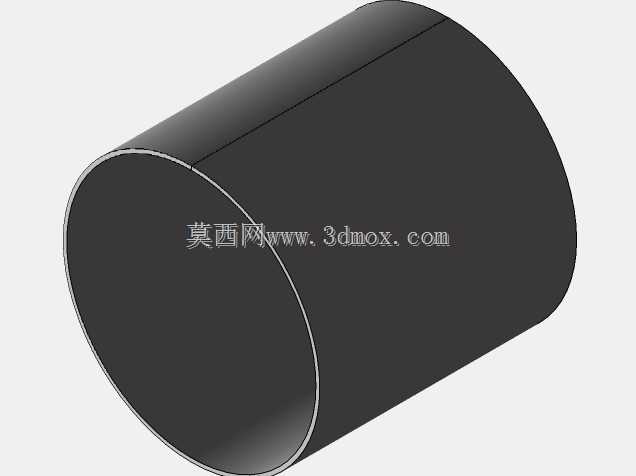

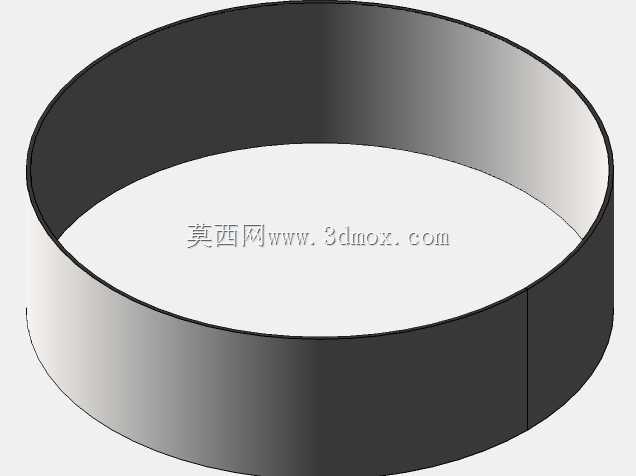

　　从外形上看，主体由外侧大直径筒段与中心小直径筒口构成，整体呈现短筒盘状布局。大端口径对应200mm通风管路，可与同规格软管、硬管或法兰接口对接；中心筒口用于衔接较小尺寸的进出风通道，使两股不同直径的气流路径能够在较短轴向距离内完成过渡。外筒侧壁保留了连续的环形壁面，能够约束气流向外扩散，减少出口边缘涡流；中心筒则通过内部支撑结构固定在外筒轴线上，避免悬臂偏置带来的振动和气流偏心。

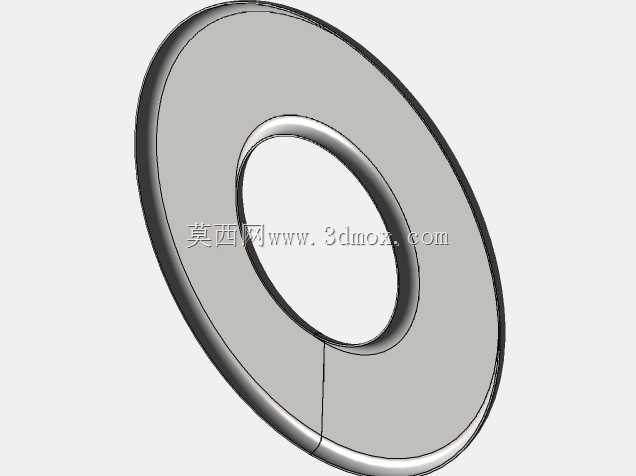

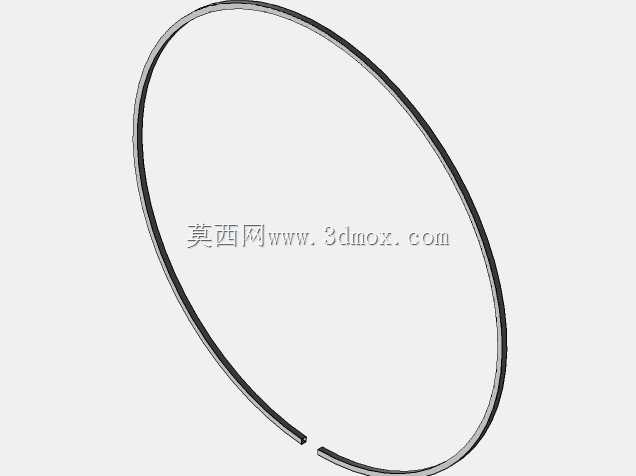

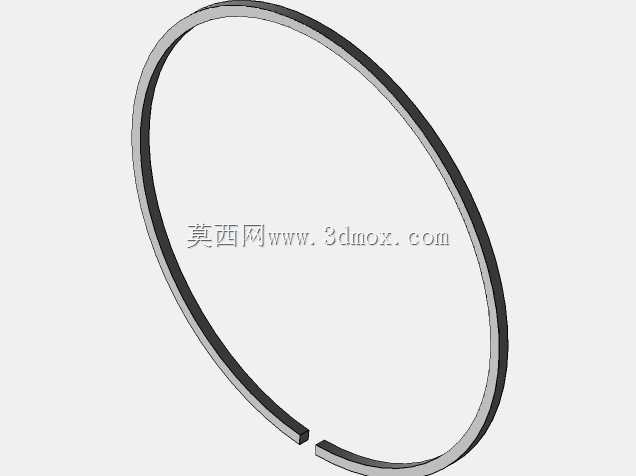

　　设计思路上，这类零件优先保证流道连续和装配同轴。若大小口径之间直接采用突兀台阶，气流在台阶处容易形成回流区，排风阻力上升，也会带来明显风噪。模型中将过渡区域布置成平缓的环形空间，并在内外筒之间设置交叉支撑筋，使中心筒在轴向和径向上都获得约束。支撑筋数量不宜过多，否则会遮挡有效通流面积；也不能过少，否则中心筒在受气流脉动或安装外力时容易偏移。图中可见的筋板沿径向布置，兼顾定位刚度与流道通透度，适合常规低压通风工况。

　　在实际设备中，该排风筒可作为风机出口与外接管路之间的转接件，也可嵌入设备背板、墙板或机壳内部使用。安装时需要重点核对外筒最大外径、轴向厚度以及中心筒的伸出长度。外筒轮廓决定了面板开孔或护罩空间，中心筒位置则关系到与上游风机、阀件或软管的对中。若安装在薄板机柜上，还应在连接面考虑密封垫或压边结构，防止缝隙漏风；若用于移动设备，则要评估筒壁厚度和支撑筋强度，避免运输振动导致接口松动。

　　建模过程中，外筒适合采用回转体思路建立，先确定内外壁直径、筒段长度和端部圆角，再通过抽壳或旋转特征形成薄壁结构。中心筒同样以回转特征为基础，保证其轴线与外筒轴线重合。径向支撑筋可在草图中绘制截面后拉伸，并按圆周阵列方式布置，阵列角度要结合流道遮挡和成型工艺平衡。对于注塑或薄板成型件，筒壁转折处应保留合理圆角，降低应力集中；对于机加工或焊接件，则需在图纸中明确焊缝、壁厚和配合公差。

　　功能特性方面，该结构的价值在于把口径转换、气流导向和端部连接集中在一个紧凑零件内。与单纯变径管相比，它的外盘式轮廓更适合贴板安装，中心筒又能提供稳定的小口径接口；与普通直管相比，环形外壁能够对出口气流形成约束，使排风方向更集中。维护时，筒内支撑筋附近可能积尘，因此在粉尘或纤维较多的场合，应尽量采用光滑内壁并减少死角；若用于排放含油雾或潮湿空气，材料表面还需考虑防腐和便于擦拭。

　　从选型角度看，使用方不能只关注200mm这一接口尺寸，还要核对中心筒直径、整体厚度、法兰或搭接边宽度以及连接方式。管路系统中，该件前后最好保留一定直管段，避免紧邻弯头或变径部件，使气流在进入导流筒前已经相对稳定。若风机转速较高，还应把该件的固有频率、支撑筋刚度和连接紧固方式纳入检查，防止风筒与叶片通过频率产生共振。

　　三维结构表达时，装配模型应保留外筒、中心筒和支撑筋的真实相对位置，剖切视图可以清楚展示环形流道和筋板厚度。工程图中除常规尺寸外，还应标注两端接口的配合尺寸、同轴度、安装面平面度以及关键壁厚。对于需要后期开模的版本，还应进一步检查拔模方向、壁厚均匀性和筋根厚度，使概念结构能够顺利转化为可制造零件。整体而言，这是一款结构不复杂但对气流组织、安装空间和接口匹配要求明确的通风导流部件。
