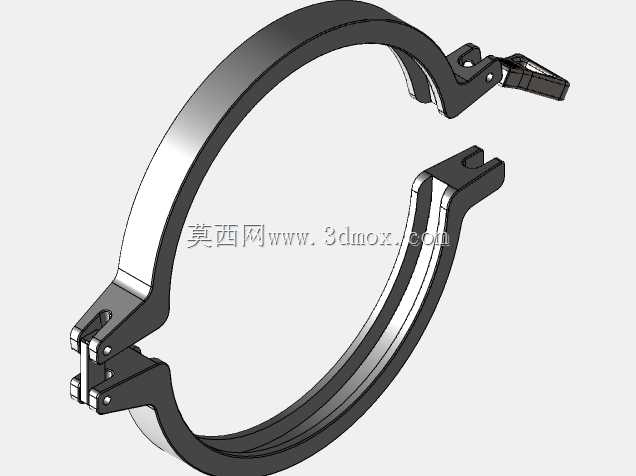

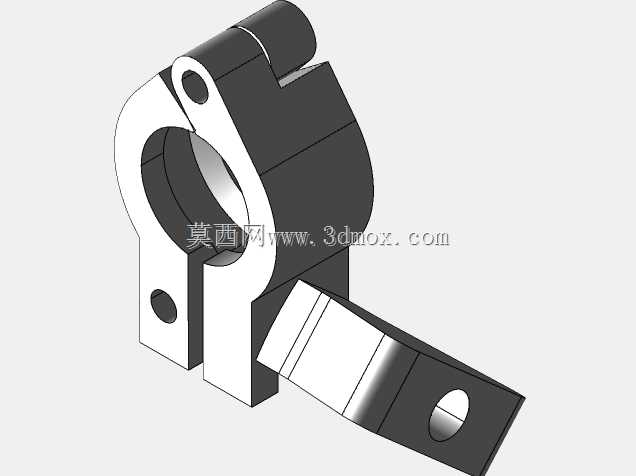

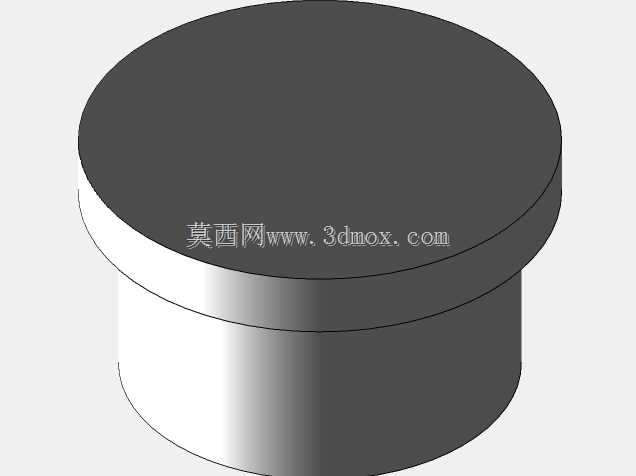

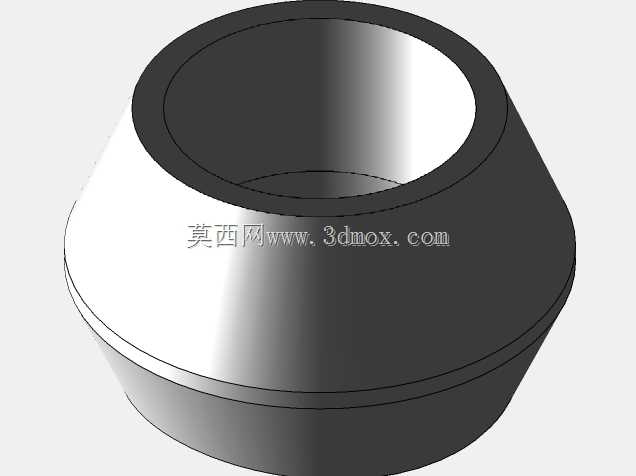

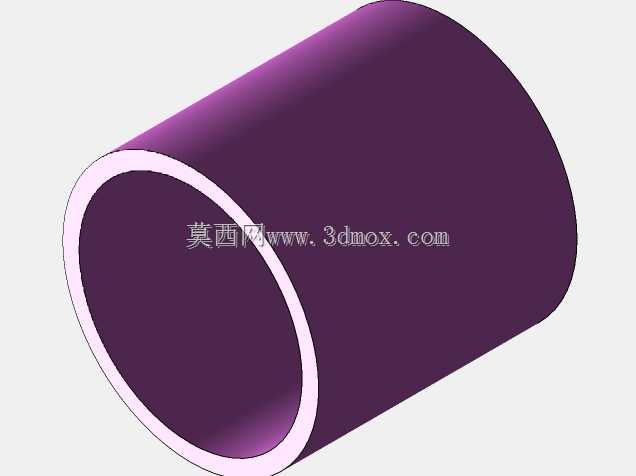

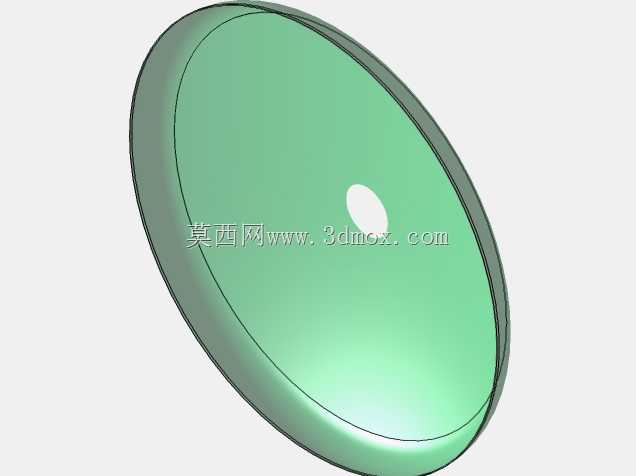

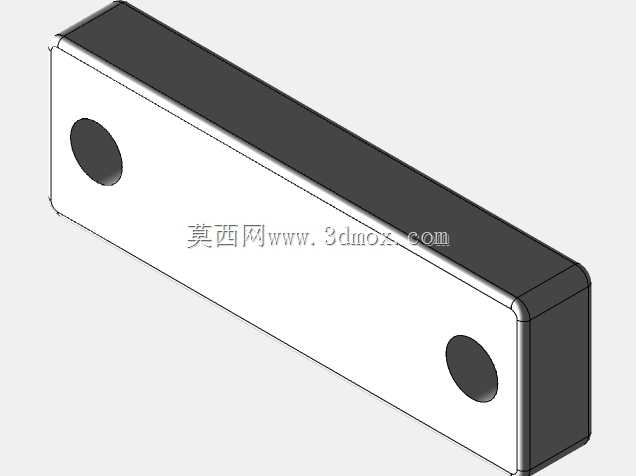

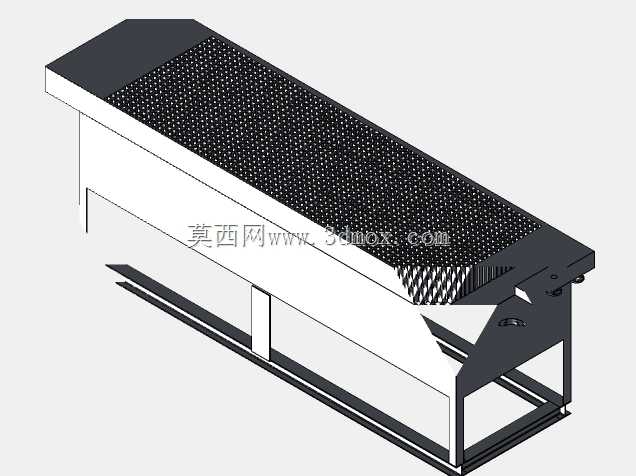

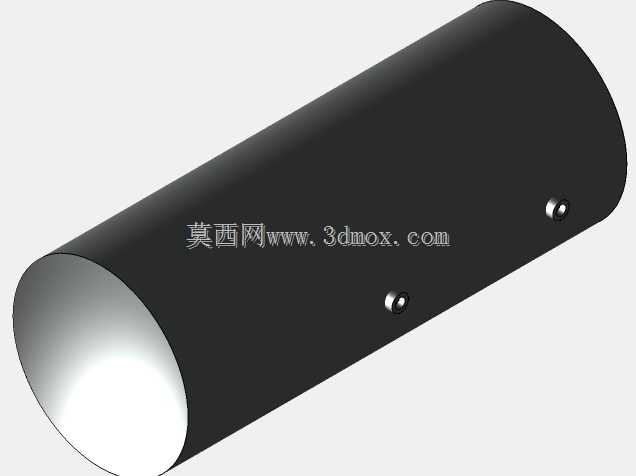

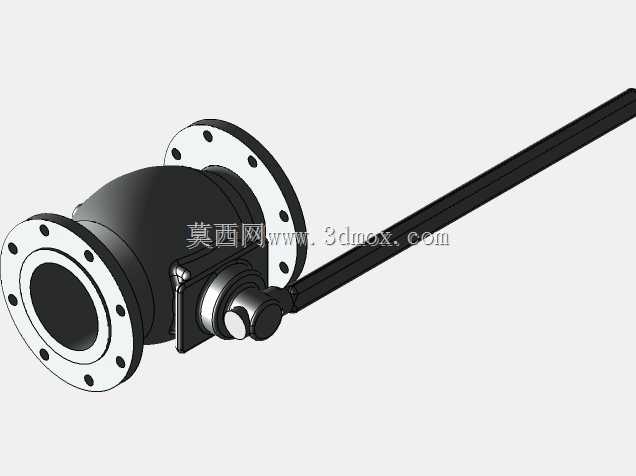

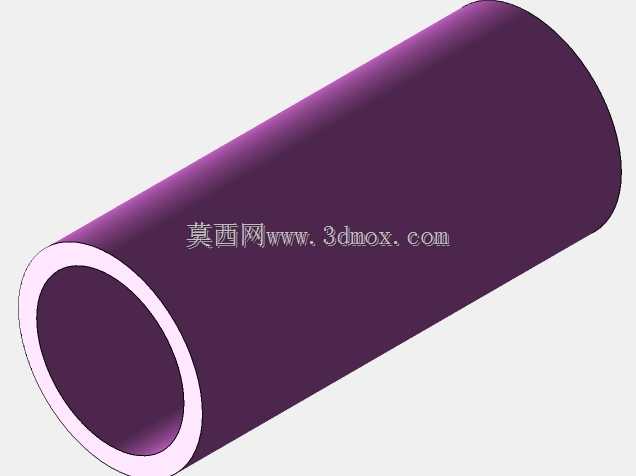

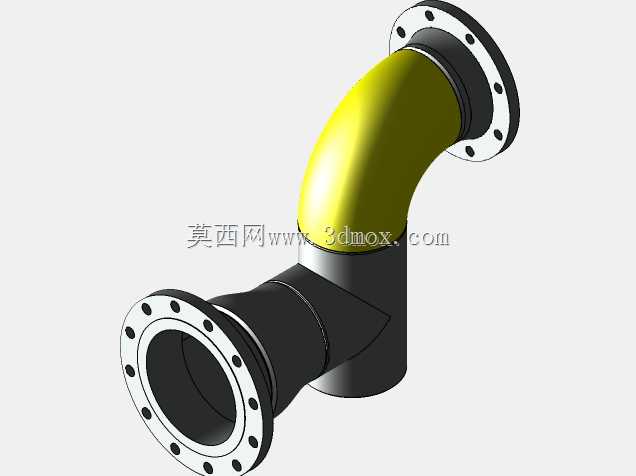

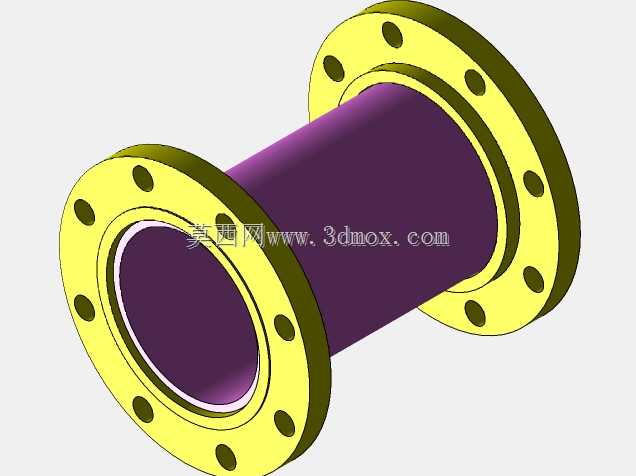

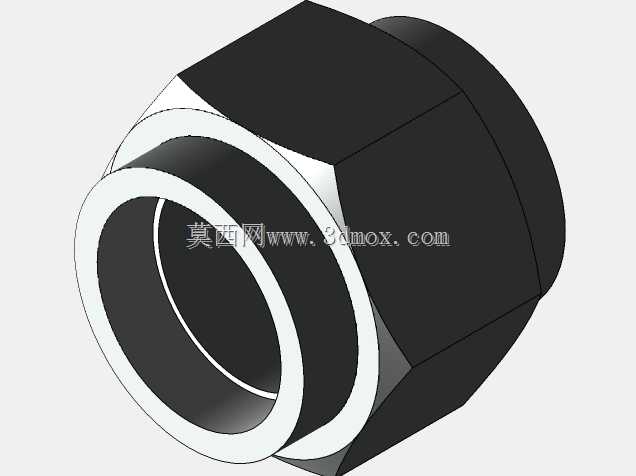

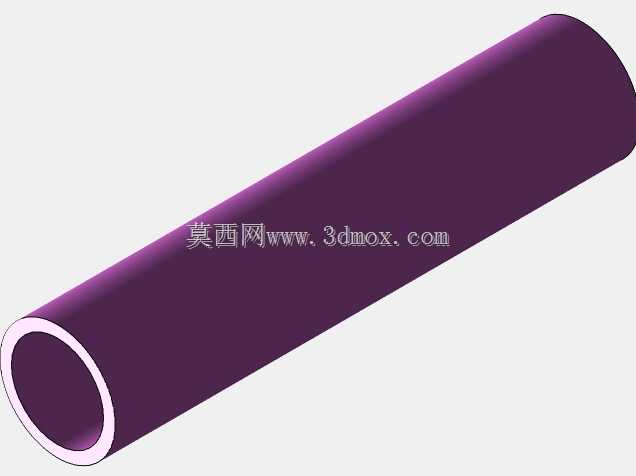

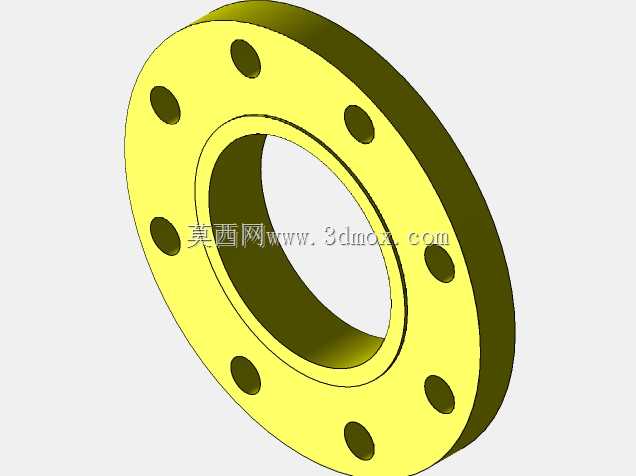

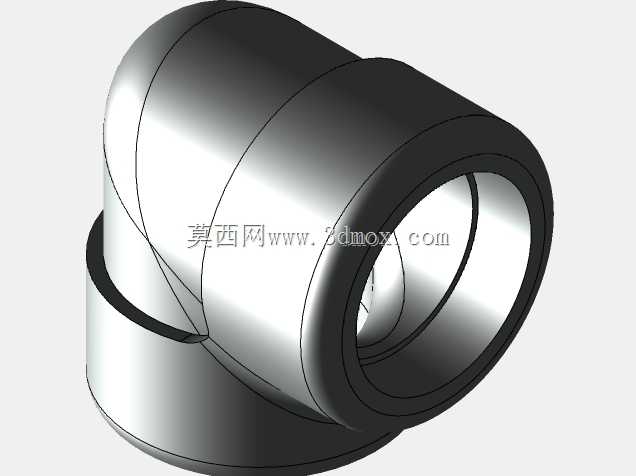

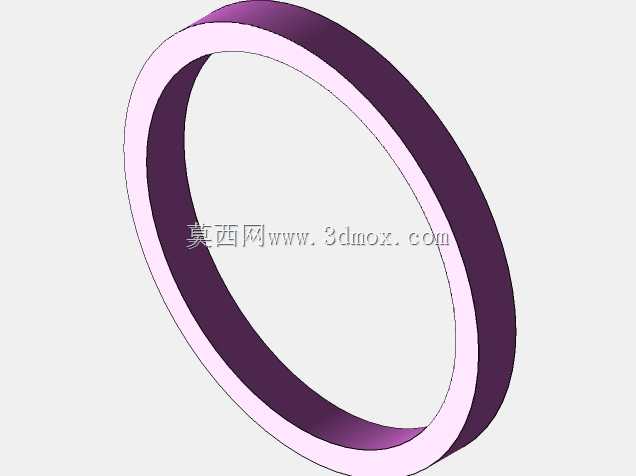

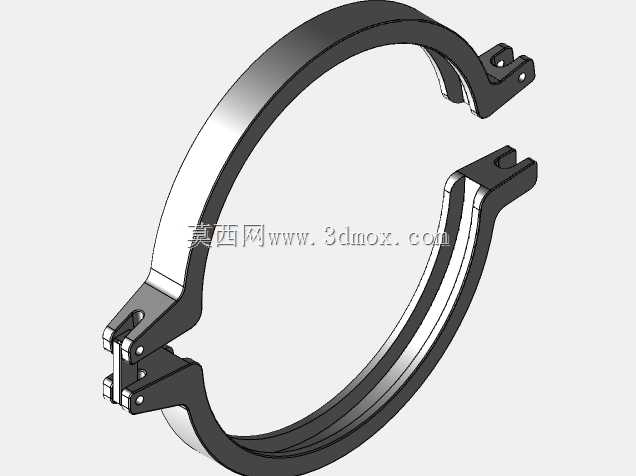

不锈钢快开式管道夹持固定卡箍结构

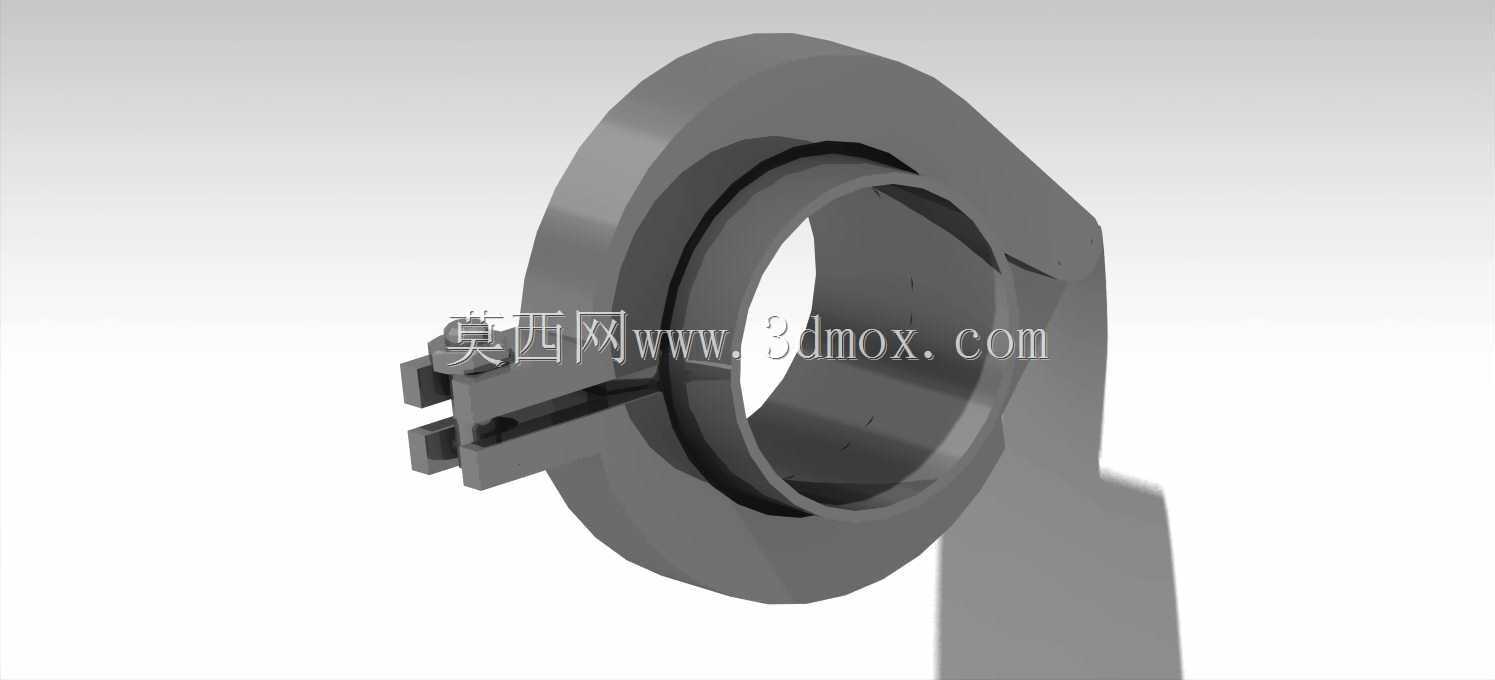

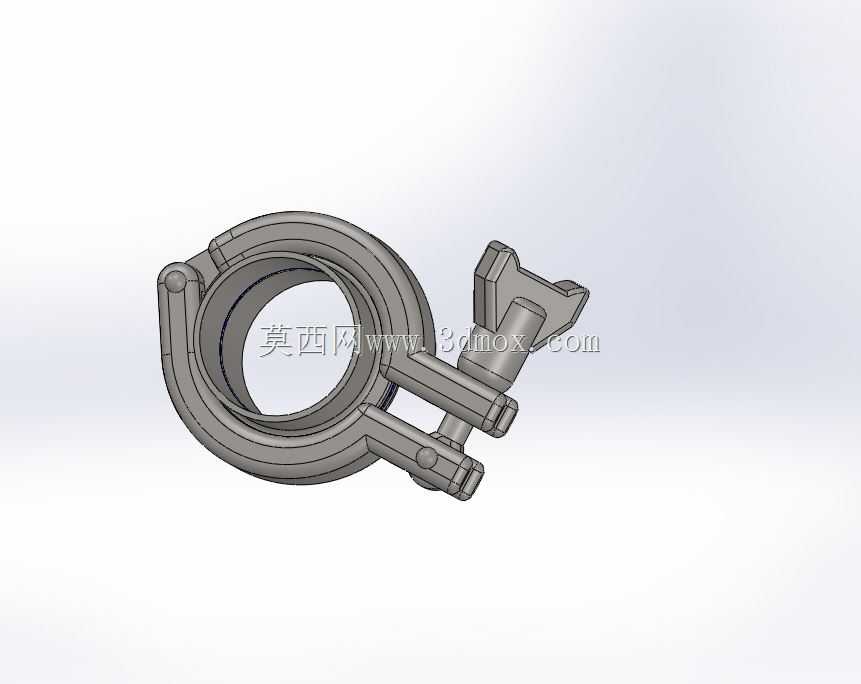

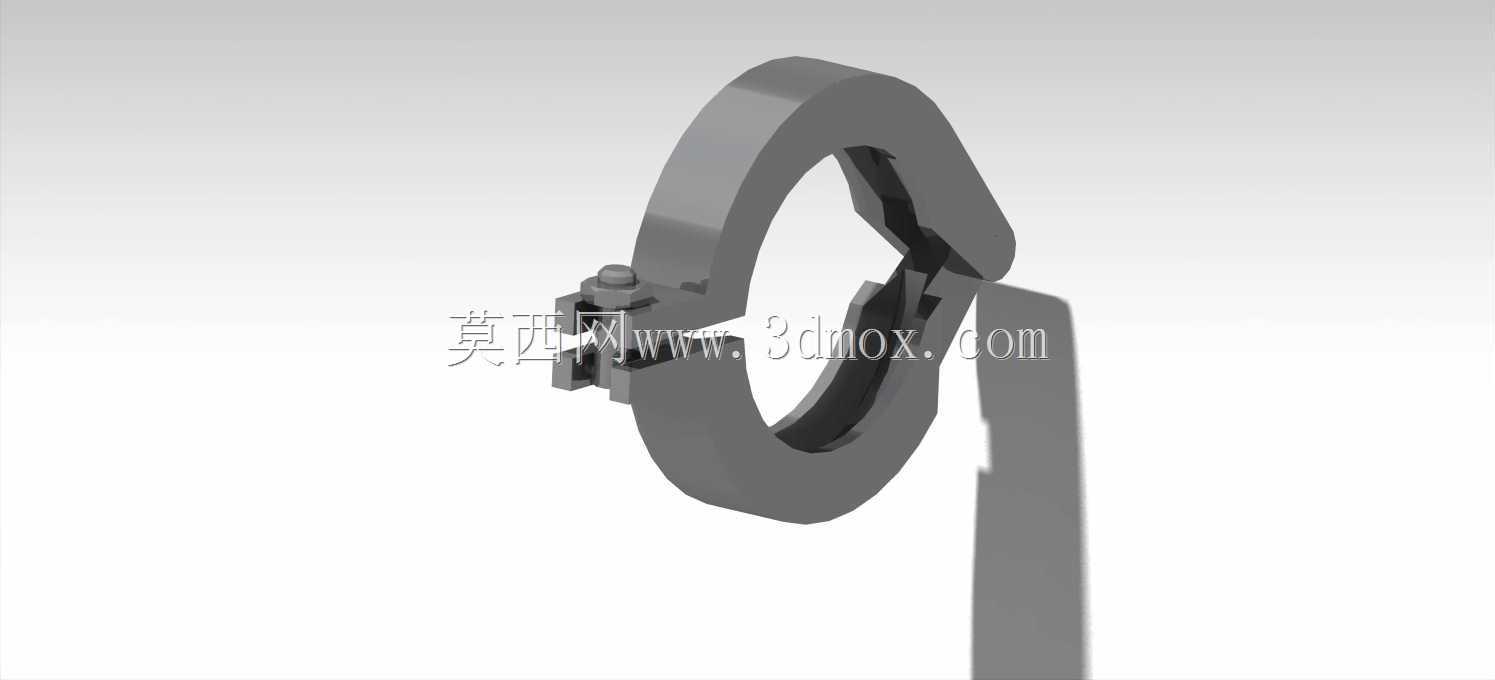

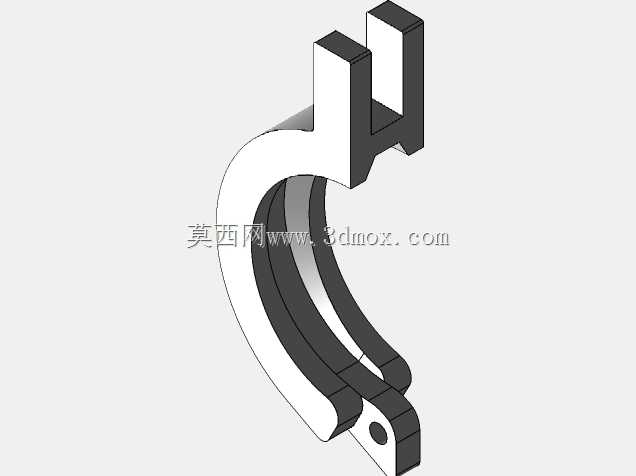

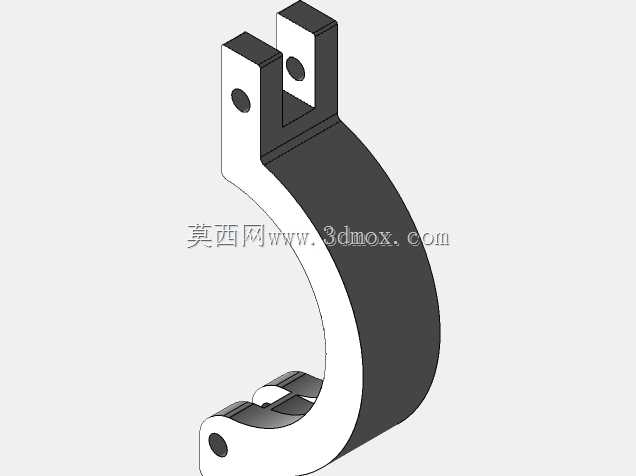

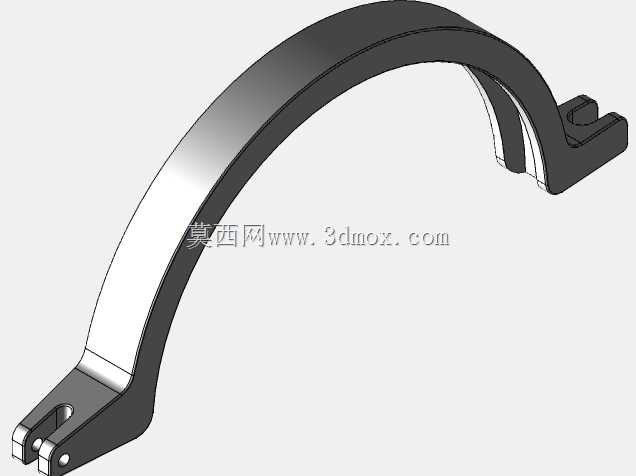

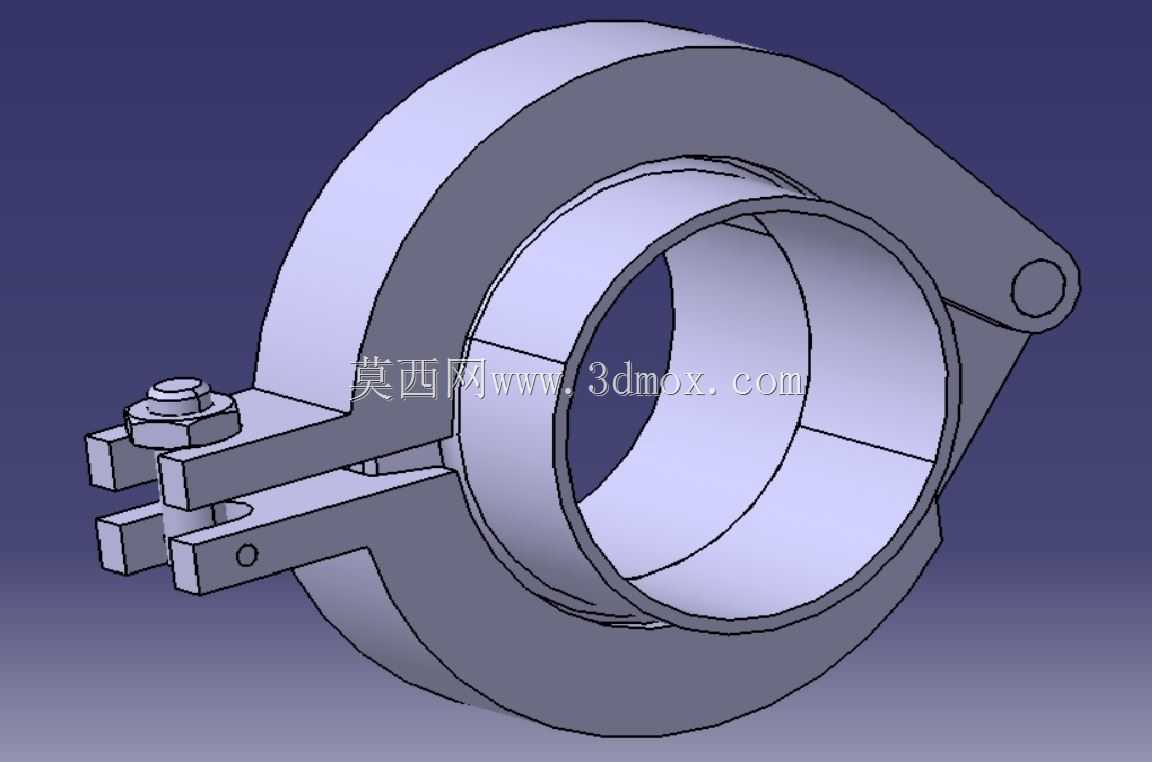

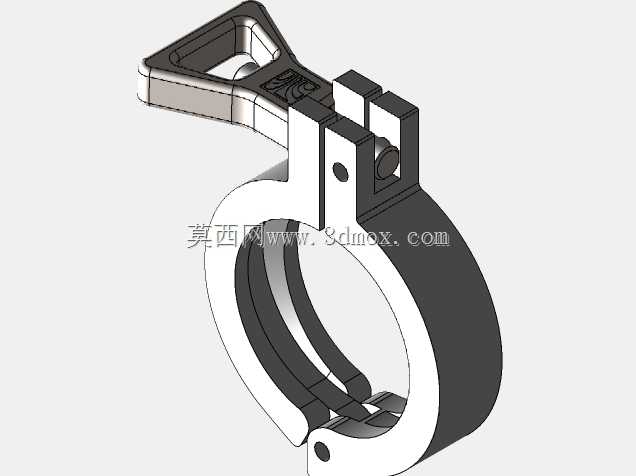

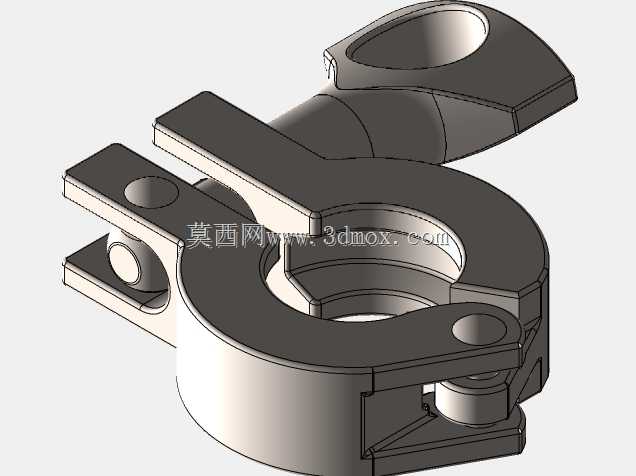

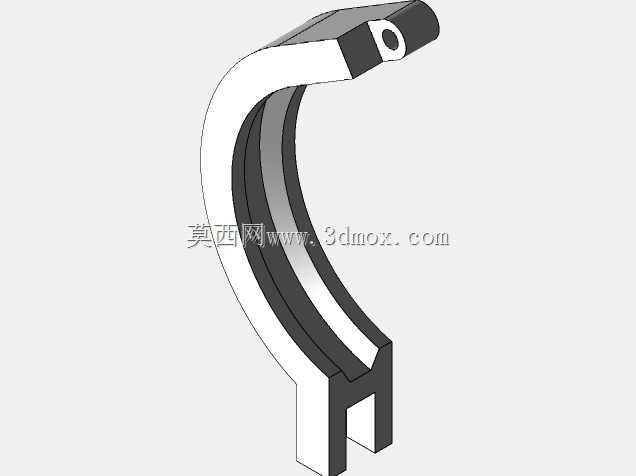

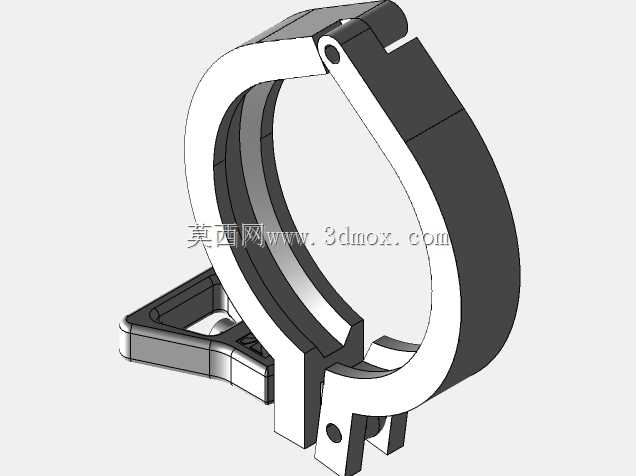

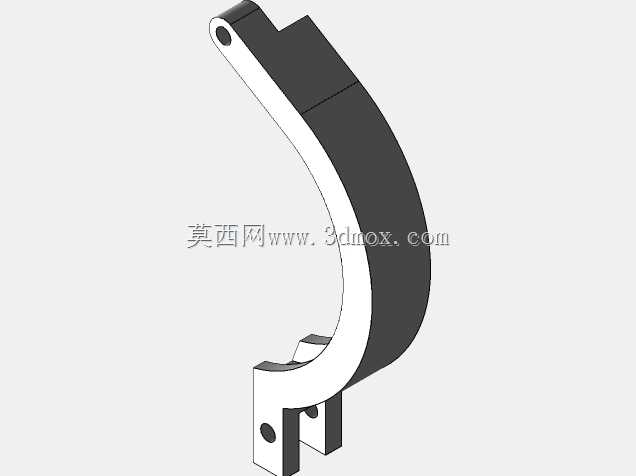

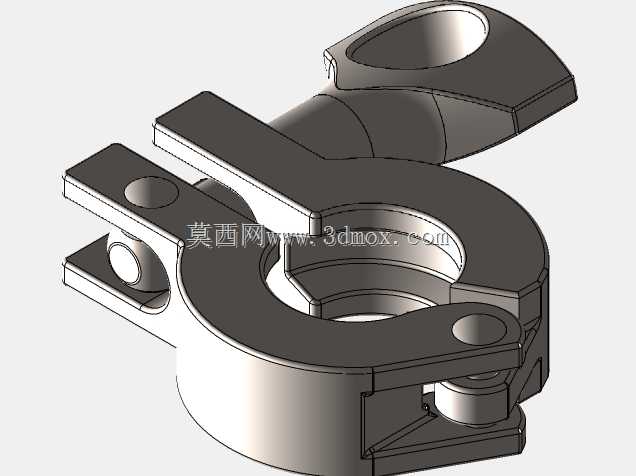

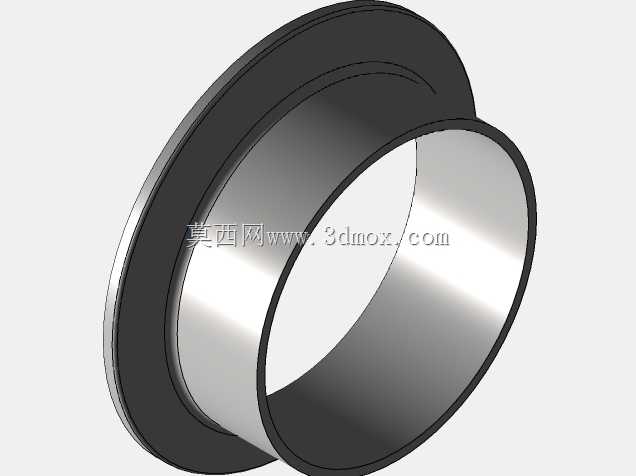

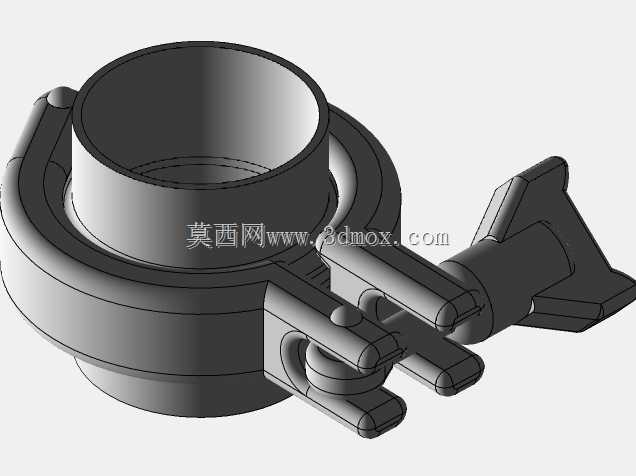

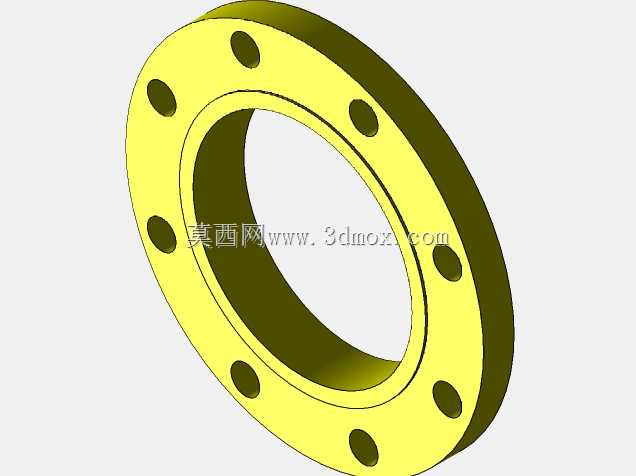

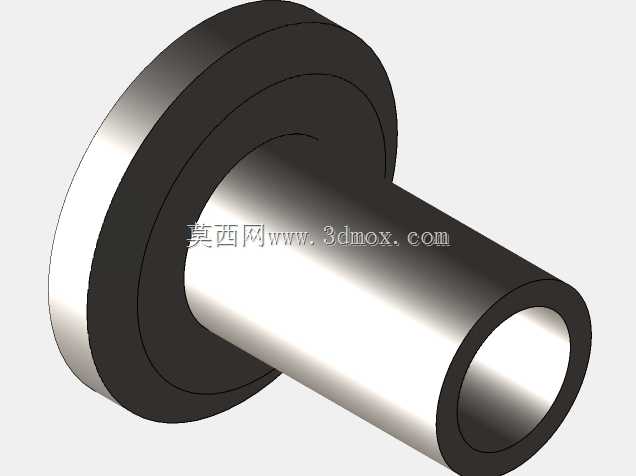

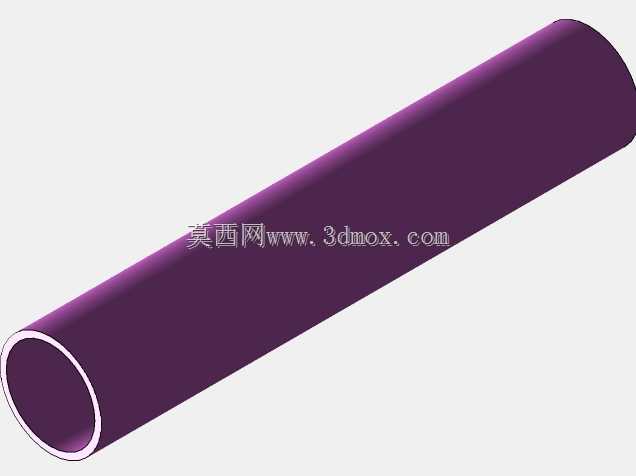

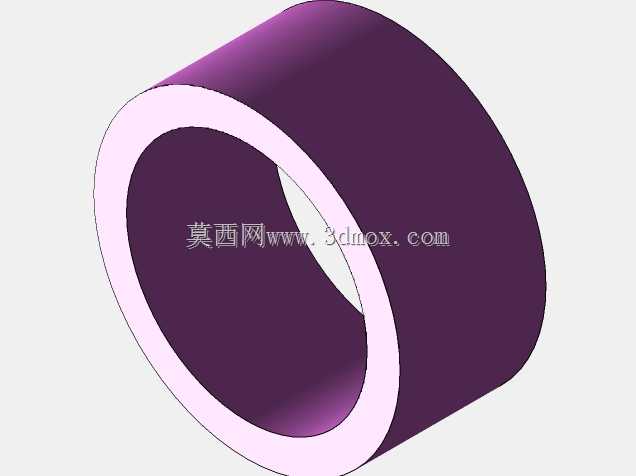

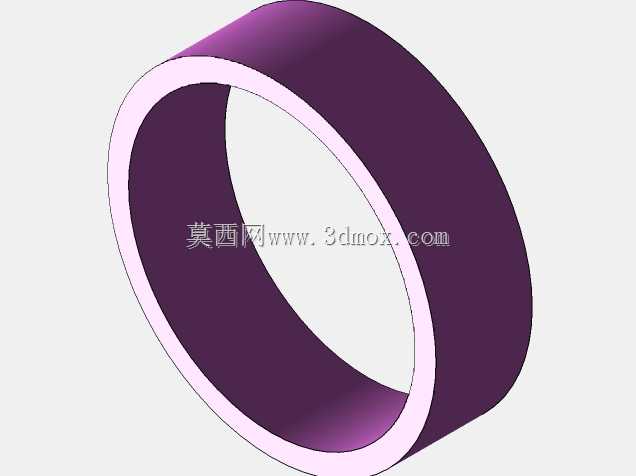

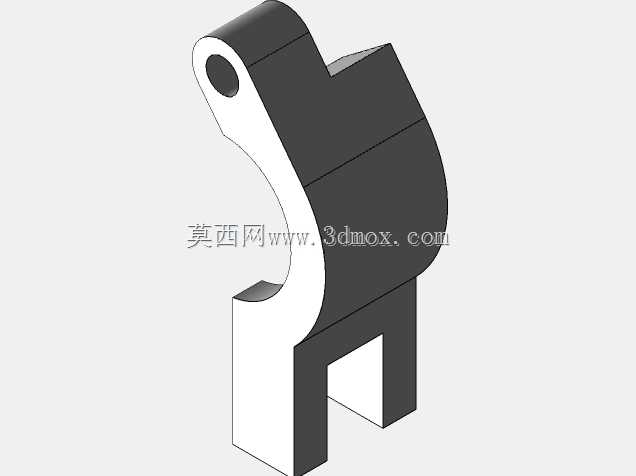

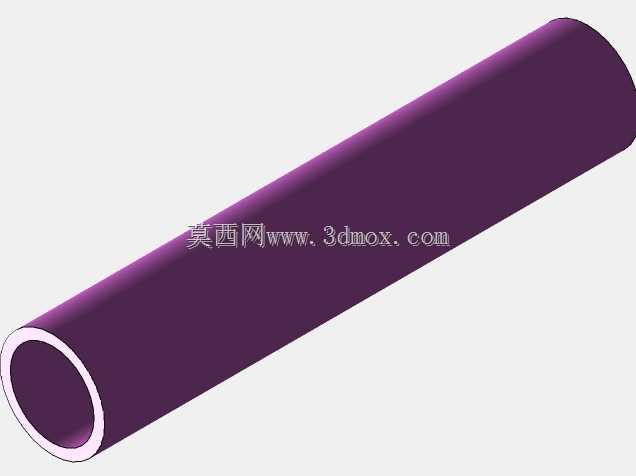

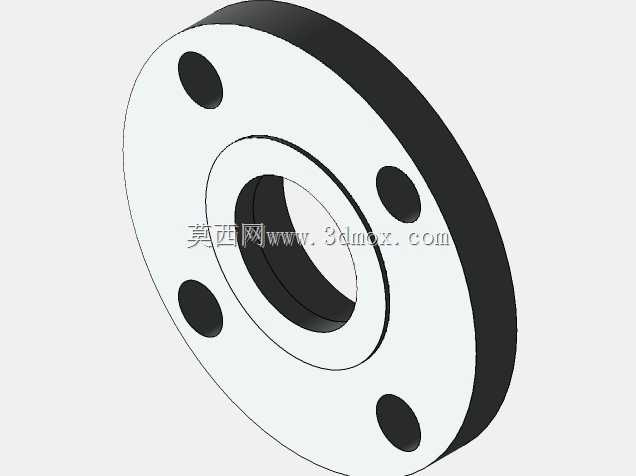

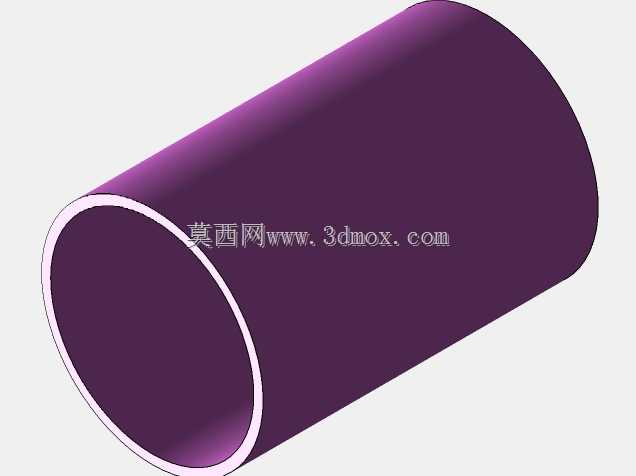

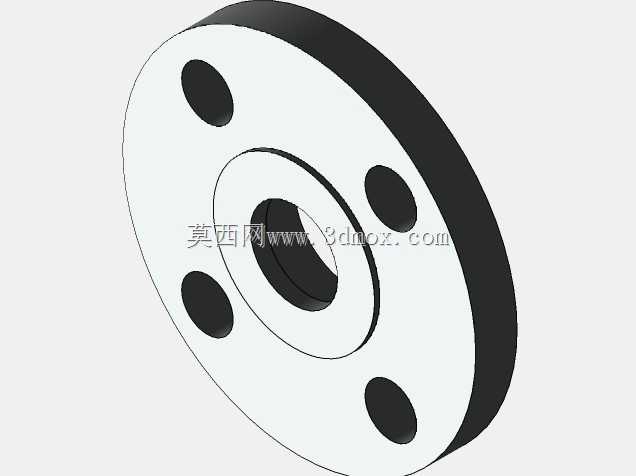

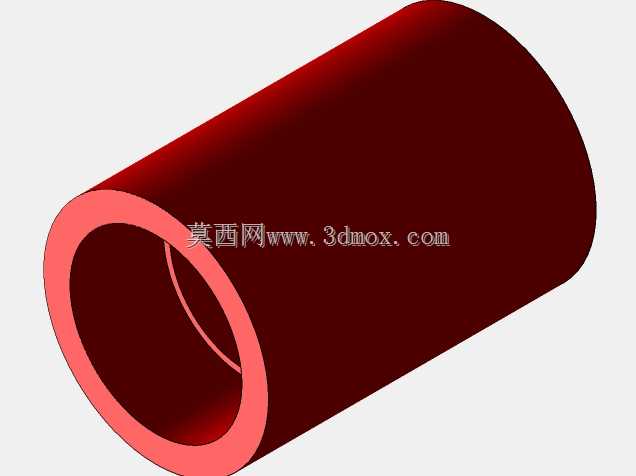

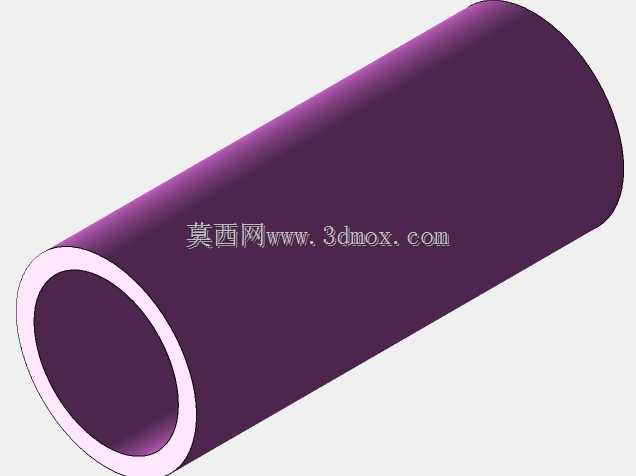

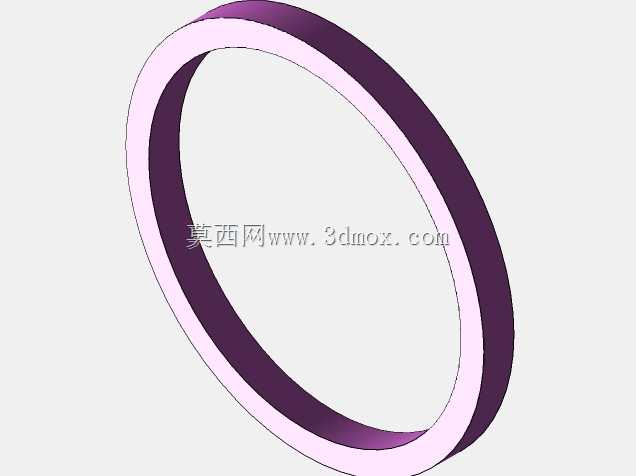

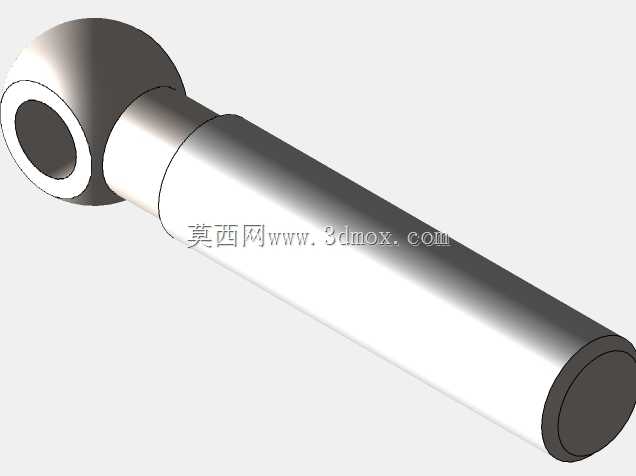

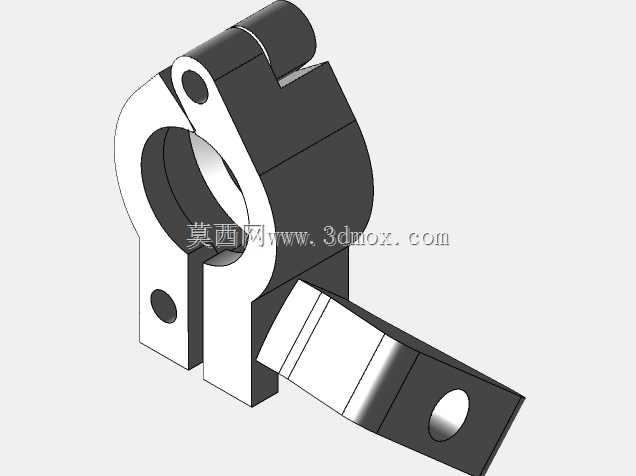

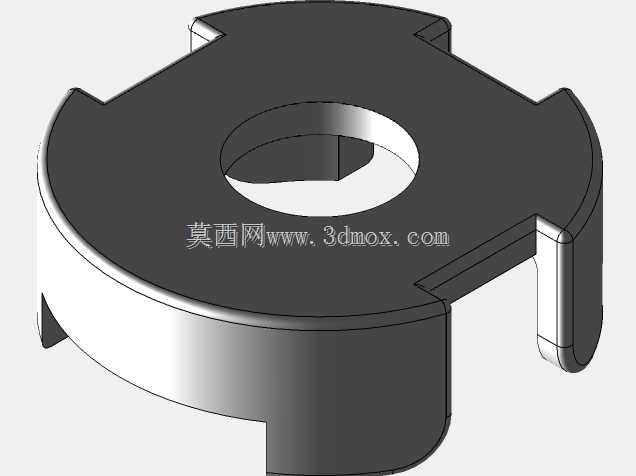

　　在洁净流体管路、食品饮料输送管线、小型化工实验装置以及半导体工艺辅助管路的现场装配场景里，经常会遇到薄壁管道需要频繁拆装、同时又要保证对接处同轴度与密封预紧力的需求，这类开口式环形夹持件就是针对该类工况开发的典型管路紧固构件。整体结构采用对半开合的抱箍形式，主体为环形包覆段，一侧预留铰接开合间隙，另一侧延伸出带锁紧孔的双耳夹持臂，管路对接时先将两半环体套在相邻管道的法兰凸缘或者管道对接衬套外侧，扣合后在双耳位置穿入锁紧螺栓，逐步拧紧螺栓即可让环体内圈均匀收拢，把对接位置的密封圈压紧在管道端面，不需要在管道外壁焊接额外支座，也不会对薄壁管造成局部点状压痕。从结构受力逻辑来看，环体的截面厚度并非均匀取值，

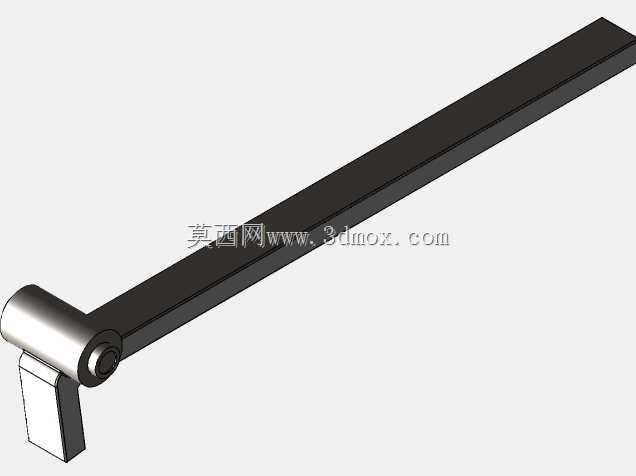

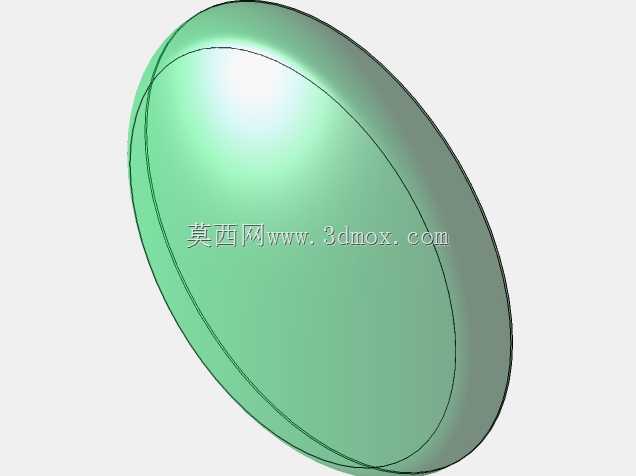

　　靠近内圈贴合管道的位置做了小幅加厚，用来承受螺栓锁紧时产生的周向拉应力，外圈过渡位置做了圆弧倒角，既避免装配时操作人员被锐边划伤，也减少了钣金冲压或者机加工过程中的应力集中风险。夹持臂从环体外侧切线方向延伸而出，这种布局的优势在于螺栓锁紧的拉力方向几乎和环体的开合切线重合，拧紧力矩转化为环体收拢预紧力的效率更高，不会出现力臂偏斜导致环体单侧翘起、管道局部受力不均的问题。环体内圈预留了适配标准管道外径的配合公差，实际选型时需要匹配对应公称通径的管道，内圈表面加工有浅槽，既可以容纳橡胶密封圈的挤出余量，也能在管道存在小幅外径公差时通过密封圈的形变补偿间隙，避免管路输送带压介质时出现渗漏。在设备布局的安装边界层面，

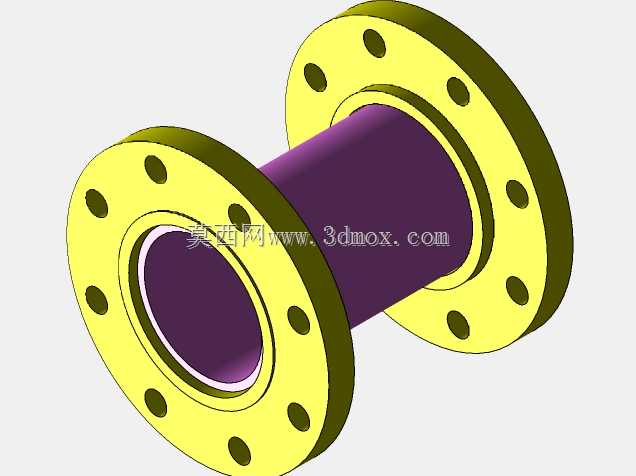

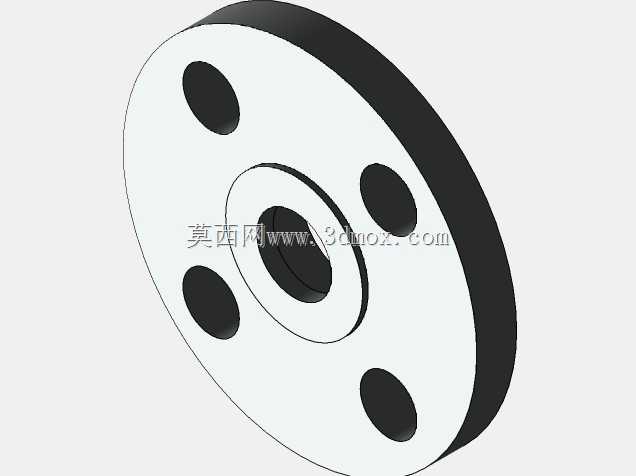

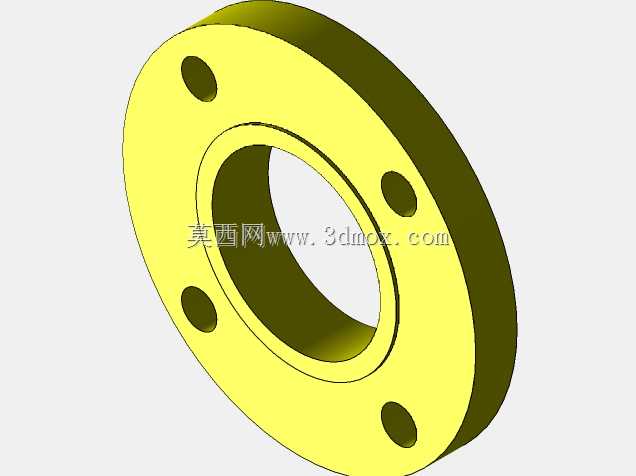

　　该卡箍完全布置在管道径向外侧，轴向占用长度仅覆盖管道对接的接缝区域，不会沿管道轴向占用过多安装空间，在管路排布密集、设备旁侧操作空间狭小的车间环境里，只需要在卡箍夹持臂侧预留出扳手拧紧螺栓的操作空间即可完成装拆，日常维护时松开螺栓即可快速打开环体，更换密封圈或者清理管道内部残留物料，相比传统焊接法兰需要多组螺栓对角紧固的操作，拆装效率提升非常明显。材质选用AISI304奥氏体不锈钢，本身具备优秀的抗锈蚀能力，在水环境、弱腐蚀性流体以及日常清洗消毒的工况下不会出现生锈掉渣的问题，完全符合食品、医药类生产车间对管路元件的卫生要求，表面经过钝化处理后不容易粘附物料残留，冲洗清洁的难度很低。建模过程中需要重点把控几处配合细节：

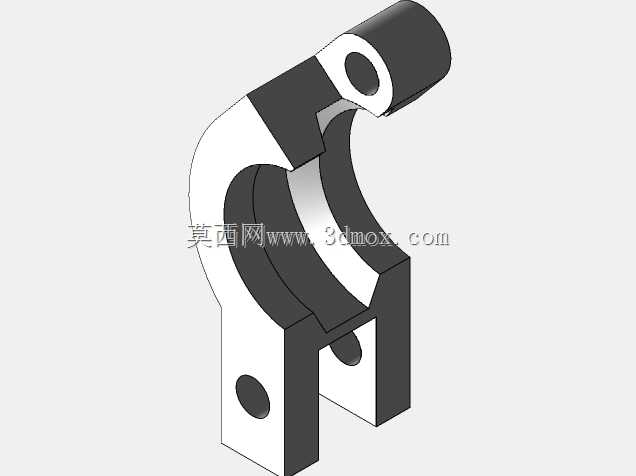

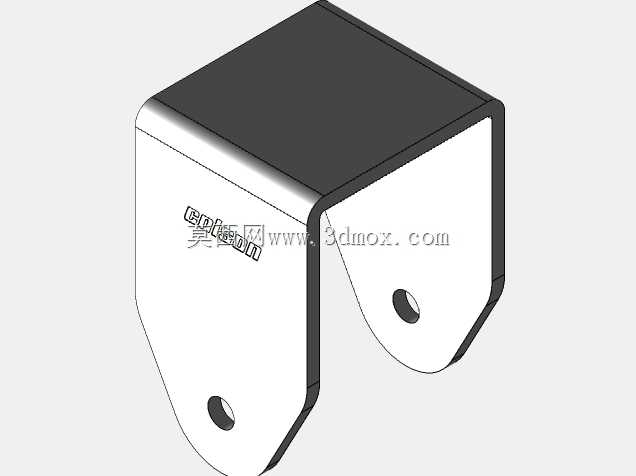

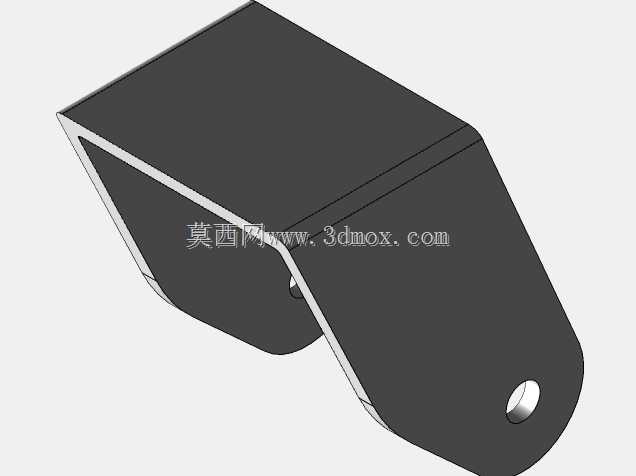

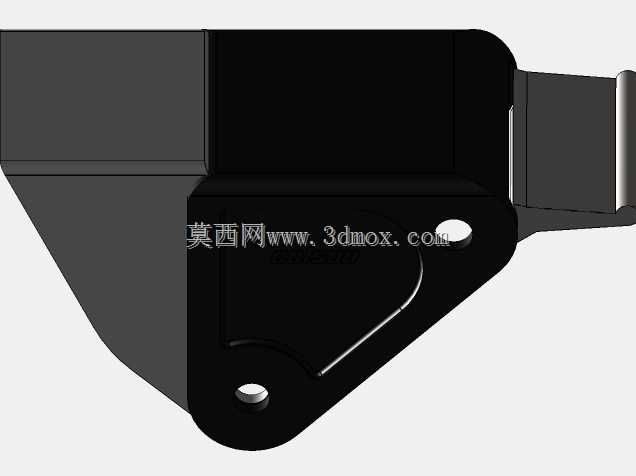

　　首先是两半环体的开合间隙，间隙过小会导致环体扣合时发生干涉，间隙过大则会让锁紧行程变长，螺栓需要拧入过多螺纹才能达到额定预紧力；其次是夹持臂上螺栓孔的同轴度，两侧耳板的孔位必须保持对齐，否则穿螺栓时会出现卡滞，强行锁紧还会给螺栓带来附加弯曲应力；另外环体内圈的圆度公差需要控制在合理范围内，如果圆度误差过大，锁紧后会出现局部位置压不紧密封圈、其余位置挤压过度的情况，直接影响管路的密封可靠性。这类卡箍除了用于管道对接，也可以作为管路的固定支撑件使用，在环体下方加装固定支座后，就能把管道抱紧并固定在设备机架或者墙面支架上，抵消管路内流体流动产生的振动，避免管道长期晃动出现焊缝疲劳开裂的问题。在有温变的管路工况中，304不锈钢的韧性可以适配管道热胀冷缩产生的小幅位移，不会像铸铁类紧固件那样受温度冲击后出现脆断，整体结构没有复杂的异形曲面，加工工艺性好，既可以通过棒料数控车削后线切割开合缝完成小批量制作，也可以通过冲压成型工艺完成大批量生产，成本控制空间充足，是轻工流体管路系统里通用性极强的紧固连接件。
