承压罐体椭圆形检修人孔结构

　　椭圆形人孔在储罐、反应釜、压力容器以及大型管廊设备中属于非常典型的检修附件，它不是单纯在筒壁上开出一个孔洞，而是要同时兼顾人员进出、内部检查、构件维护、密封承压和外部安装空间。实际工程里，圆形人孔虽然加工方便，但在设备侧壁空间受限、轴向布置距离紧张，或者需要沿筒体曲面获得更长通行方向时，椭圆形开孔能够在较短的周向占用范围内保留足够的人体通过宽度，因此在立式罐体、卧式容器和部分通讯设备方舱结构中都能见到类似设计思路。

　　从使用场景看，这类人孔主要服务于设备投用后的内部作业。人员需要通过该开口进入容器内部，完成焊缝检查、衬里修补、积料清理、换热件更换、传感器校准以及残留物冲洗等工作。开口不能只按理论人体肩宽确定，还要考虑检修人员佩戴安全帽、防护服、安全带以及携带工具时的动作余量。椭圆长轴通常沿人员进入方向布置，使躯干进入时不会被孔缘卡滞，短轴则控制在满足通行和结构补强的合理范围内，避免开孔过大造成壳体局部刚度下降。

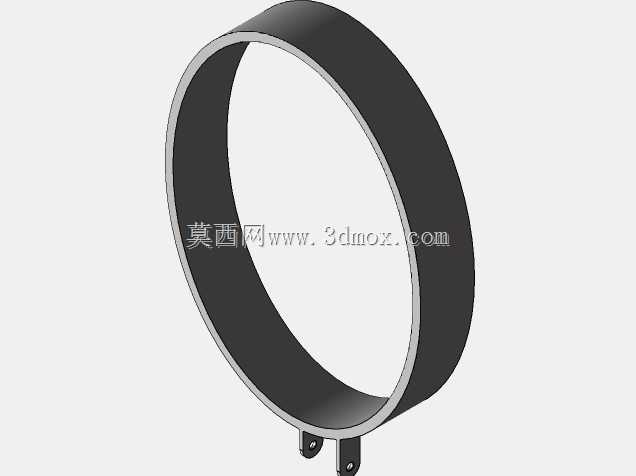

　　结构设计时，最先要处理的是开孔削弱问题。容器壁面被开孔后，原有连续传力路径被切断，孔边会出现明显应力集中，尤其在承压、抽真空或物料侧载工况下，孔周区域不能依赖母材自然过渡。人孔需要设置加强圈、接管颈、法兰环或整体压边结构，把孔边载荷传递到更大范围的壁面上。椭圆轮廓的曲率不断变化，长轴端部和短轴端部的应力状态并不相同，建模时不能简单用圆孔法兰拉伸替代，应保证孔圈与壳体曲面连续贴合，过渡区避免突变台阶。

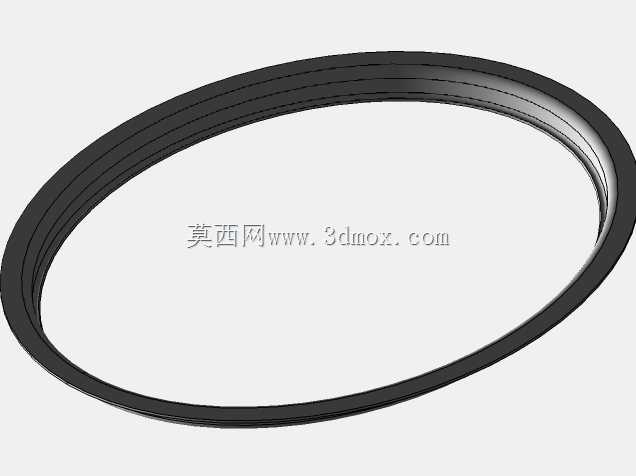

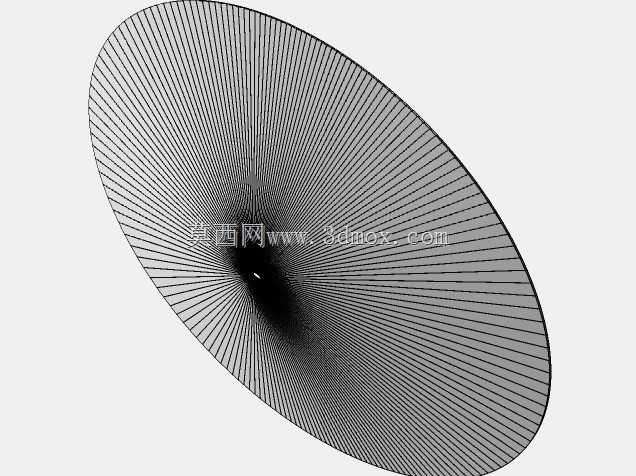

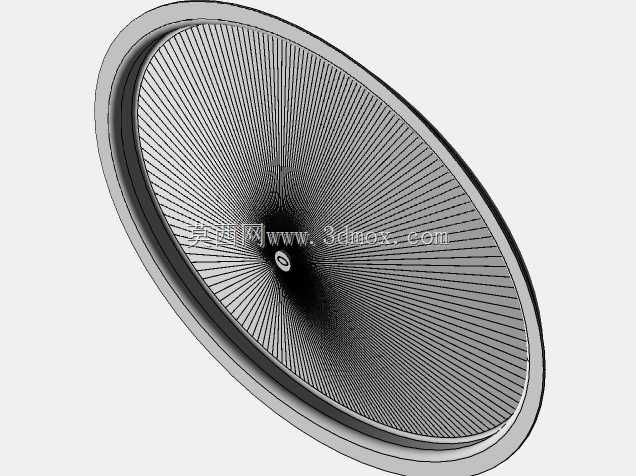

　　密封面是该结构能否可靠使用的核心。人孔盖闭合后，需要通过均布紧固件将密封圈压紧，密封面通常围绕椭圆轮廓形成闭合边界。由于椭圆不是等曲率曲线，螺栓排布不能只按等角度机械均分，而要结合曲率变化和压紧力传递路径设置间距：曲率较紧的位置，法兰刚性和密封带压缩量更容易不均匀，紧固件间距需适当收紧；较平直段则要防止盖板跨距过大导致中部压紧不足。三维建模时应重点检查盖板闭合后与密封面的平行度、螺栓孔同轴度以及开启方向上的干涉关系。

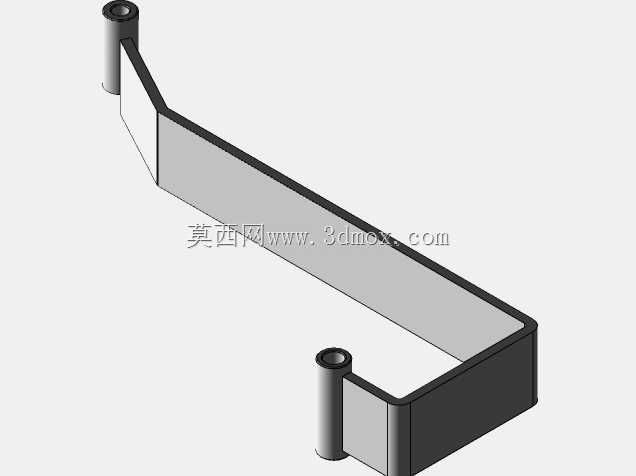

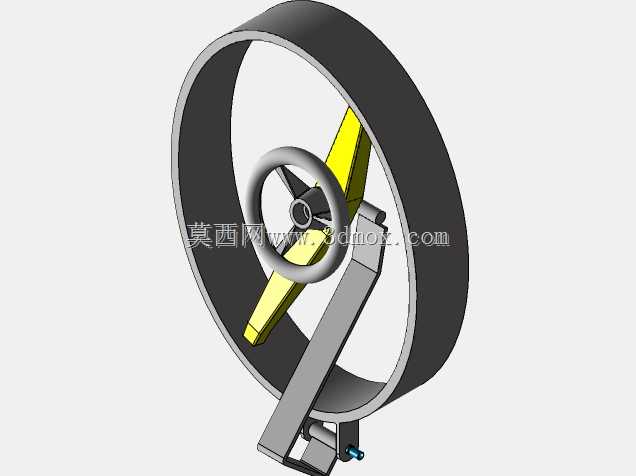

　　人孔盖的开启方式也直接影响现场维护效率。侧开、上吊开或回转臂开启在不同设备上各有适用条件。若人孔位于罐体低位，周边还要布置管线、扶梯和平台，盖板不能在开启后侵占疏散通道；若位于高位，则需考虑盖板自重、铰链承载和操作人员施力角度。铰链轴的位置应使盖板在全开状态下保持稳定，不会因振动或风载自行回摆。对于需要频繁开启的设备，还可以在结构上预留配重、撑杆或快开压码位置，但承压工况下快开结构必须有明确的闭锁和泄压逻辑。

　　外形尺寸方面，椭圆人孔的边界不仅包括开孔本身，还包括外圈法兰、紧固件操作空间、盖板翻转半径以及外部保温层厚度。布置在筒体上时，孔圈外缘与环焊缝、纵焊缝、管口、支座垫板之间应保留足够距离，避免多个应力集中区域重叠。若设备外部需要做保温或防腐，法兰外径和螺栓长度还要计入保温层包覆空间，否则现场会出现扳手无法就位、保温层切断密封面等问题。开孔内侧则应检查是否与内部搅拌器、盘管、喷淋管、爬梯或平台支撑发生冲突。

　　从建模方法看，先依据设备壁面建立曲面，再按椭圆长、短轴生成开孔边界，能够更准确反映孔圈与筒体的相贯关系。法兰、加强板和盖板宜采用实体特征表达，密封槽、螺栓孔、铰链座、提手和定位销等细节不能省略，因为这些特征直接决定装配校核是否有效。孔盖在关闭和全开两个极限位置都应进行干涉检查，尤其要关注螺栓穿装路径、密封圈压缩区域以及盖板背面与孔颈的贴合情况。

　　在实际选型中，椭圆形人孔并不是追求外形特殊，而是在通行需求、壳体强度、密封可靠性和安装边界之间取得平衡。设计人员需要把人员动作、设备压力、物料特性、维护频率和周边管线统一纳入判断，而不是单独调用一个标准孔盖。这样完成的三维结构，既能作为容器详细设计的组成部分，也能为后续工程图出图、焊接件拆分、密封件选型和现场检修空间校核提供直接依据。
