搅拌设备侧装式混桨支撑框架结构

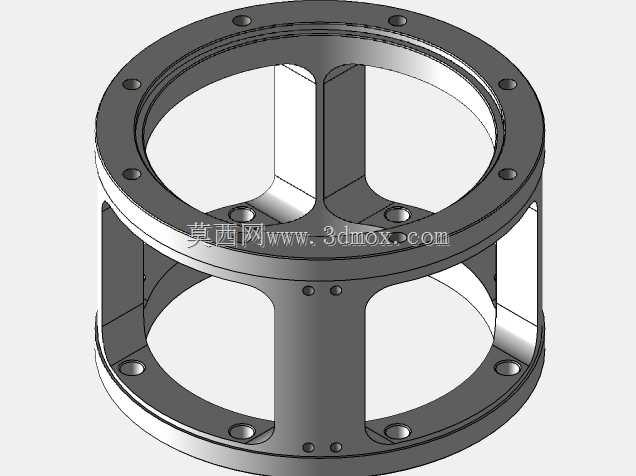

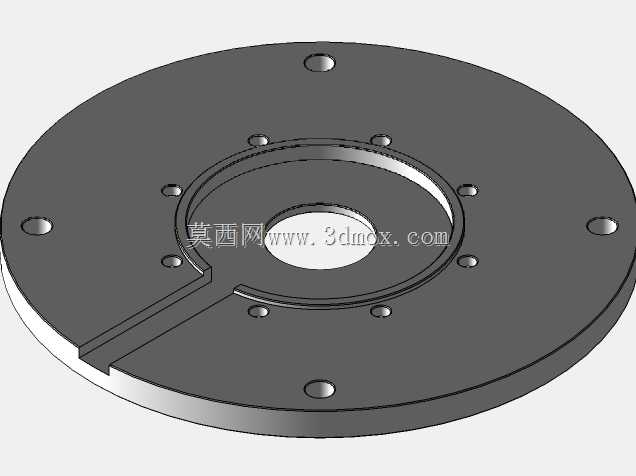

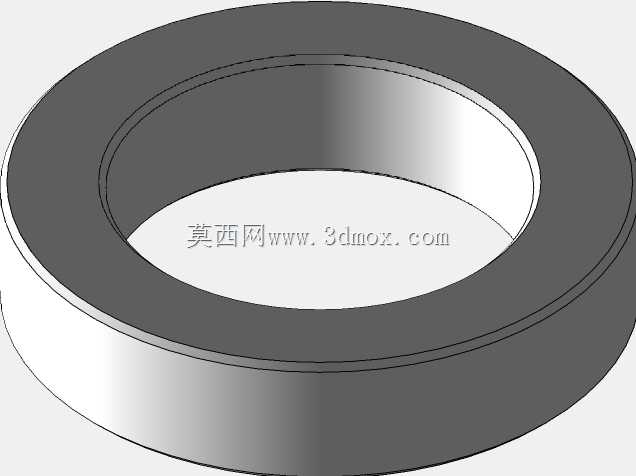

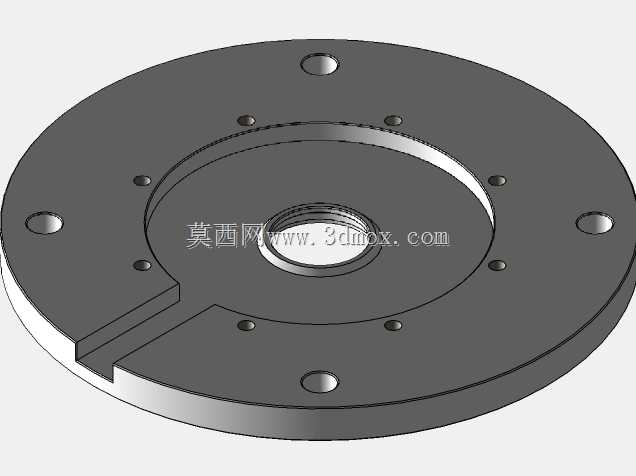

　　该侧混桨构件属于搅拌作业设备内部的核心承载与桨叶安装基体，在固液混合、浆料分散、粘稠物料拌合类工况中承担桨叶定位、扭矩传递与流场导向的作用，常见于化工配料罐体、食品混合机组、建材浆料搅拌站以及小型实验搅拌装置的侧置搅拌工位。区别于常规顶入式搅拌桨直接连接主轴的结构形式，这款构件采用双环形端框加径向支撑肋的笼式布局，上下两端的环形法兰盘作为整机安装基准，环面上均匀布设多组沉头安装孔，可分别对接搅拌筒体内壁的定位座与外部驱动端的连接法兰，安装时无需在罐体侧壁额外焊接大面积支撑垫板，仅需通过环孔穿入紧固螺栓即可完成组件固定，适配内径与环体外径匹配的各类圆柱形搅拌腔体。

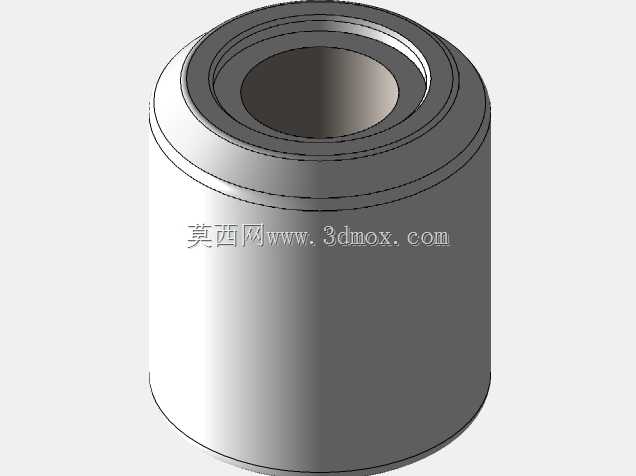

　　从结构受力逻辑来看，搅拌作业过程中桨叶推送物料会产生持续的径向反推力与交变扭转载荷，若采用单根主轴悬臂挂载桨叶的形式，长悬臂工况下主轴末端挠度会随搅拌转速提升、物料粘度增大而明显升高，极易出现桨叶刮蹭筒壁、轴封磨损泄漏的问题。这款笼式框架将支撑点位分散到上下两个环形端面上，四组竖向支撑肋沿环体周向90度间隔排布，既为中部桨叶安装位提供了跨距支撑，又把桨叶工作时的径向载荷直接传递到两端环体、再分散到整个筒体连接界面，大幅降低了驱动主轴的悬臂受力长度，在高粘度物料搅拌工况下能将桨叶端的径向跳动量控制在很小的范围。框架中部的十字形径向肋板预留了桨叶轴穿装定位孔，肋板与环体衔接位置做了圆弧过渡处理，避免搅拌过程中物料在转角缝隙处滞留积料，也减少了应力集中导致的焊接或铸造结构开裂风险。

　　外形尺寸设计上，两端环形法兰的外径略小于搅拌筒体内径，预留出合理的安装间隙与物料环流通道，环体的轴向高度根据搅拌作业的有效混合行程设定，竖向支撑肋的宽度与厚度按照满载工况下的最大弯曲载荷校核，既不会因肋板过厚挤占筒内有效混合容积、增大物料流动阻力，也不会因肋板厚度不足在长期交变载荷下出现形变。环面上的安装孔采用沉孔设计，紧固螺栓装入后螺栓头部完全沉入环体端面以内，不会突出到物料流动区域，既避免了凸起部件挂绕纤维状物料、产生清理死角，也防止螺栓长期受物料冲刷出现松动脱落。环体内侧与支撑肋的所有外露棱边均做了倒圆处理，针对食品、医药类有卫生级要求的应用场景，该结构无封闭死角、所有表面均可直接冲洗清洁，不会出现物料残留变质的问题。

　　实际选型适配时，可根据搅拌腔体的容积调整环体直径与框架整体高度：小容积实验级搅拌设备可缩小环体尺寸、减薄肋板厚度，满足低载荷轻量化使用需求；大容积工业搅拌机组则可加大环体法兰厚度、增加支撑肋的数量，进一步提升整体结构刚性。框架上预留的多个桨叶安装点位支持根据物料混合工艺要求，在不同高度挂载不同形式的搅拌桨叶，实现多层流场同步扰动，避免高粘度物料出现罐体内壁处混合死区。该结构的流场通道设计也经过考量，相邻支撑肋之间留出大尺寸镂空区域，搅拌过程中物料可顺畅从框架内部穿过，不会因框架遮挡形成局部涡流损耗，在保证结构支撑强度的前提下尽可能降低了搅拌驱动的额外功率损耗。针对含固体颗粒的磨蚀性浆料工况，还可在环体内壁与肋板迎流面堆焊耐磨层，进一步延长构件的连续服役周期。
