径向充油耐震真空压力表三维数模

　　这套数模还原的是一只径向接口、圆形表盘的耐震压力表，表盘量程覆盖0至400mbar，并带有负压刻度，适用于低压气体、通风管路、洁净工艺系统以及需要观察轻微真空状态的场合。表壳采用金属外圈和透明安全玻璃结构，正面可以看到刻度盘、指针、调零机构、单位标识、精度等级和安全玻璃标记，整体外观接近现场常见的工业过程仪表。

　　在实际设备中，这类压力表通常安装在泵入口、过滤器前后、气动控制柜、实验室气路、燃烧设备、食品包装机械和医疗辅助系统上。与高压液压表相比，mbar级仪表对微小压力变化更敏感，常用于判断风道堵塞、滤芯阻力、风机出力、微正压密封和低真空抽吸状态。表盘上的0位位于左下区域，刻度沿圆周展开，指针转角与压力变化对应，读数时不需要额外换算，操作人员可以快速判断系统是否处于正常区间。

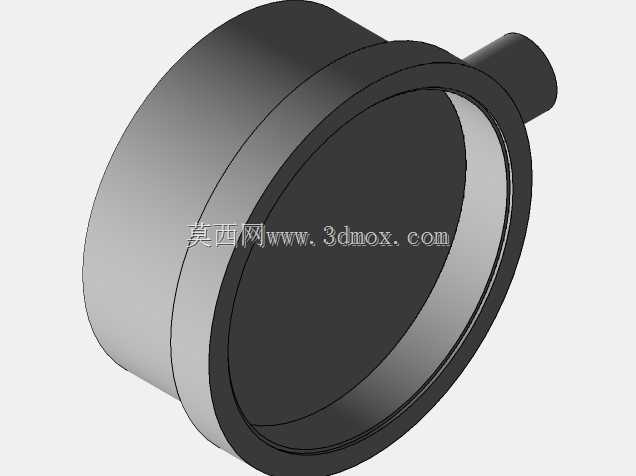

　　建模时需要重点处理表盘与壳体的同轴关系。表头主体为回转结构，外圈、玻璃、表盘、指针轴和接头轴线之间存在明确的装配约束。径向接头从表壳下方或后侧沿管道方向伸出，安装边界主要由表头外径、表壳厚度、接头螺纹长度和扳手空间决定。在整机布局中，不能只预留表盘可视面积，还要考虑接管后表头与门板、支架、管路保温层之间的间隙。若仪表嵌入面板使用，前方需要留出读数和擦拭空间；若直接安装在管道上，接头附近应保证扳手可操作，并避免表壳承受管道弯矩。

　　耐震结构的意义在于降低指针抖动。设备附近存在泵体脉动、风机振动或频繁启停时，普通表针容易在某个刻度附近摆动，影响读数稳定性。充油式表壳通过阻尼介质减弱指针和机芯的瞬时冲击，使压力趋势更容易辨认。数模虽然主要表达外形，但在结构理解上应保留表壳内腔、玻璃压边、密封轮廓和接头过渡，这些特征决定了后续工程图中剖切视图、装配示意和维护空间的表达是否合理。

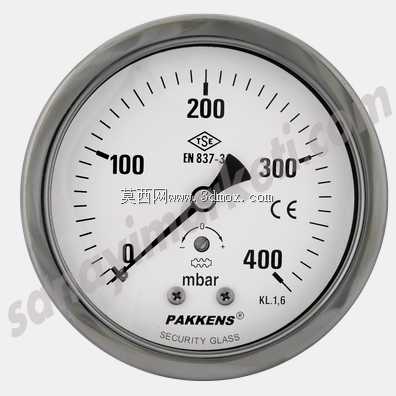

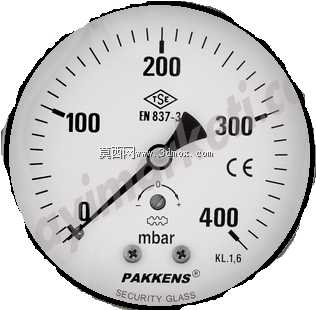

　　表盘细节是该模型的视觉核心。白色刻度盘上分布长、短两种刻线，长刻线对应主要数字刻度，短刻线用于细分读数；指针采用细长黑色金属件，根部与中心轴套配合，尖端延伸至刻度环附近。中心下方设置调零螺钉区域，用于在无压状态下修正指针零点。表盘中央标注mbar单位，外圈附近保留精度等级和认证标识，这些文字和符号在渲染时应贴合盘面，不应出现悬浮或穿模。对于选型人员来说，刻度范围、单位和精度等级比外观造型更关键，因为量程过大会降低低压段分辨率，量程过小又可能在压力波动时造成指针超限。

　　从接口设计看，径向压力表依赖螺纹接头与工艺管道连接，接头轴线通常与表盘平面平行或按标准径向形式布置。安装时通过扳手拧紧六角部位，而不是旋转表壳；若现场需要改变表盘朝向，应在接头密封到位前调整角度，避免强行扭转造成内部波登管受力。模型中接头与表壳之间的过渡圆角需要体现，因为该区域在真实产品中既要满足焊接或钎焊强度，也要避免应力集中。周围布管时，接头下方应预留取压阀、缓冲弯或冷凝圈的位置，尤其是在有温度波动和介质冷凝的工况下，直接贴靠热源或振动源会降低仪表寿命。

　　读数目视性也是布局时不能忽略的问题。表盘应朝向常规巡检通道，避免被阀门手轮、线槽、护栏或设备门板遮挡。表玻璃属于易损观察面，前方不宜布置突出的紧固件；在移动设备或人员频繁经过的位置，可以增加表罩或保护梁，但保护结构不能遮挡刻度。若仪表用于控制柜面板，面板开孔直径、表圈压紧方式和后部接管半径需要同步校核；若用于露天管路，还应在模型评审阶段检查排水、日晒和冲洗方向对表盘可读性的影响。

　　在三维建模流程上，适合先以回转体建立表壳、外圈、玻璃和接头基础实体，再通过草图驱动刻度阵列。刻度线可按圆周角度均分，数字标识沿表盘径向布置，指针单独作为装配零件，便于后续做姿态示意。波登管和机芯内部结构在外观数模中可以简化，但中心轴、调零螺钉、铆钉和背面接头位置应保持比例准确。这样处理后，模型既能用于设备外观展示、管路干涉检查，也能作为仪表选型布置和维护空间校核的参考。
