套筒式刚性联轴器在常规中小功率传动布局里属于结构最简洁的一类轴间连接件,整体没有外露的剖分面、紧固凸耳或者弹性嵌块,就是一个完整的厚壁圆筒,依靠内孔和两根对接轴的配合来传递扭矩。这类零件最常出现在布局紧凑、对中精度有保障的传动工位,比如轻载输送辊道的相邻辊轴对接、小型试验台的电机输出轴和负载轴直连、工装夹具内部的短距传动轴衔接,还有一些低速回转机构里不需要补偿偏移的轴段拼接场景。和带法兰盘的凸缘联轴器相比,它不需要在端面加工螺栓孔,也不用配套锁紧螺栓、垫片,径向占用空间更小,整套传动的外轮廓可以做到非常规整,在设备内部走线、护罩安装空间紧张的时候,这种圆柱外形不会和周边钣金护罩、管线支架产生干涉。
从实际功能逻辑来看,这款联轴器的核心作用是把两根同轴布置的轴段连为一体,让输入端的旋转扭矩完整传递到输出端。因为本身是一体式刚性结构,它不具备补偿两轴径向偏移、角向偏移或者轴向窜动的能力,所以在选型配套的时候,对接的两根轴必须在装配时保证足够高的同轴度,一旦对中偏差超出允许范围,运转过程中就会在轴和配合孔之间产生额外的交变载荷,轻则加剧配合面磨损,重则造成轴段弯曲或者连接松动。也正是因为没有相对滑动和弹性变形环节,它在传动过程中不会产生背隙,回转精度表现稳定,适合对传动同步性要求较高、转速平稳的轻载工况。

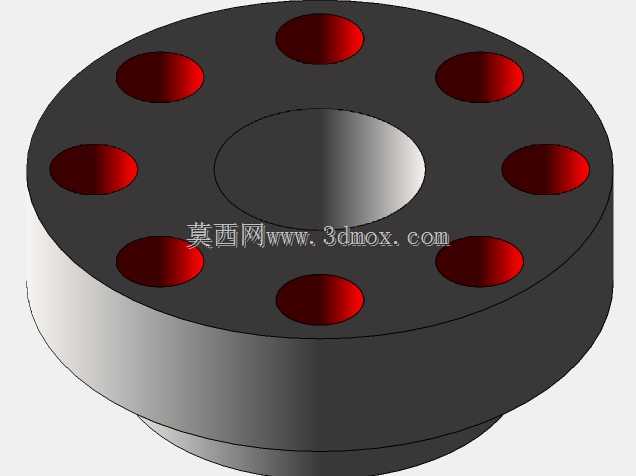

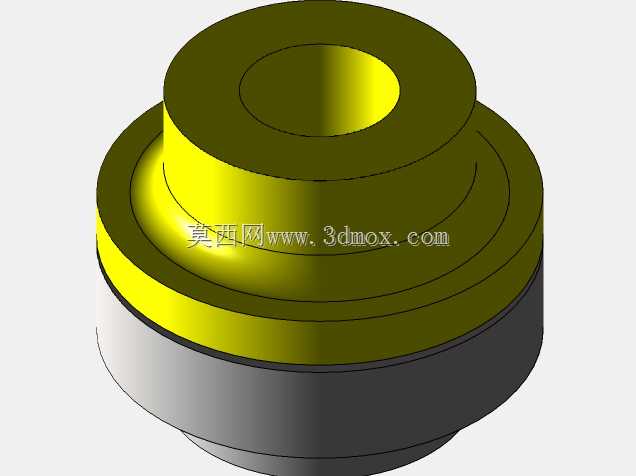

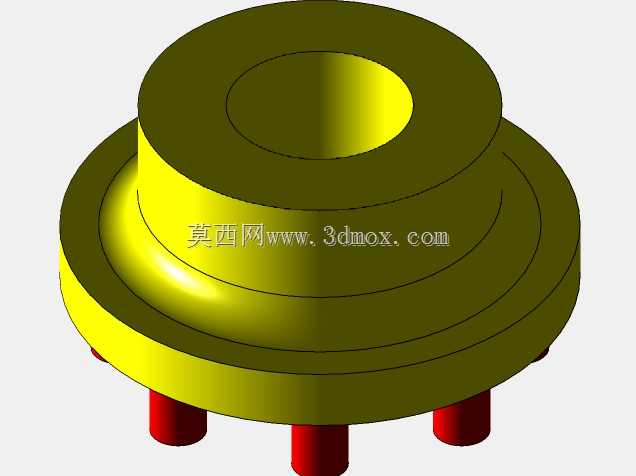

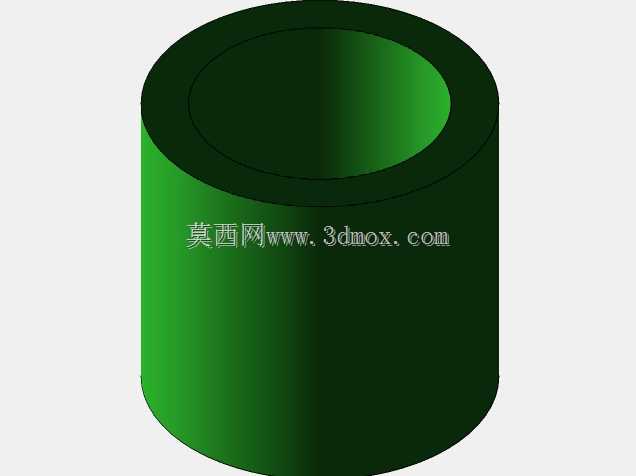

建模过程中首先要敲定的是轴向总长度,两百毫米的轴向尺寸决定了它和两侧轴段的配合接触长度,足够的配合长度可以增大接触面积,降低配合面的比压,避免扭矩传递时出现打滑。整体外形是等外径的光滑圆柱,外壁不需要加工多余的沟槽或者散热结构,因为刚性套筒本身和轴同步回转,不存在相对摩擦发热,厚壁的筒身结构可以提供足够的抗扭截面模量,承受额定扭矩时筒壁的切应力分布均匀。内孔是整个零件最核心的加工特征,通孔的孔径需要和对接轴的轴径形成选定的配合制度,日常工况里常采用过渡配合或者小间隙配合,装配时可以沿轴向从轴端套入,覆盖两根轴的对接接缝。如果是需要更大扭矩传递的场景,还可以在筒壁对应两侧轴的位置加工径向的销孔,装入圆柱销或者紧定螺钉来实现周向锁止,进一步杜绝轴和套筒之间的相对转动。
安装边界方面,这款联轴器的最大外径就是圆筒的外圆直径,选型时要确认这个外圆和周边零部件的径向间隙,尤其是设备护罩内壁、相邻的管线排布位置,因为套筒随轴回转,所有周边固定件都要和外圆保留足够的安全距离,避免运转中发生刮擦。轴向方向上,两百毫米的总长度要在布局时预留出对应的装配空间,装拆的时候需要沿轴的轴向方向挪动套筒,因此轴段的外侧要留出不短于套筒长度的操作空间,方便把套筒整体滑到其中一根轴上,完成两轴对接之后再把套筒滑移到覆盖两根轴配合段的位置。筒身的两端边缘可以做小尺寸的倒角,既可以去除加工毛刺,也能在套装入轴的时候起到导向作用,避免锋利的孔口刮伤轴的配合表面。
从结构设计的取舍角度来说,这种一体式套筒联轴器牺牲了偏移补偿能力,换来了零件数量最少、成本最低、维护最简单的优势,整套传动副里只有这一个单独的连接零件,没有多余的易损件,不需要定期更换弹性块或者紧固螺栓,在工况稳定、装配对中精度可以保证的设备里,使用寿命很长。建模时整个零件的特征逻辑非常清晰,先绘制同心圆草图拉伸得到圆筒基体,之后再根据锁止需求添加销孔或者螺钉孔特征,两端的倒角、内壁的退刀槽都可以按照实际加工工艺补充完整,模型的尺寸链完全围绕轴径、配合长度、额定扭矩三个核心参数展开,没有多余的冗余结构,完全服务于轴系刚性连接的核心功能。
