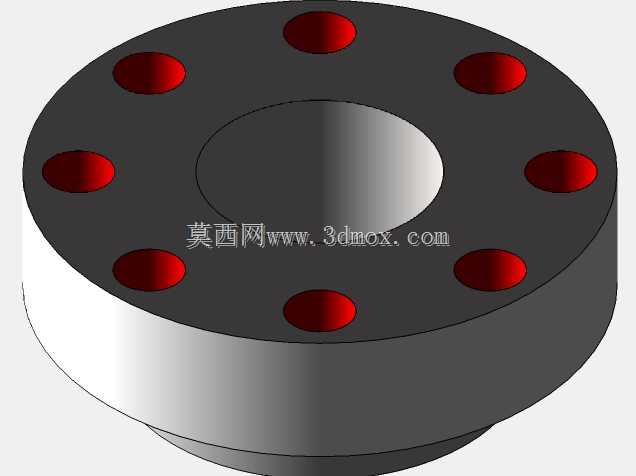

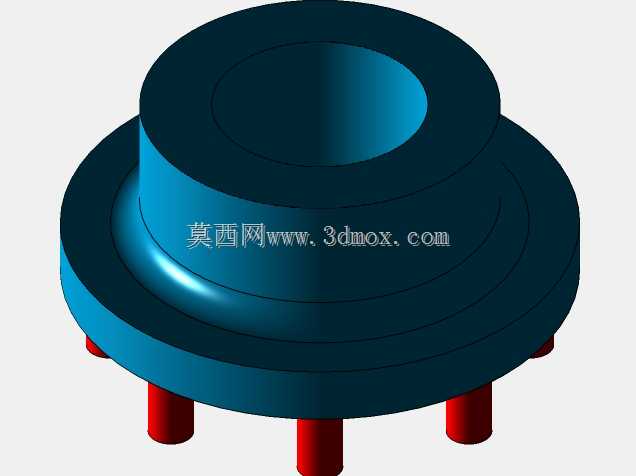

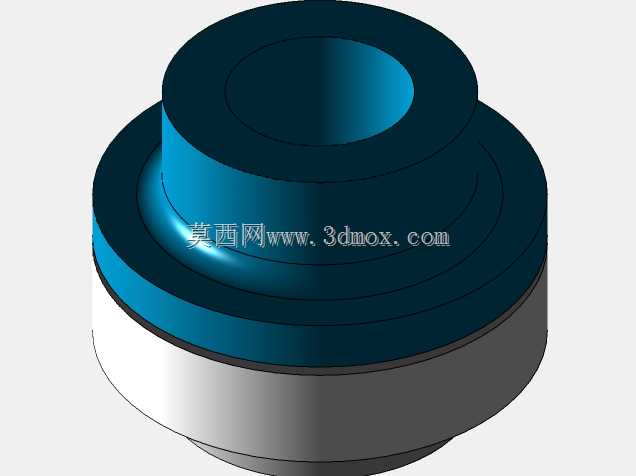

180规格套筒式刚性联轴器结构

　　套筒式联轴器是传动系统里结构最简洁的一类刚性联接件，这款180规格的圆柱套筒件，核心作用是把两根同轴布置的轴段串接在一起，传递旋转扭矩，在中小载荷、轴对中精度有保障的传动场景里应用十分普遍。从现场使用的角度看，这类零件常见于轻工输送线、小型搅拌设备、通用机床辅机、农用传动装置以及各类非标自动化设备的动力输出端，当两根待联接轴的同轴度可以控制在较小偏差范围内，不需要补偿径向、角向位移，也不需要缓冲减振的时候，选用套筒式联轴器相比其他复杂结构的联轴器，成本更低、占用轴向空间更小，维护拆装也更方便。

　　从结构设计思路来看，这个零件整体为空心圆柱回转体，没有多余的外置法兰、弹性元件或者铰接结构，依靠内孔与轴的配合实现定心，实际工程中通常会配合平键、紧定螺钉或者过盈配合来完成周向和轴向固定。建模时首先要明确的是内孔直径与配合公差，内孔是整个零件的核心工作表面，尺寸精度直接决定轴与套的装配状态：如果采用间隙配合，装配难度低但同轴度表现稍差，适合低速轻载场景；如果采用过渡或者小过盈配合，定心精度高、传递扭矩的能力更强，但装配时需要压装或者热装，对加工精度的要求也相应提高。套筒的外径设计需要兼顾扭转强度和结构紧凑性，壁厚要根据传递的额定扭矩做剪切强度校核，避免在负载冲击下出现套筒扭裂、内孔胀大的失效问题。

　　外形与安装边界方面，该零件外轮廓为光滑圆柱面，轴向长度对应180规格的设计尺寸，足够的轴向长度可以保证两根轴伸入套筒后的配合长度，避免轴端伸入过短导致接触应力集中、联接松动。安装时需要先将两根待联接轴的端面调整到预留合理间隙的位置，轴头的倒角要提前加工到位，方便套筒顺利套入；如果采用键联接，要保证两根轴上的键槽方位对齐，套筒内壁的键槽通长加工，装配后键可以同时嵌入两侧轴的键槽，实现扭矩的可靠传递。套筒的两端端面要与内孔轴线保持垂直，避免装配后出现端面跳动、轴系卡滞的问题。外圆表面不需要做复杂的成型加工，常规车削即可达到使用要求，量产时可以直接选用无缝钢管下料后精加工内孔和端面，加工工艺性很好。

　　在实际选型匹配的时候，工程师首先要核算传动系统的峰值扭矩，留足1.5到2倍的安全系数，再对应确认套筒的壁厚和材料牌号，常规工况选用45号钢调质处理即可满足强度需求，有腐蚀环境的场景可以换用不锈钢材质，轻载低速的场合也可以选用高强度尼龙或者铝合金来降低整体重量。这类刚性套筒联轴器没有补偿偏移的能力，所以安装时必须严格校验两轴的同轴度，若径向偏差过大，运转过程中会产生额外的交变弯矩，轻则加剧轴和轴承的磨损，重则导致轴疲劳断裂、套筒变形失效。和凸缘联轴器相比，它省去了法兰盘和联接螺栓，径向尺寸更小，适合安装空间径向受限的布局；和弹性联轴器相比，它没有易损的弹性件，不存在橡胶老化、弹性体碎裂的维护问题，在工况稳定、对中良好的定速传动场景里使用寿命很长。建模过程中回转特征可以一次性完成主体构建，后续再补充键槽、紧定螺钉孔等细部结构，所有尺寸都可以按照实际选型的轴径、扭矩参数做参数化调整，方便后续衍生不同规格的同系列套筒联轴器，直接用于装配校核、工程图导出和加工工艺编制。
