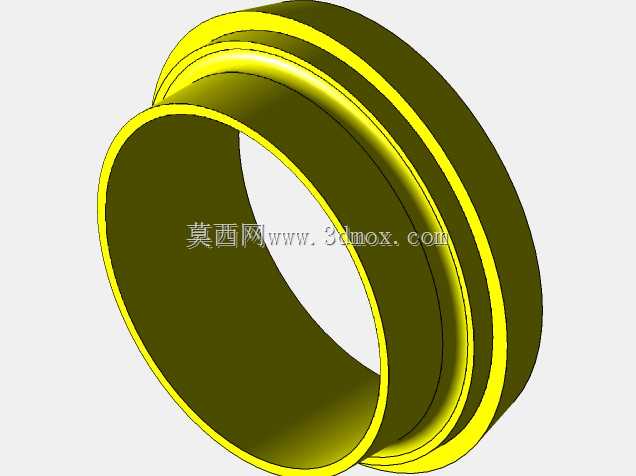

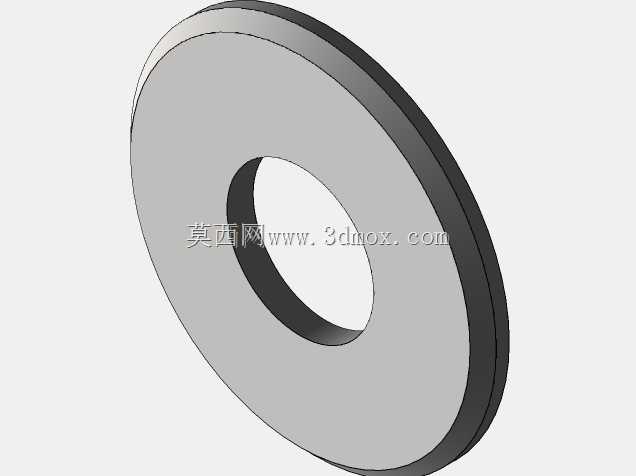

通讯设备配套空心圆管支撑构件

　　在通讯终端产品的结构堆叠设计里，内部空间的每一处容积都需要反复核算，这款空心圆管状构件，正是对应0.75立方英寸容积占用区间的配套支撑零件，在整机装配链路里承担着不可替代的作用。很多初入行的结构工程师在做手持通讯设备布局时，往往优先关注主板、电池、屏幕这些大件的摆放，很容易忽略这类细长管状零件的边界预留，等到样机装配阶段才发现管路干涉、支撑强度不足，再回头调整主板堆叠位置，反而会耗费更多的改模成本。

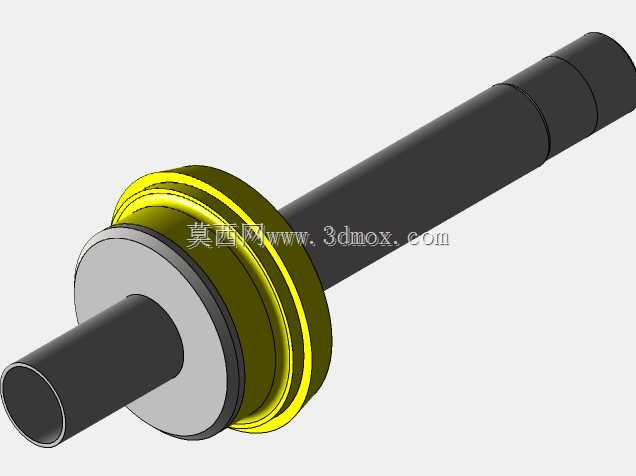

　　从实际使用场景来看，这类管件并不直接参与设备的核心功能实现，却贯穿了整机的装配逻辑：它既可以作为天线馈线的穿线护套管，把纤细的同轴馈线和周边的金属结构件隔离开，避免线材被钣金锐边割破绝缘层，也可以作为整机内部的跨距支撑柱，两端分别抵靠在前壳和后壳的定位凹槽内，在设备受到侧向挤压的时候，分担壳体的受力，避免薄壳结构出现凹陷变形。部分手持通讯测试设备里，这类管件还会作为小型气动测试回路的导气段，连通机身两端的气压采样口，管壁的均匀性直接影响气路的密闭性。

　　设计这类构件的时候，首先要敲定的是管壁的厚度取值。如果是作为穿线护套管，管壁不需要做的太厚，只要满足装配过程中捏压不出现永久形变即可，过厚的管壁反而会挤占内孔的走线空间，原本可以穿过两根馈线的内孔，壁厚多加0.3毫米就只能容纳单根线材，直接影响整机的布线方案。如果是作为受力支撑柱使用，就需要结合整机的跌落测试工况核算压杆稳定性，细长管的失稳临界载荷和外径的四次方成正比，和长度的平方成反比，同样的材料重量下，适当放大外径、减薄壁厚，比缩小外径、加厚管壁的抗失稳能力要强很多，这也是结构优化里很典型的薄壁杆件设计思路。

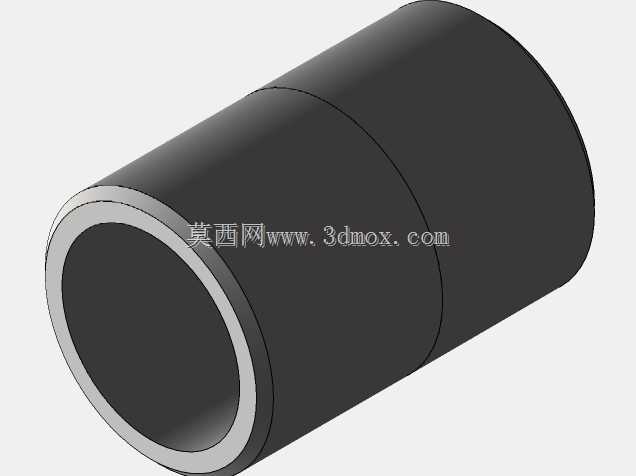

　　外形边界上，这款构件为等径直圆管，两端做平齐切口处理，没有额外的翻边、卡槽或者折弯特征，这种极简的几何形态不是设计上的偷懒，而是适配自动化装配的需求。圆管的轴对称特性让零件在送料盘里不需要定向排序，不管绕轴线旋转到哪个角度，都可以直接被吸嘴拾取压入装配位，相比带异形切口的管件，装配良率要高出不少。安装边界的预留上，结构工程师在整机3D布局时，需要给管件的全长预留出径向均匀的间隙，间隙值通常控制在0.2到0.3毫米之间，间隙过小容易在壳体注塑出现形变时出现装配卡滞，间隙过大则会让管件在设备内部出现窜动，跌落时和周边零件碰撞产生异响。管件的两端轴向预留间隙则要控制在0.1毫米以内，依靠壳体装配后的夹紧力实现轴向固定，不需要额外打胶或者卡扣固定，减少装配工序。

　　从材料选型的角度，这类构件根据使用场景不同可以选用多种材质：作为普通穿线护管时，选用挤出ABS或者PVC管材就可以满足需求，成本低、成型效率高，内壁光滑不会刮伤线材；作为受力支撑件时，通常选用6063铝合金拉制管，阳极氧化后表面形成致密氧化层，重量轻且刚性足够，不会像钢管一样给整机带来过多的重量负担；如果是作为气路导气管使用，则会选用PC或者尼龙材质，兼顾韧性和气密性，长期使用不会出现开裂漏气的问题。

　　在整机堆叠的容积核算环节，这类细长管件的占用空间很容易被误算，不少工程师只统计实体零件的体积，忽略了管件内孔如果被用作走线空间，这部分容积是可以和线材共享的，不需要重复扣除空间。反过来如果管件是作为实心支撑用途，内孔属于封闭空腔，这部分容积虽然不占用实体物料，但在整机内部的空间分区里依然属于不可侵占区域，周边的电池泡棉、主板屏蔽罩都不能伸入这个区间，否则装配时会出现硬干涉。

　　实际样机测试阶段，这类管件的失效模式也很有代表性：最常见的是跌落之后管件从定位槽里脱出，根源往往是两端的定位凹槽深度设计不足，或者管件长度的公差带偏短，装配后没有足够的预紧力；其次是管件出现弯折变形，大多是因为跨距设计过长，中间没有增加辅助定位卡扣，整机挤压时杆件中部绕度超过允许值；还有少数情况是穿线时线材端头的铜刺刺穿薄壁管壁，和管壁外的金属结构件接触造成短路，这类问题只需要在管件两端增加小的护线圈，或者把走线入口处的管口做圆角钝化处理就可以解决。

　　看似结构简单的一根等径直管，在通讯终端的结构系统里，牵扯到布线、支撑、密封、装配工艺等多个环节的设计权衡，没有多余特征的背后，是针对量产装配和使用工况反复优化后的结果，也体现了消费级通讯产品结构设计里，零件做减法远比做加法更考验工程师的落地能力。
