球头铰接式通讯连接插头结构

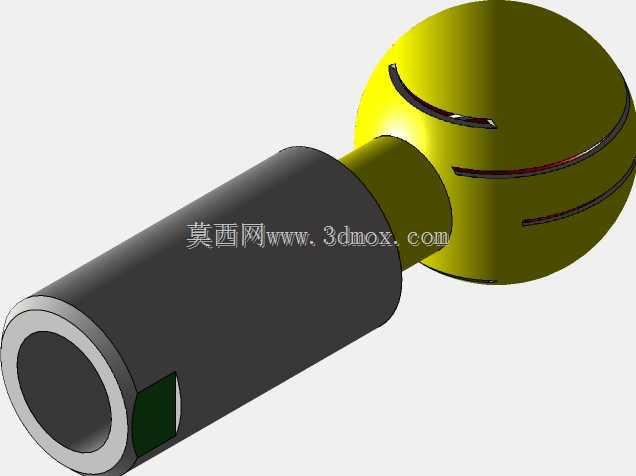

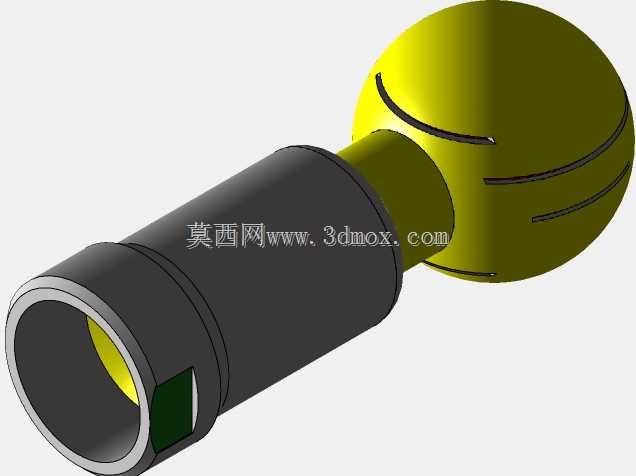

　　该结构件面向手持通讯终端与外接信号链路之间的快速插接场景，常见于便携检测仪器、现场通讯维护工装、小型音频与数据转接装置中。构件一端采用空心圆柱接杆形式，内孔用于容纳插针、绝缘衬套或信号接触件，外壁保留平直装配面，便于在外壳孔位中沿轴向推入并形成周向定位；另一端为完整球头，球面沿周向加工多道弧形开槽，槽缝将球体局部分割成若干弹性瓣片，当球头被压入对应球窝或弹性卡座时，瓣片可产生微量径向收缩，越过配合凸缘后再回弹，从而形成既允许角度偏转、又不易松脱的铰接连接。

　　从实际使用逻辑看，这类构件并不承担大载荷传动任务，其核心作用是在频繁插拔、小范围摆动和手持操作条件下保持信号接触稳定。球头与接杆之间设置过渡轴颈，轴颈直径小于球径，能够为球窝边缘留出转动避让空间，使连接端在装配后可围绕球心做有限角度的俯仰与回转；接杆侧壁的小平面可与外壳防转结构配合，避免插接过程中整体跟转，保证内部触点相位不变。空心杆端的壁厚经过连续过渡处理，开口处形成环形端面，既可以作为插接到位的轴向贴合面，也能增强端口抗挤压能力，减少薄壁管口在反复插拔后出现椭圆变形。

　　建模时需要重点控制球面、槽缝和杆体内孔之间的几何关系。球头外圆应保持连续光滑，弧形槽沿球面走向布置，槽宽与槽深需兼顾弹性变形量和瓣片强度：槽缝过浅会使球头压入阻力过大，过深则削弱瓣片根部，容易在多次偏摆后产生永久变形。槽底与球心之间应保留均匀实体厚度，避免出现局部尖薄结构；槽缝端部宜设置圆滑过渡，降低应力集中。接杆与球头衔接处采用同轴圆柱过渡，外圆表面与球面切线方向连续衔接，既方便模具成型或机加工走刀，也能在装配时引导球头顺利进入卡座。

　　安装边界方面，圆柱段外径决定外壳安装孔的基本配合尺寸，内孔直径则限制接触件、线缆或绝缘套的布置空间；球头直径大于杆径，是整个构件的最大回转轮廓，在布局周边壳体时需要按球径加上设计摆动角预留包容空间。球头装入配合窝座后，窝座开口直径应略小于球径，以保证卡持量；同时窝座边缘不能与过渡轴颈发生刚性干涉，否则会限制铰接角度。接杆插入方向应与终端内部电路板或线缆出线方向保持一致，侧壁防转平面需对准壳体筋位，装配后环形端面与支撑面贴合，使轴向窜动被限制在合理范围内。

　　结构细节上，球面开槽不仅提供弹性，也可作为装配时的变形视觉判断位置；多道槽缝对称分布，有利于球头受力均匀，避免单侧瓣片过载。空心接杆内部可根据信号类型布置同轴接触件、多芯插针或绝缘隔离件，端口内缘应去除锐边，防止线缆护套或绝缘件被割伤。若用于高频信号连接，杆体与球头可作为连续屏蔽壳体，此时外表面连续性和配合接触压力尤为重要，槽缝数量与宽度不能只按机械弹性考虑，还需兼顾屏蔽连续性。

　　在整机设计中，该构件适合布置在终端边角或可转动连接部位，使外部插头在受到侧向牵拉时能够通过球头微量偏转释放力矩，而不是将弯折力直接传递到焊点和线缆根部。维护拆装时，圆柱段提供稳定握持与导向，球头则提供卡扣式到位反馈；二者结合后，结构既具备插接件的轴向定位能力，又具备球铰的角度适应能力，适用于空间紧凑、操作角度不固定的通讯连接场合。
