弯管式PT100温度传感探头结构

　　该测温探头属于工业现场温度采集链路中的前端接触式元件，整体采用细长探杆加六角锁紧螺母加弯折引线护套的组合形态，主要用于管路、腔体、模具或小型设备内部的温度信号获取。探杆上端为细圆柱感温段，中段设置六角结构，便于使用扳手施加拧紧力矩；六角上方带有圆盘承压面，可在安装时贴合密封面或垫圈，控制轴向压紧位置。下部引线段做弯曲处理，能够在紧凑装配空间内改变出线方向，避免引线与周边管路、机架或运动部件发生干涉。

　　从实际使用场景看，这类探头常见于小型温控设备、实验装置、流体管路以及需要局部测温的工业模组中。前端细杆伸入被测介质或安装孔内，感温元件位于探杆端部附近，通过金属外壳将热量传导至内部PT100铂电阻。PT100元件随温度变化产生稳定电阻值，后端控制系统据此换算温度，用于显示、报警、闭环加热或冷却调节。相比表面贴装式测温，插入式探杆能够更接近被测对象，降低环境空气对测量结果的影响。

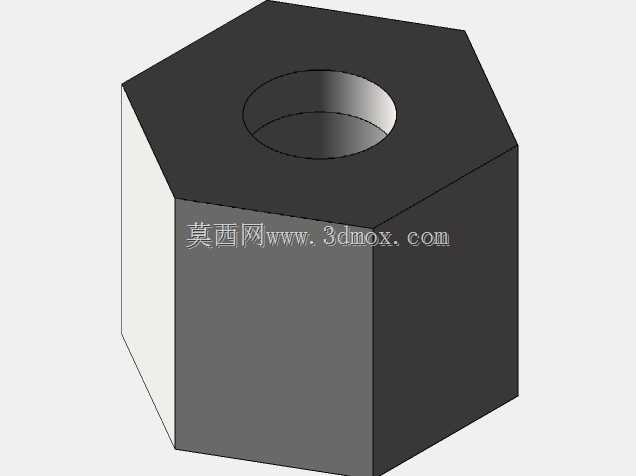

　　结构设计上，六角段承担安装受力功能，其对边尺寸需要与常用扳手空间匹配；圆盘面则承担限位和密封作用，在螺纹旋入到位后形成明确的轴向止挡。探杆直径较细，有利于减小热容量，提高温度响应速度，但在建模和选型时也要关注细长杆的抗弯能力，避免安装过程中侧向受力造成探杆弯曲或内部元件损伤。下部弯曲线缆护套并非单纯外观造型，而是为了适应设备内部走线：当安装面附近没有直线出线空间时，弯段可将引线导向线槽、接线盒或控制板方向，减少额外接头和急弯。

　　安装边界方面，三维结构需要重点核对探杆有效插入深度、六角螺母外径、圆盘承压面直径以及引线弯曲半径。探杆插入过浅会使感温端处于温度边界层，读数偏离真实介质温度；插入过深则可能与管路内壁、叶轮或其他内部零件碰撞。螺纹规格对应1/4接口，在装配时应结合垫圈、密封胶带或锥面密封形式确定旋入长度。六角周围应预留扳手操作空间，尤其在多探头密集布置时，不能只按理论中心线排布，还要考虑工具进入和拧紧顺序。

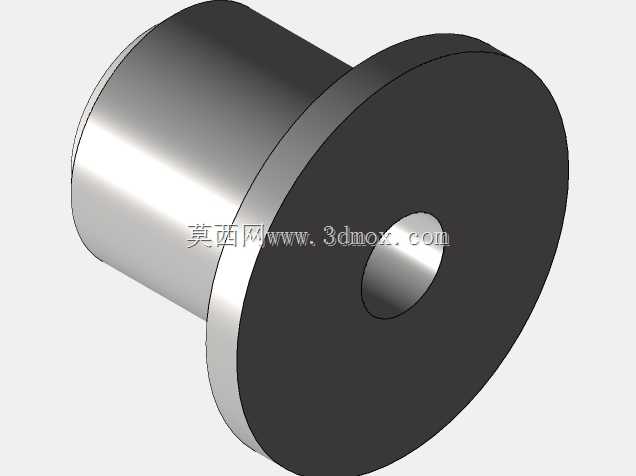

　　建模时可将零件拆分为感温探杆、六角锁紧体、圆盘限位面、弯管护套和内部引线通道几个区域。外形虽不复杂，但同轴度、过渡圆角和弯段中心线需要准确表达：探杆与六角体之间的台阶过渡应避免尖锐突变，既有利于加工，也能减少应力集中；弯段曲率应保持连续，防止线缆在护套内出现折死。对于设备总体设计人员，该模型可直接用于安装孔校核、管路间隙检查、维修拆卸路径确认以及温控系统布局。

　　在功能特性上，金属外壳提供机械保护和一定的防护能力，内部铂电阻负责温度感知，外部螺纹结构实现快速装拆。弯管出线方式使探头能够适应侧向空间受限的位置，例如靠近墙板、阀块或模具模板的测温点。选型时除关注测温范围和接口规格外，还应结合被测介质压力、流速、振动情况以及接线方向判断探杆长度和弯段角度是否合适。整体结构简洁，加工与装配关系明确，适合作为温度检测部件纳入小型工业设备的三维布局与工程校核中。
